- Page 1 Caddy™ TA34 AC/DC Manuel d'instructions 0460 227 076 FR 100315 Valid from program version 1.02...
-
Page 2: Table Des Matières
1 INTRODUCTION ........... 1.1 Panneau de commande . -
Page 3: Introduction

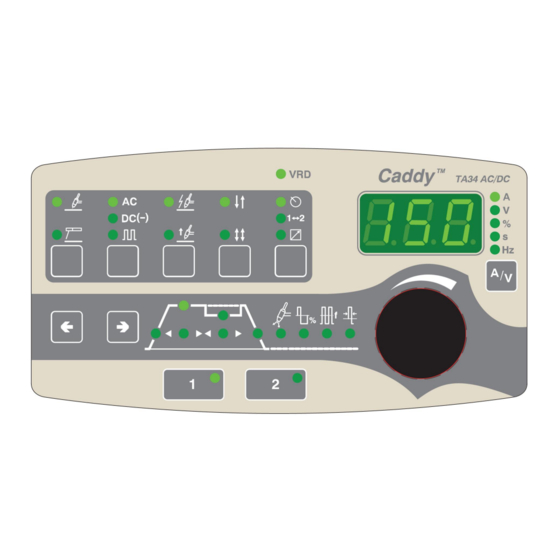

Une fois sous tension, l'appareil effectue un autodiagnostic des LED et de l'écran, et affiche la version du logiciel, dans ce cas-ci 0.18. Les modes d'emploi sont disponibles dans d'autres langues sur www.esab.com. Panneau de commande Molette de réglage des paramètres (intensité, tension, pourcentage, secondes ou fréquence) -
Page 4: Soudage Tig
2-temps ou 4-temps Paramétrage sur le panneau de commande , changement de programme à l'aide de la gâchette de la torche ou d'une commande à distance Affichage de la fonction VRD (tension réduite de circuit ouvert) activé ou désactivé. Remarque ! La fonction VRD n'est disponible que sur les générateurs compatibles. -
Page 5: Symboles Et Fonctions
TIG avec CA Fonction Sélection Écart minimum: Valeur par défaut Équilibre 50 - 98 %* 50 % Fréquence 10 - 152 Hz 1 - 3 Hz 65 Hz Préchauffage de 0 - 100 l'électrode * ) En fonction de la fréquence sélectionnée. TIG pulsé... -
Page 6: Courant Pulsé (Uniquement Cc)
ourant continu Un courant élevé produit un bain de fusion plus large, avec une meilleure pénétration. Courant pulsé (uniquement CC) Les pulsations offrent un meilleur contrôle du bain de fusion et du processus de solidification. La fréquence de pulsation est réglée sur un niveau suffisamment bas pour que le bain de fusion ait le temps de se solidifier –... - Page 7 Courant de fond Correspond à l'intensité la plus basse dans le cas de courant pulsé. Temps de courant de fond Le cycle de pulsation est déterminé par le temps de courant de fond combiné au temps de pulsation. Temps de descente Le soudage TIG utilise la fonction Slope-down (descente), qui réduit progressive...
- Page 8 Paramétrage Électrode en tungstène Gaz de protection Vert Noir WL10 Noir WL10 Vert Vert Noir WL10 Noir WL10 WP = électrode en tungstène pur WL10 = électrode de tungstène au lanthane Avec la fonction HF, l'arc est amorcé par une étincelle partant de l'électrode vers le métal de base, créée au moment où...
- Page 9 2-temps Pré-flux de gaz Temps Temps de Post-flux de descente montée Processus avec torche de soudage à contrôle 2 temps. En mode 2 temps, une pression sur la gâchette de la torche de soudage libère le pré-flux de gaz (si cette fonction est utilisée) et amorce l'arc (1). Le courant augmente jusqu'à...
-
Page 10: Fonctions Tig Masquées
Commande à distance Le paramétrage s'effectue au moyen de l'unité de commande. Avant d'être activée, la commande à distance doit être connectée via un adaptateur spécial. Lorsque la commande à distance est activée, le panneau est inactif. Fonctions TIG masquées Le panneau de commande comprend des fonctions masquées. -
Page 11: Soudage Mma
SOUDAGE MMA Paramètres Fonction Sélection Écart minimum: Valeur par défaut Intensité 16 - max. A 100 A Hotstart 0 - 99 Intensité de l'arc 0 - 99 Soudage par gouttes 0=OFF ou 1=ON Régulateur ArcPlust 1=OFF ou 0=ON Panneau actif OFF ou ON Commande à... -
Page 12: Fonctions Masquées Mma
Commande à distance Le paramétrage s'effectue au moyen de l'unité de commande. Avant d'être activée, la commande à distance doit être connectée via un adaptateur spécial. Lorsque la commande à distance est activée, le panneau est inactif. Fonctions masquées MMA Le panneau de commande comprend des fonctions masquées. -
Page 13: Mémoire Des Paramètres De Soudage
MÉMOIRE DES PARAMÈTRES DE SOUDAGE La mémoire du panneau de commande peut contenir trois jeux de paramètres distincts. Appuyer sur pendant 5 secondes pour enregistrer le paramètre de soudage dans la mémoire. La diode verte se met à clignoter, confirmant l'enregistrement des données. En appuyant sur , on passe d'un jeu de paramètres mémorisé... -
Page 14: Description Des Codes D'erreur
Code d'erreur Description Messages perdus Tension de circuit ouvert élevée VRD Erreur mémoire Inductance élevée dans le circuit de soudage Perte de contact avec unité CA Erreur d'exécution programme Absence d'eau de refroidissement Unité de refroidissement déconnectée Description des codes d'erreur Code Description d'erreur... -
Page 15: Commande De Pièces De Rechange
L'unité des données de soudage n'est plus en contact avec l'unité de refroidissement. Le soudage est interrompu. Solution: Vérifier le câblage. Si le problème persiste, appeler le service technique. COMMANDE DE PIÈCES DE RECHANGE Les pièces de rechange peuvent être commandées auprès de votre vendeur ESAB. Voir dernière page. - 15 - bi18d1fa... -
Page 16: Numéro De Référence
Instruction manual LV 0460 227 091 Instruction manual SL 0460 227 092 Instruction manual LT 0460 227 093 Instruction manual CN Instruction manuals and the spare parts list are available on the Internet at www.esab.com - 16 - Edition 100315 bi18o... - Page 17 NOTES ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................- 17 - notes...
