Section 2
Installation de l'unité de réfrigération
DÉBALLAGE ET INSPECTION
Inspecter soigneusement l'unité de réfrigération
immédiatement après le déballage. Comparer
l'équipement et les pièces reçus avec le connaissement.
Repérer tous les éléments figurant sur la liste
d'emballage et les inspecter pour détecter des éventuels
dommages causés par l'expédition. Aviser le
transporteur si nécessaire et contacter immédiatement
MBE pour les pièces de rechange en cas de
divergences.
1. L'unité de réfrigération est montée à l'avance à
l'usine et nécessite une installation minimale.
Repérer les pièces suivantes fournies avec l'unité.
2. Le dispositif du kit est composé de :
-
Attaches à pattes pour conduits, sirop, serpentins
de circulation et d'eau gazéifiée
-
Support de tuyau de vidange et vis de montage
-
Quatre pieds de 15,2 cm (6 po)
-
Tuyau de vidange de 182,9 cm (6 pi)
3. Repérer tout l'assemblage du kit de montage en
option et le compare au type de montage requis.
Installer le kit comme décrit dans le manuel
d'instructions fourni.
4. Noter le Numéro du modèle, le Numéro de série et
la date d'installation. Vous pourrez les consulter plus
tard ou les utiliser au moment de commander les
pièces.
Numéro de pièce 020002365 8/11
VUE D'ENSEMBLE DE L'INSTALLATION DE L'UNITÉ
1. Immobiliser l'unité.
2. Connecter le circuit à une source d'énergie
électrique. Se reporter au tableau.
3. Connecter le tuyau d'eau.
4. Connecter les tuyaux de produit de la « Bag-In-
Box » (Caisse-outre) ou du réservoir. Voir les
schémas de plomberie pour le montage de la tour
qui convient à votre installation.

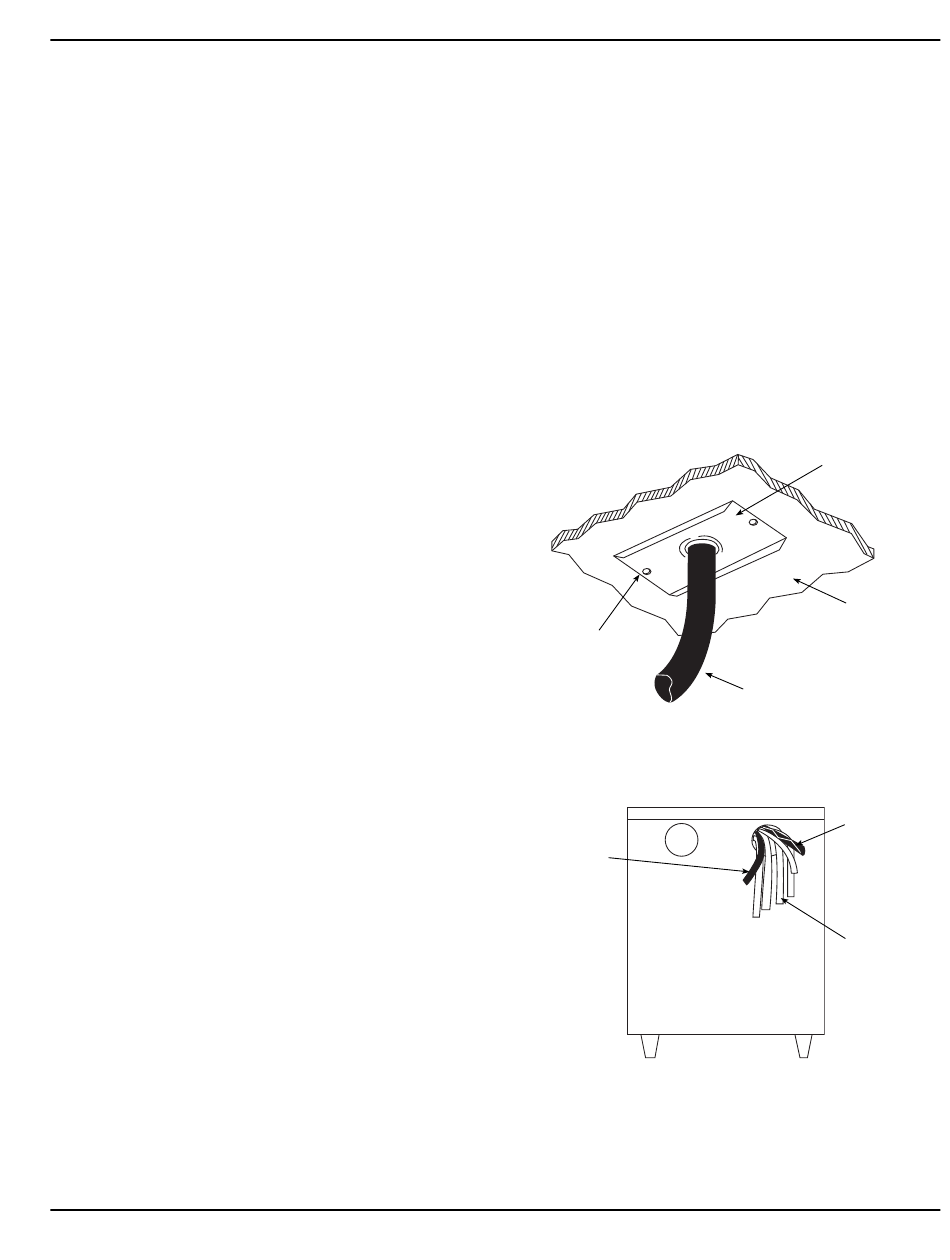

5. Connecter le drain. Identifier le tuyau de vidange, le
support et les 2 vis fournis avec le kit d'installation.
Relier le tuyau de vidange au tuyau d'écoulement
(ou de trop-plein) situé à l'arrière de l'unité de
réfrigération. Relier le robinet de vidange vers un
drain pour sol.
Vis
6. Connecter les tuyaux de conduit. Deux conduits
d'eau gazéifiée et deux tuyaux de sortie du produit.
Tuyau noir
d'arrivée d'eau
Installation
Support
Partie
inférieure de
l'unité
Tuyau de vidange
Tuyau tressé
de CO
2
Tuyaux de sirop
à couleur
codée
2-13
