Installation de DIMM
Avertissement
•
Soyez particulièrement vigilant lorsque vous installez une DIMM. Ne pas exercer une pression
trop forte pour ne pas endommager le connecteur. Les DIMM sont munis de clés et ne
peuvent être insérées que dans un seul sens.
•
Tenez les DIMM par les bords. Ne pas toucher les composants ni les connecteurs à tranche
dorée.
•
Installez uniquement des DIMM avec connecteur plat doré.
•
La hauteur maximale d'une DIMM est de 4,445 cm. Ne pas installer de DIMM de taille
supérieure.
1. Retirez le couvercle. Pour en savoir plus, consultez la section « Retrait du couvercle ».
. Retirez la carte mémoire. Pour en savoir plus, consultez la section « Retrait d'une carte
mémoire ».
. Appuyez sur les crochets situés sous la carte mémoire pour les libérer. Voir la lettre « A » dans
l'illustration suivante.
4. Soulevez le cache DIMM de la carte mémoire.
5. Ouvrez les leviers en plastique à chaque extrémité du/des connecteur(s) DIMM. Retirez
la DIMM de son emballage antistatique. Tenez la DIMM par les bords. Ne pas toucher les
composants ni les connecteurs à tranche dorée.
6. Installez les DIMM en suivant l'ordre approprié. Voir les « Règles de remplissage de la
mémoire ».
7. Placez le module DIMM au-dessus du support. Alignez l'encoche située sur le bord inférieur du
module avec la clé du support DIMM.
8. Introduisez le bord inférieur de la DIMM dans le support.
9. Appuyez sur le bord supérieur de la DIMM. Les leviers à chaque extrémité du support DIMM
se referment. Veillez à ce qu'ils soient bien fermés.
MAXDATA PLATINUM 700 IR M7
MAXDATA PLATINUM 700 IR M7

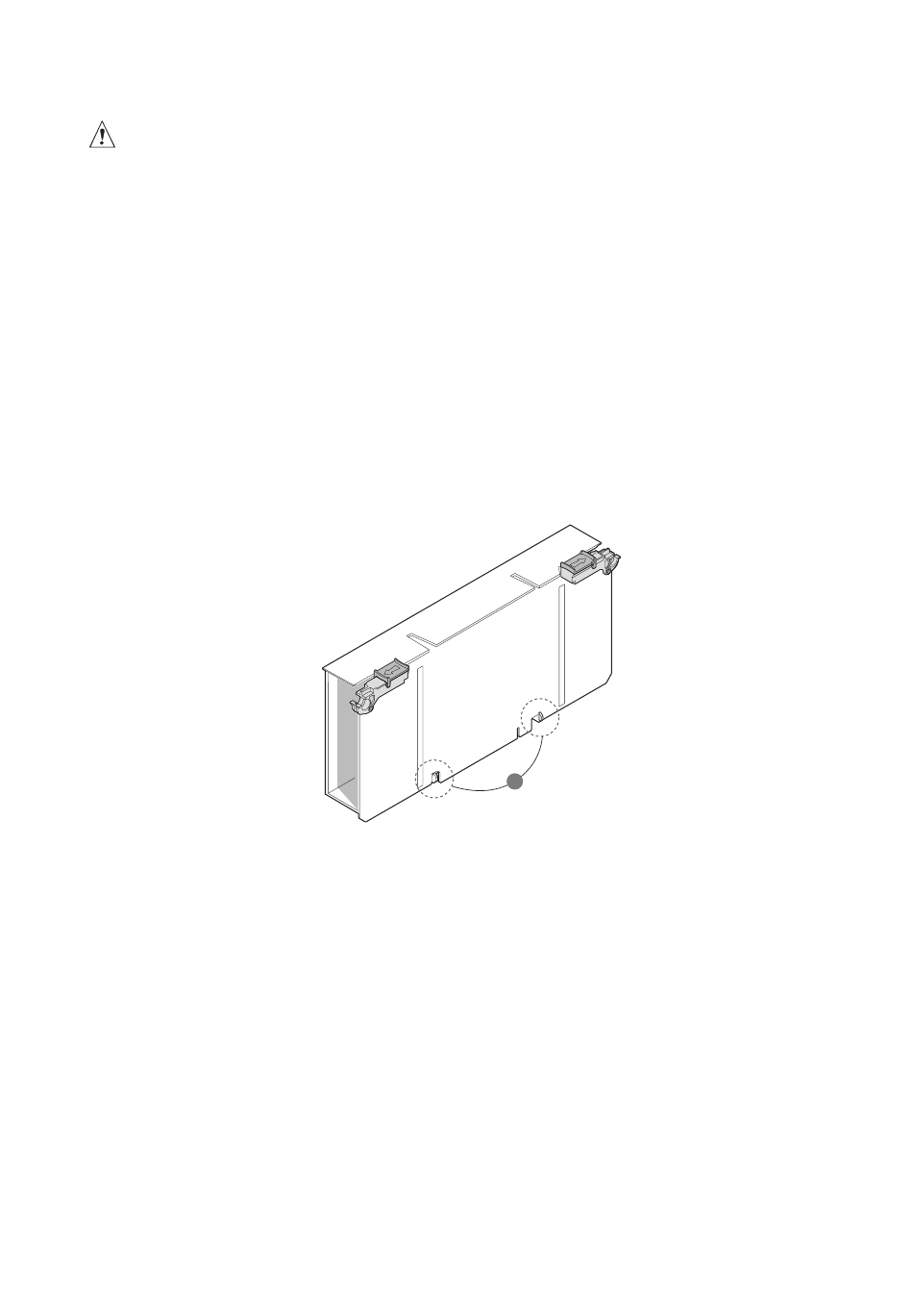

Figure 25. Retrait du cache DIMM de la carte mémoire
A
57
57
