Carte mémoire
Une, deux ou quatre cartes mémoire peuvent être installées. Chaque carte mémoire possède huit
connecteurs DIMM prenant en charge des DIMM DDR FBD x4 ou x8, à une ou deux rangées. Les
vitesses FBD de 5 MT/s (latences 4-4-4, 5-5-5) et 667 MT/s (latence 5-5-5) sont prises en charge.
Les technologies DRAM DDR de 51 Mbits, 1 Gbit et Gbits sont prises en charge. Les cartes
mémoire se branchent à la carte principale via les connecteurs PCI Express x16. Les cartes mémoire
possèdent des DEL affichant l'état de l'alimentation et l'état de chaque DIMM.
Tableau 11. DEL et boutons de la carte mémoire connectable à chaud
Élément Description
A
DEL alimentation ok (verte)
L 'alimentation de la carte mémoire est opérationnelle
B
DEL dysfonctionnement DIMM1 (orange)
La DIMM1 présente un dysfonctionnement et doit être remplacée
C
DEL dysfonctionnement DIMM2 (orange)
La DIMM2 présente un dysfonctionnement et doit être remplacée
D
DEL dysfonctionnement DIMM3 (orange)
La DIMM3 présente un dysfonctionnement et doit être remplacée
E
DEL dysfonctionnement DIMM4 (orange)
La DIMM4 présente un dysfonctionnement et doit être remplacée
F
DEL dysfonctionnement DIMM5 (orange)
La DIMM5 présente un dysfonctionnement et doit être remplacée
G
DEL dysfonctionnement DIMM6 (orange)
La DIMM6 présente un dysfonctionnement et doit être remplacée
H
DEL dysfonctionnement DIMM7 (orange)
La DIMM7 présente un dysfonctionnement et doit être remplacée
I
DEL dysfonctionnement DIMM8 (orange)
La DIMM8 présente un dysfonctionnement et doit être remplacée
J
Connecteur DIMM1
K
Connecteur DIMM2
Connecteur DIMM3
L
M
Connecteur DIMM4
N
Connecteur DIMM5
Connecteur DIMM6
O
P
Connecteur DIMM7
Q
Connecteur DIMM8
0
0
H
F
I
G

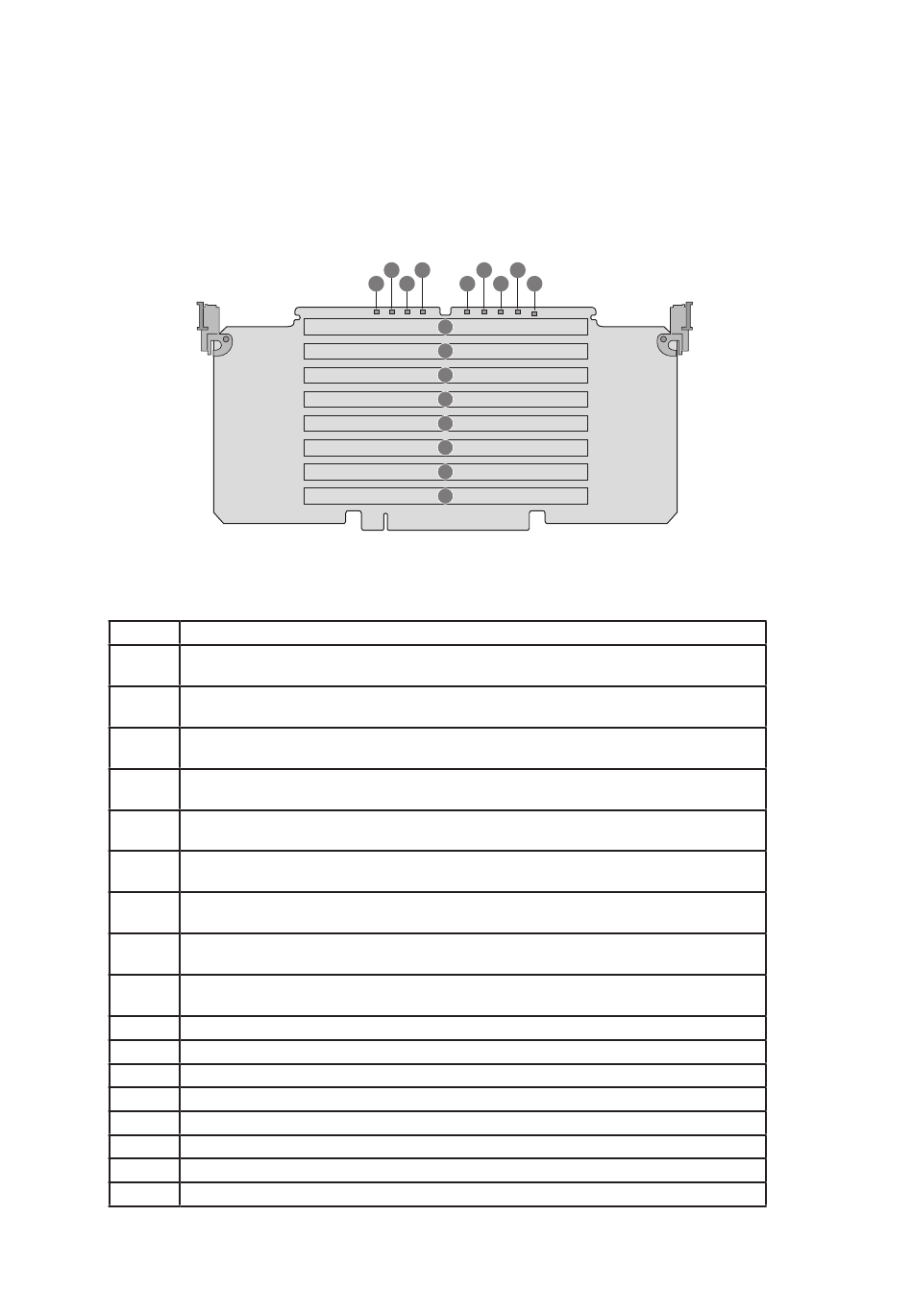

Figure 11. DEL et connecteurs de la carte mémoire
D
B
A
E
C
Q
P
O
N
M
L
K
J
