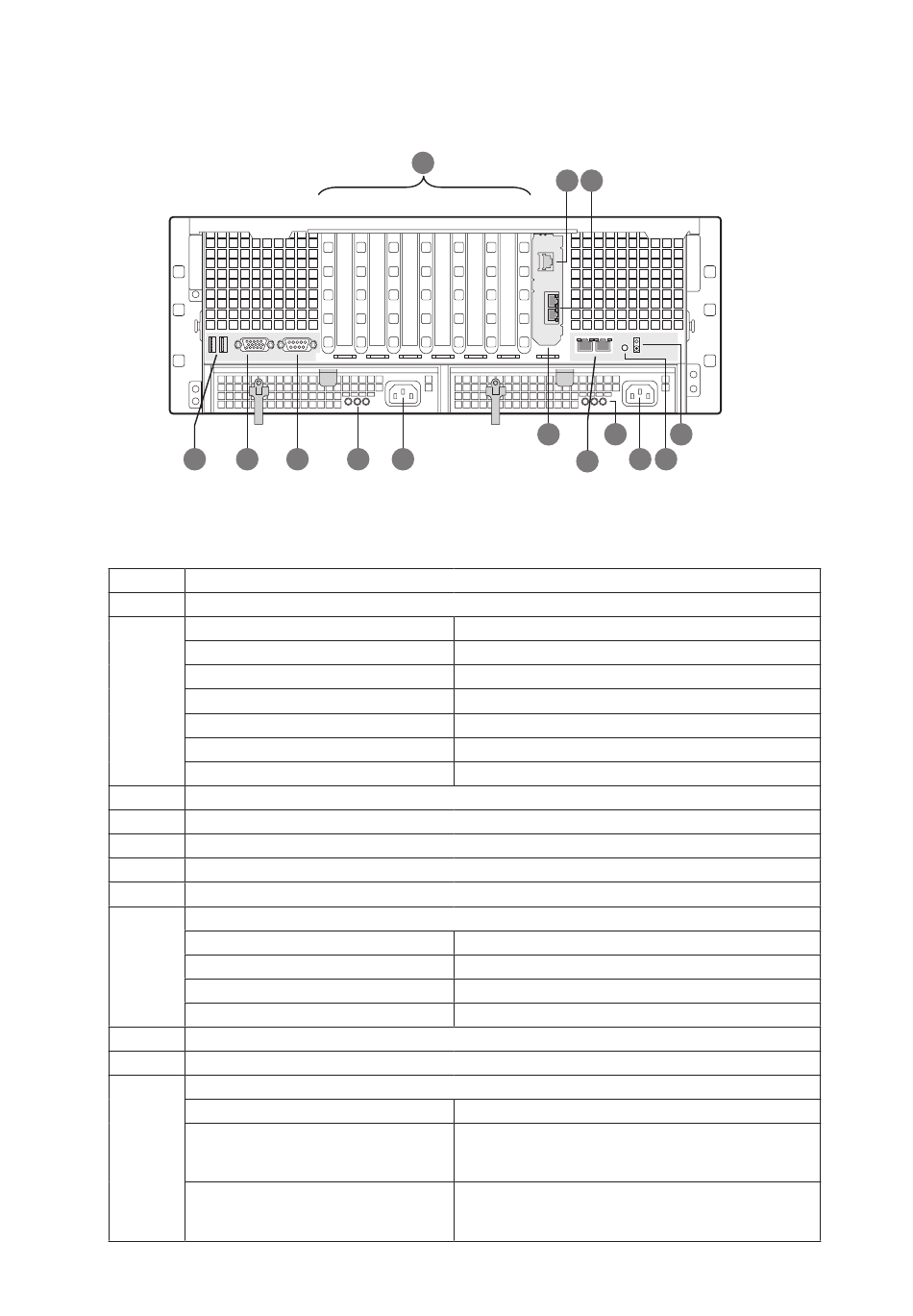

Arrière de la plate forme
Cette illustration présente le système avec le panneau E/S en option.
D
Tableau 5. Caractéristiques de l'arrière de la plate-forme
Élément
Description
Logements PCI
A
Logement 1
Logement 2
Logement 3
Logement 4
Logement 5
Logement 6
Logement 7
B
Carte réseau Intel
C
Ports Ethernet de montage E/S (deux)
D
Ports USB (deux)
E
Port vidéo compatible VGA standard avec connecteur à 15 broches
F
Connecteur B de port série
G
DEL d'alimentation
DEL d'alimentation
Gauche : sous tension (vert)
Centre : dysfonctionnement (orange) Panne de l'alimentation
Droite : CA OK (vert)
H
Connecteur d'alimentation en CA
I
Carte de montage E/S (en option)
J
Connecteurs Ethernet RJ45 LAN 1 (gauche), LAN 2 (droite)
DEL port LAN
DEL d'état (verte)
DEL vitesse (verte / orange)
18
18
1
2
3
E
F
G
H
Figure 4. Caractéristiques de l'arrière de la plate-forme
Remote Management Module 2 (RMM2)
®
A
B C
4
5
6
7
I
J
PCI Express x8, connectable à chaud
PCI Express x8, connectable à chaud
PCI Express x8, non connectable à chaud
PCI Express x8, non connectable à chaud
PCI Express x4, non connectable à chaud
PCI Express x4, non connectable à chaud
PCI Express x4, non connectable à chaud
Etat de l'alimentation
L'alimentation est sous tension
L'alimentation est branchée au secteur (CA)
Etat du réseau local
Éteint : Ethernet non connecté
Allumé : connexion Ethernet détectée
Clignote : connexion Ethernet active
Éteint : 10 Mbps
Verte : 100 Mbps
Orange : 1 000 Mbps
K
N
L M
Description de la plate-forme
Description de la plate-forme
