Carte de montage SAS (en option)
La carte de montage SAS fonctionne avec la carte du panneau arrière SAS pour prendre en charge
huit disques durs SAS. La carte de montage SAS utilise un logement spécial à l'avant du système
pour faciliter le câblage vers le panneau arrière SAS.
La carte de montage SAS utilise le contrôleur SAS LSI1078 pour fournir huit canaux SAS à Gb/s
maximum. La carte supporte par défaut les niveaux RAID intégrés 0, 1, et 1E.
Si la clé d'activation RAID en option et les DIMM enregistrées DDR-667 sont installées, les niveaux
RAID matériel 0, 1, 5, 6, 10, 50 et 60 sont activés. La batterie RAID intelligente en option peut être
installée pour permettre l'actualisation DIMM DDR en cas de coupure de courant.
Élément Description
A
Connecteur SES
B
SAS x4 port A
C
SAS x4 port B
B
C
A
E

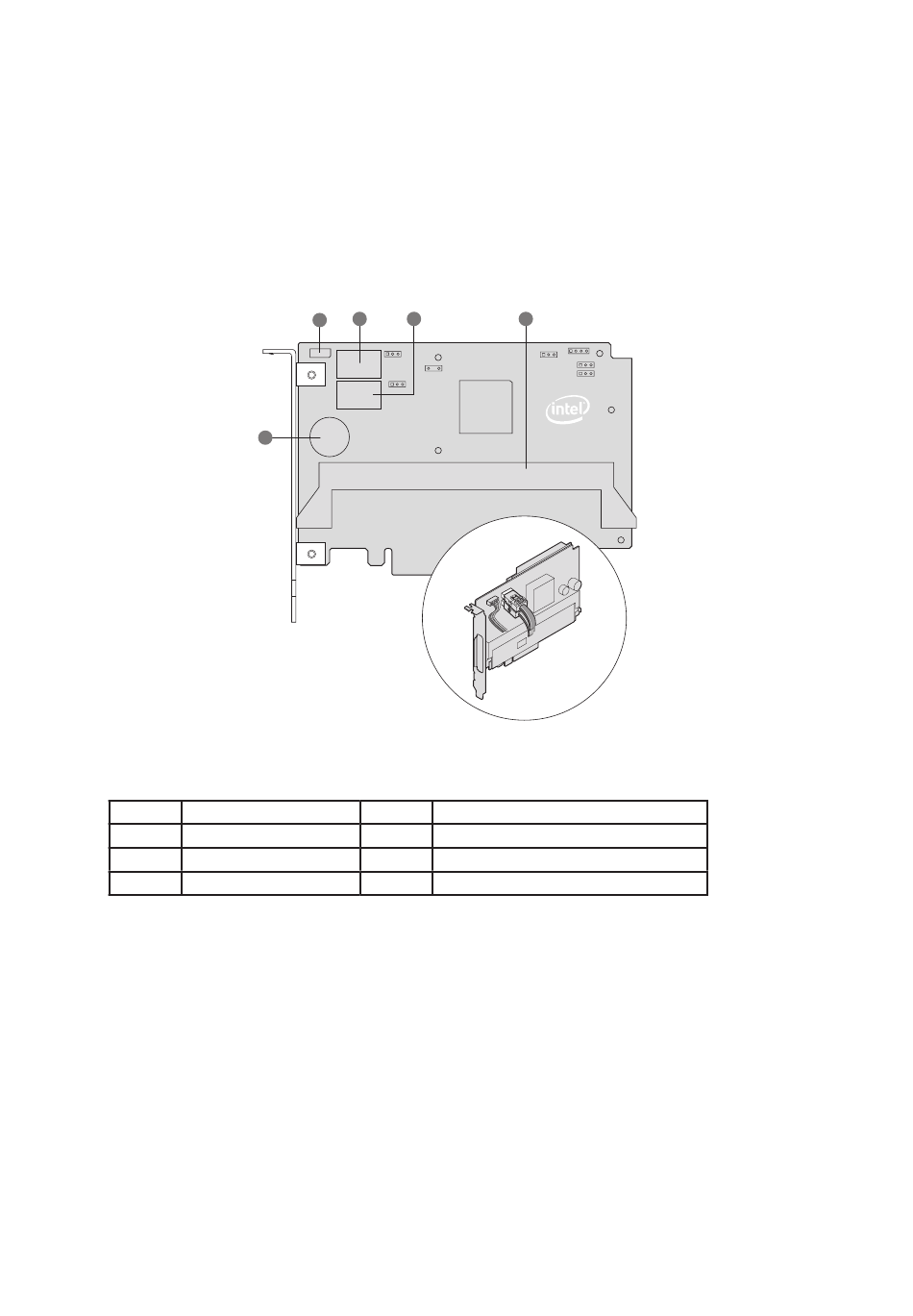

Figure 13. Connecteurs de la carte de montage SAS
Élément Description
D
E
D
Clé d'activation RAID
Connecteur DIMM RAID
