Sous système de refroidissement
ATTENTION
Le couvercle du châssis doit être fixé pour assurer le refroidissement approprié du système. Les
composants de refroidissement doivent être remplacés à chaud dans un délai de deux minutes. Ce délai
court à partir du retrait physique du composant de refroidissement, et non à partir de la panne.
Le sous-système de refroidissement est composé de (7+1) ventilateurs redondants, échangeables
à chaud. Dans une configuration redondante, le système prend en charge une erreur après l'autre,
soit une panne de ventilateur soit une panne d'alimentation. Il permet le remplacement à chaud d'un
composant à la fois. En cas de panne d'un composant de refroidissement, le refroidissement du
système est maintenu et le système continue de fonctionner pendant le remplacement à chaud.
Chaque ensemble de ventilateurs avant dispose d'une DEL d'état. La DEL est éteinte lorsque les
deux ventilateurs fonctionnent normalement. La DEL devient orange si l'un ou les deux ventilateurs
tombent en panne. Les ventilateurs avant défectueux peuvent être échangés à chaud à l'avant du
système.
Chaque ventilateur arrière dispose d'une DEL d'état. La DEL est éteinte lorsque le ventilateur fonctionne
normalement et devient orange si le ventilateur tombe en panne. Les ventilateurs arrière en panne
peuvent être remplacés depuis la partie supérieure du système une fois le couvercle enlevé.
Pour garantir le refroidissement adéquat du processeur, le conduit du processeur doit toujours être en
place. Les systèmes configurés avec moins de quatre processeurs doivent être équipés de logements
vides pour processeur pour garantir un refroidissement adéquat.
MAXDATA PLATINUM 700 IR M7
MAXDATA PLATINUM 700 IR M7

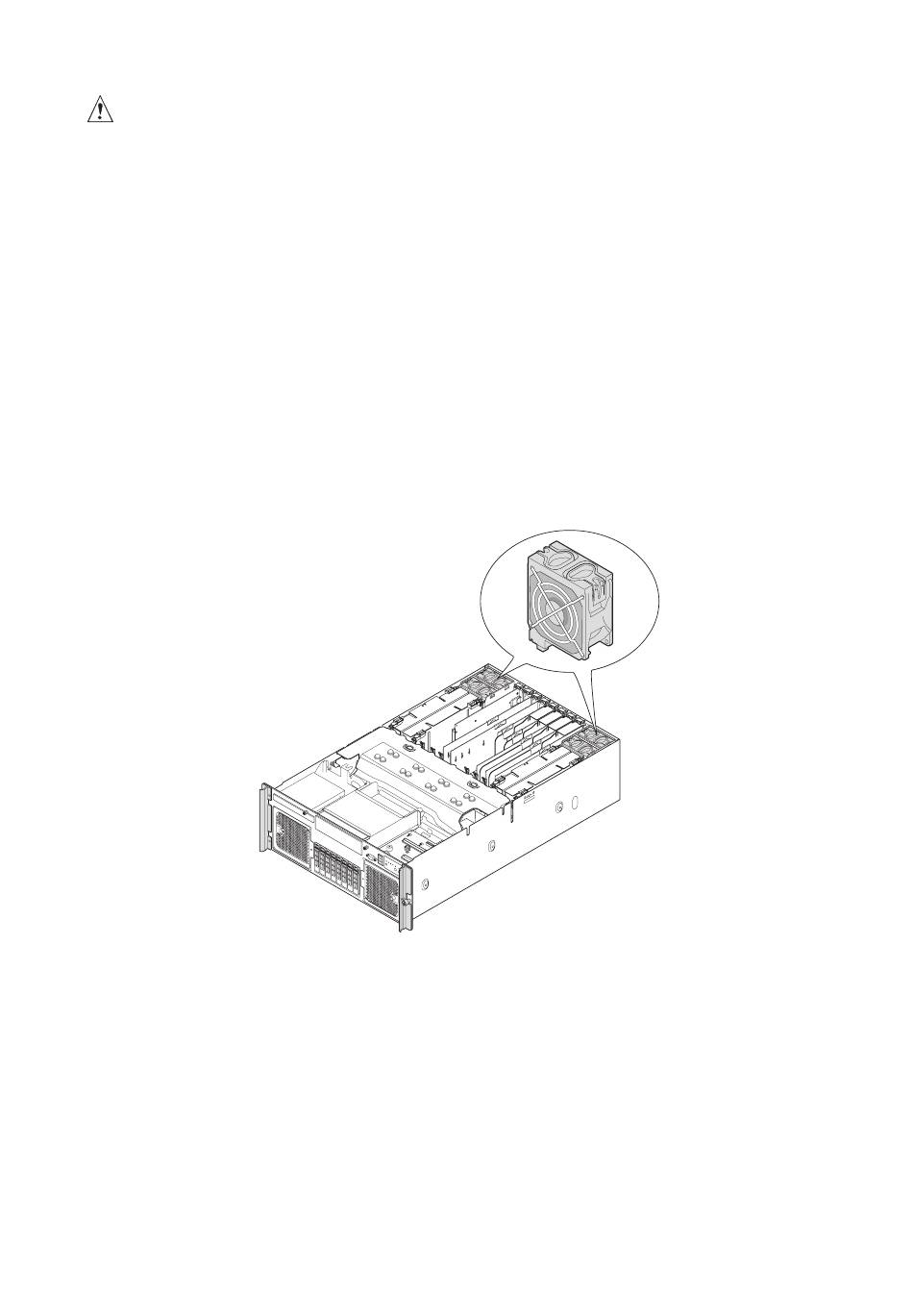

Figure 7. Emplacement des ventilateurs arrière
