Si les cartes mémoire A, B, C et D sont installées :
•
Les connecteurs FBDIMM possédant des numéros identiques pour les deux cartes mémoire
d'une branche doivent contenir des FBDIMM identiques en termes de synchronisation, de
technologie et de taille. Par exemple, DIMM A1 et DIMM B1 doivent être identiques ainsi que
DIMM C1 et D1.
•
Les FBDIMM installées sur des connecteurs différents (numéros) sur une carte mémoire ne
doivent pas nécessairement être identiques. Par exemple, les DIMM A1 et B1 peuvent différer
des DIMM A et B.
•
Si la mise en mémoire n'est pas nécessaire, les FBDIMM installées aux mêmes positions de
connecteur (numéros) sur les deux branches ne doivent pas être nécessairement identiques.
Par exemple, les DIMM A1 et B1 peuvent différer des DIMM C1 et D1.
•
Si la mise en mémoire est nécessaire, les FBDIMM installées aux mêmes positions de
connecteur (numéros) sur les deux branches doivent être identiques. Par exemple, les DIMM
A1 et B1 doivent être identiques aux DIMM C1 et D1.
•
Vous pouvez ajouter de la mémoire en installant des paires de DIMM identiques dans les
logements libres possédant les numéros les plus bas.
Paire à synchronisation
cycle par cycle
Branche 0
56
56
Carte
Carte
mémoire
mémoire
A
B
DIMM 8
DIMM 8
DIMM 7
DIMM 7
DIMM 6
DIMM 6
DIMM 5
DIMM 5
DIMM 4
DIMM 4
DIMM 3
DIMM 3
DIMM 2
DIMM 2
Paire à
DIMM 1
DIMM 1
synchroni-
sation
Canal 0
Canal 1
Branche 0

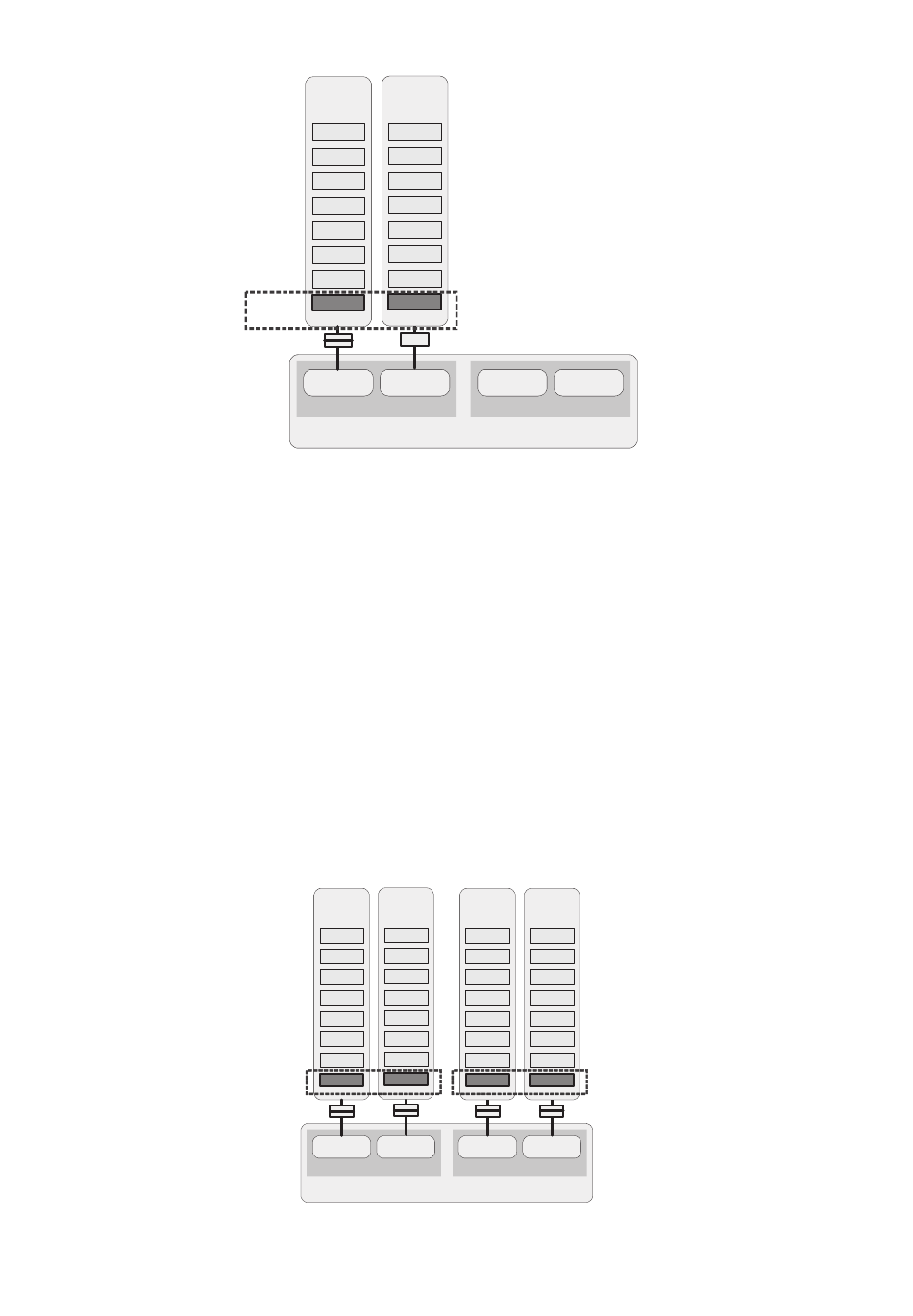

Figure 42. M emory Board A and B Population
Figure 23. Remplissage de carte mémoire A et B
Carte
Carte
mémoire
mémoire
A
B
DIMM 8
DIMM 8
DIMM 7
DIMM 7
DIMM 6
DIMM 6
DIMM 5
DIMM 5
DIMM 4
DIMM 4
DIMM 3
DIMM 3
DIMM 2
DIMM 2
DIMM 1
DIMM 1
Canal 0
Canal 1
Branche 0
Figure 43. M emory Board A, B, C, D Population
Figure 24. Remplissage de carte mémoire A, B, C, D
Canal 2
Canal 3
Branche 1
Carte
Carte
mémoire
mémoire
C
D
DIMM 8
DIMM 8
DIMM 7
DIMM 7
DIMM 6
DIMM 6
DIMM 5
DIMM 5
DIMM 4
DIMM 4
DIMM 3
DIMM 3
DIMM 2
DIMM 2
Paire à synchronisation
DIMM 1
DIMM 1
cycle par cycle
Branche 1
Canal 2
Canal 3
Branche 1
Composants de la plate-forme réparables
Composants de la plate-forme réparables
