2a. Interrupteur principal/tableau à fusibles : s'il y
a un raccord pour fusible libre, utilisez des
connecteurs électriques à sertir (non inclus) qui
conviennent au raccord du tableau à fusibles.
Brancher le fil noir à la masse (–), et le fil rouge à
l'alimentation positive (+) 12 V c.c, et le fil
d'écoulement/de garde à la borne de mise à
terre du châssis du bateau.
MEGA Live TargetLock : Installez un fusible
temporisé 5A (non inclus) pour assurer la
protection de l'appareil.
MEGA 360 : Installez un fusible de 1 ampère (non inclus) pour assurer la protection
de l'appareil.
OU
2b. Interrupteur batterie : installez l'interrupteur batterie (vendu séparément) à
l'aide des directives fournies avec celui-ci.
MEGA Live TargetLock : Installez un porte-fusible en ligne et un fusible
temporisé 5A (non inclus) pour la protection de l'appareil.
MEGA 360 : Installez un porte-fusible en ligne et un fusible de 1 A (non inclus)
pour la protection de l'appareil.
Branchez le fil noir à la masse (–), le fil rouge à l'alimentation positive (+) de
12 V c.c. et le blindage fil d'écoulement/de garde à la borne de mise à terre du
châssis du bateau.
Si vous n'êtes pas en mesure de vous procurer un interrupteur batterie et que
vous êtes forcé de connecter le câble d'alimentation directement à la batterie,
soyez conscient que cela drainera la batterie. Humminbird ne recommande
pas de brancher une batterie sans utiliser un fusible ou un interrupteur.
Le fil d'écoulement/de garde est le fil noir non étamé.
3. Afin d'obtenir un assemblage correct, attachez solidement les câbles le long de
leurs chemins de passage, au besoin.
Installation de câble
MISE EN GARDE
REMARQUE
46

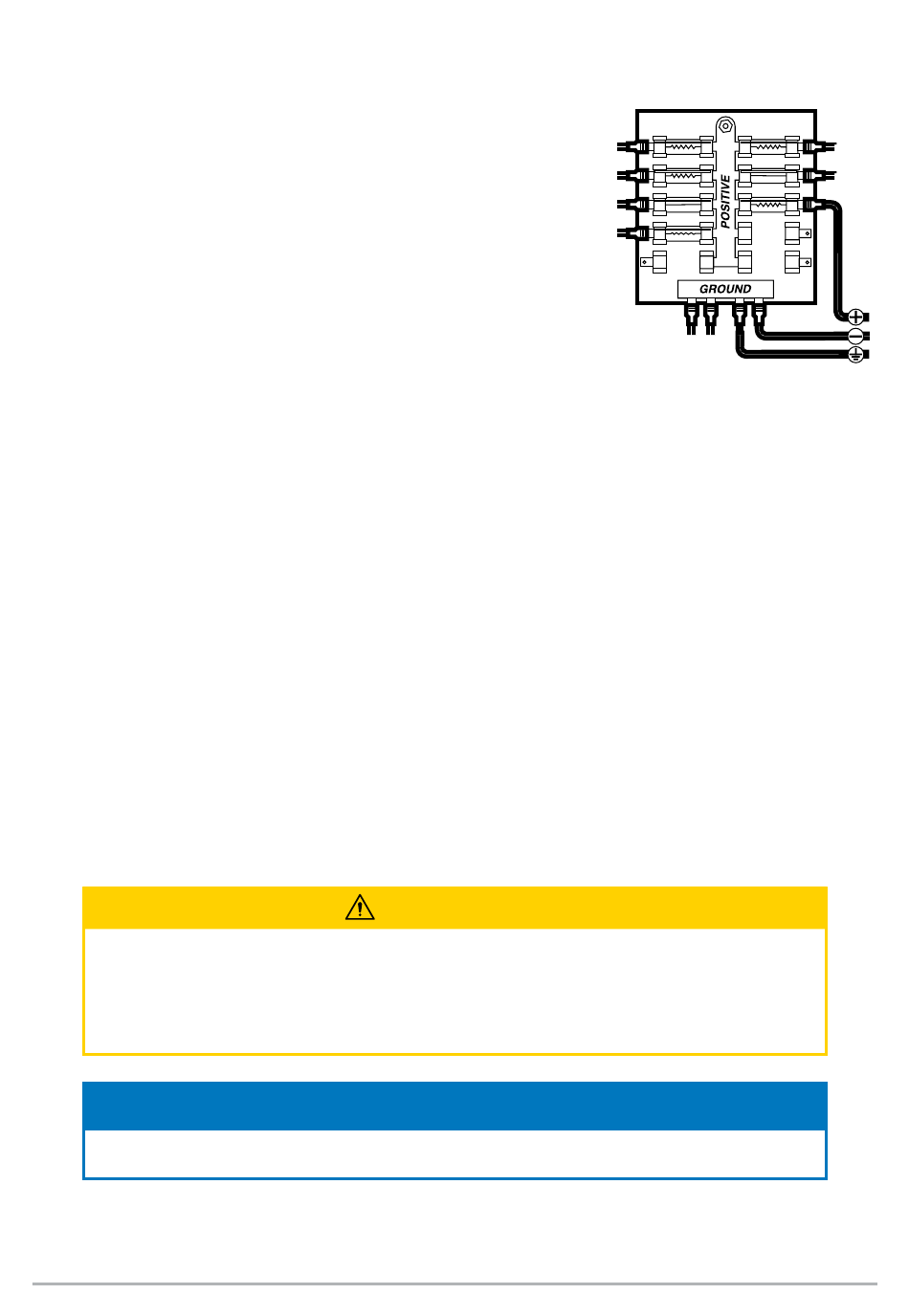

Branchement à un
tableau à fusibles
