4. Installation du support en mode paysage
Utilisez les instructions suivantes pour installer le support en mode paysage sur le
support d'arbre et le transducteur.
1. Le support en mode paysage doit être ouvert pour cette étape de l'installation.
Déverrouillez le support en appuyant sur le bouton de dégagement unique et ouvrez
le support. Il se reverrouillera automatiquement une fois complètement ouvert.
2. Connectez l'adaptateur MEGA Live 2 au support en mode paysage. Les cliquets
sur la charnière du support en mode paysage et sur l'adaptateur sont clavetés
pour assurer un alignement correct.
3. Avec la charnière du support en mode paysage perpendiculaire à l'arbre,
connectez le support en mode paysage et l'adaptateur fixé au support de l'arbre
(voir l'illustration Connexion du support en mode Paysage à l'adaptateur et
au support de l'arbre).
Les cliquets de la charnière de montage en mode paysage et du support d'arbre
sont clavetés pour garantir un alignement correct.

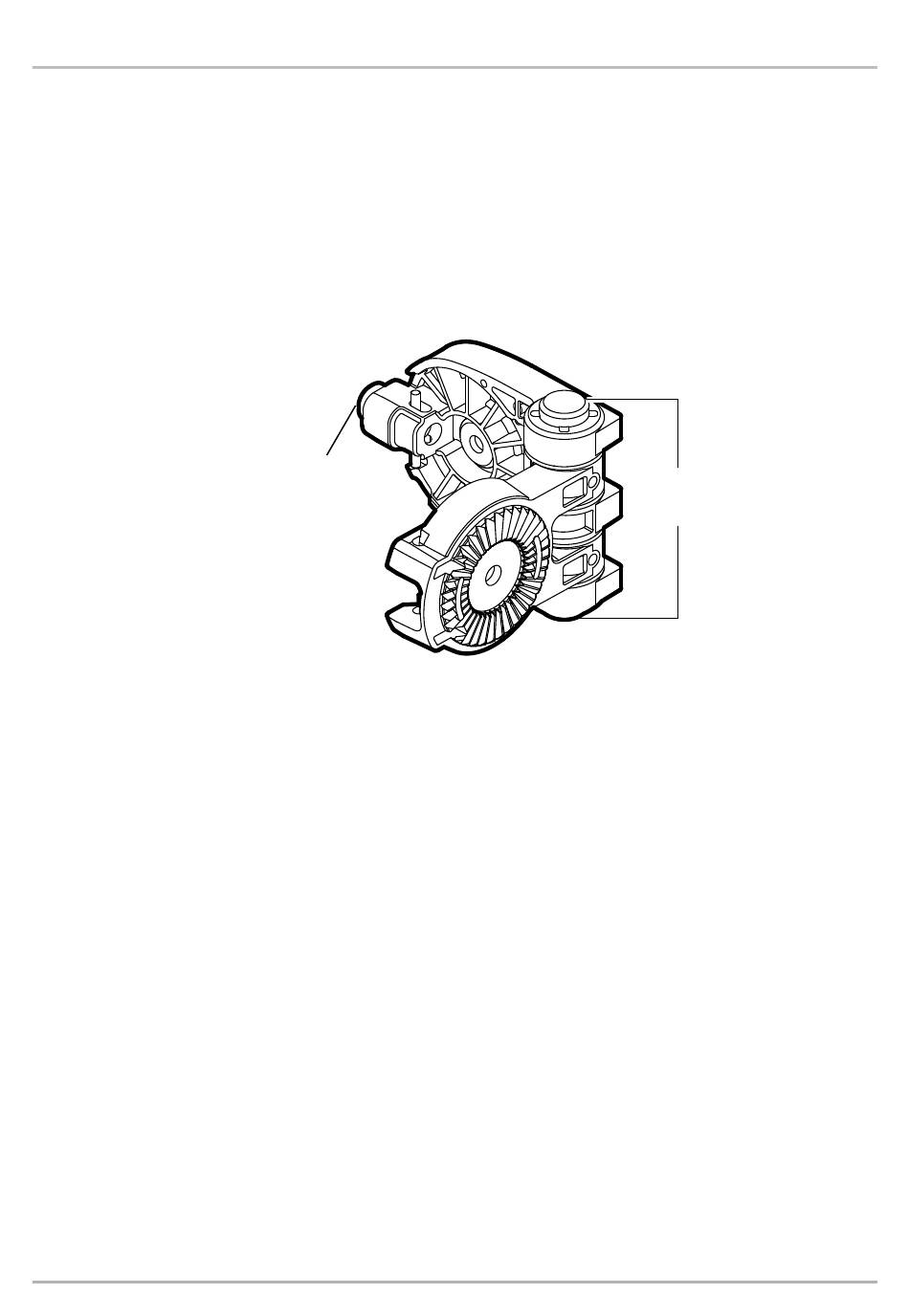

Le support en mode paysage
bouton de dégagement
unique
15
deux boutons
de dégagement
Installation de MEGA Live 2
