Les câbles doivent être
alignés de sorte que
les câbles du capteur
de cap soient empilés
sur le dessus des
câbles d'alimentation et
Ethernet du MEGA Live.
6. Faites glisser le manchon fourni sur les trois câbles en poussant une extrémité
dans l'ouverture du support.
7. Ajustez le manchon jusqu'à ce qu'il soit lisse, puis fixez les deux extrémités à
l'aide de l'une des attaches de câble incluses juste à l'extérieur du support du
capteur de cap TargetLock et d'une deuxième attache de câble autour du corps
du connecteur Ethernet du transducteur.
8. Repliez l'excédent de manchon sur lui-même et fixez-le avec des attaches de câble.
Si vous ne prévoyez pas retirer votre appareil fréquemment, vous pouvez
également utiliser l'excès de manchon pour couvrir tous les connecteurs.
Installation de MEGA Live 2

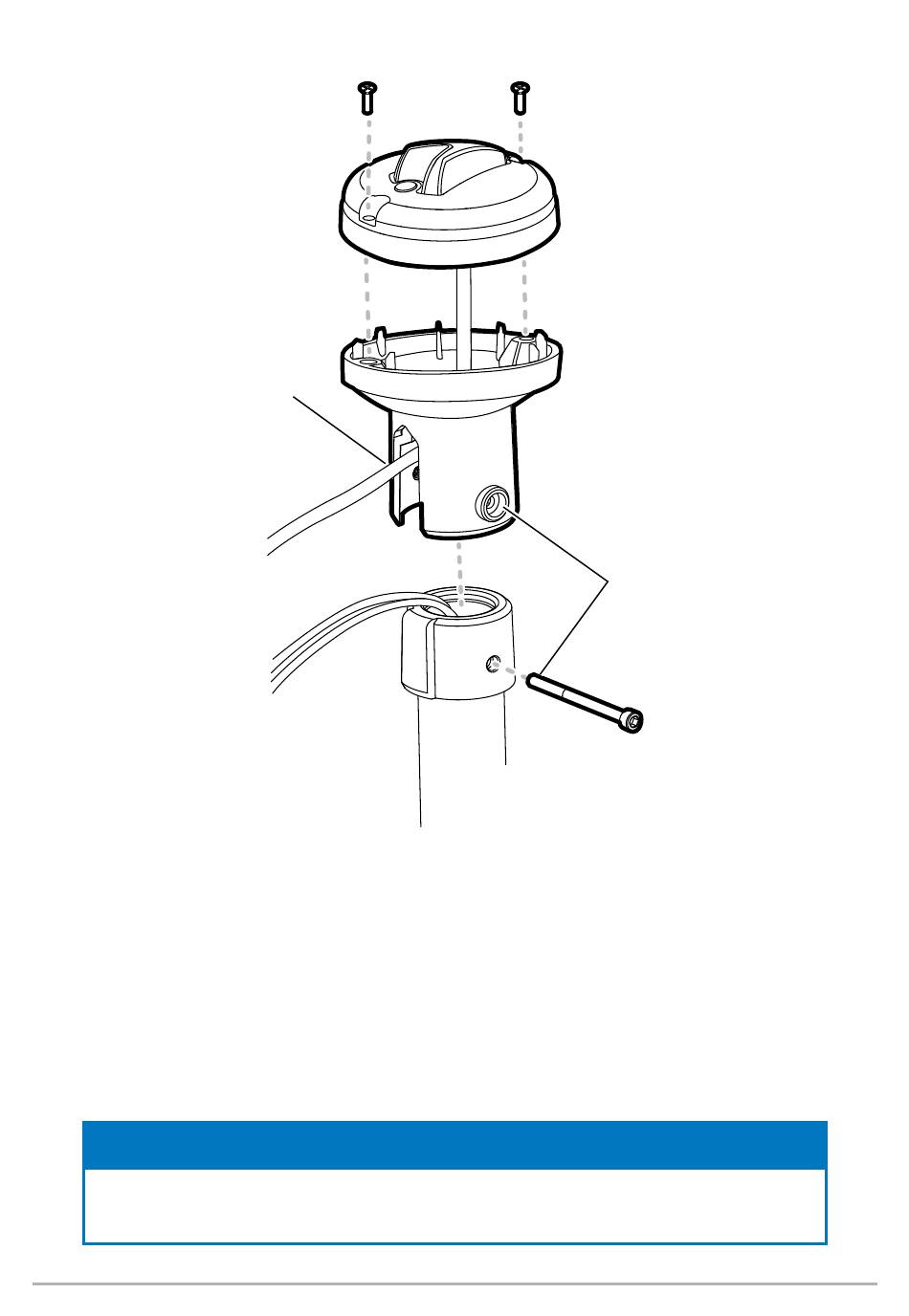

Connexion du collier de cap et du support
REMARQUE
24
Fixez le collier de cap
et le support avant de
fixer le capteur de cap
TargetLock au support.
