2. Connectez les câbles du transducteur et du capteur
de cap TargetLock au boîtier de commande.
Ethernet : Insérez le câble Ethernet dans le port Ethernet
de la boîte de commande. Serrer l'écrou à la main.
Alimentation : Insérez le câble d'alimentation dans
le port d'alimentation de la boîte de commande.
Serrer l'écrou à la main.
Capteur de cap TargetLock : Branchez le câble
du capteur de cap TargetLockau port du GPS sur la
tête de commande. S'il y a un excès de câble, il peut
être réacheminé dans le support de capteur de cap
TargetLock.
3. Fixez le montage par attache autobloquante inclus à votre plaque de montage à
l'aide de la vis 1/4-20 x 3/8" fournie (voir l'illustration Installation du montage
par attache autobloquante).
4. Fixez les câbles au support d'attache sur votre plaque de montage à l'aide de
l'une des attaches auto-bloquantes incluses (voir l'illustration Fixation des
câbles au montage par attache autobloquante).

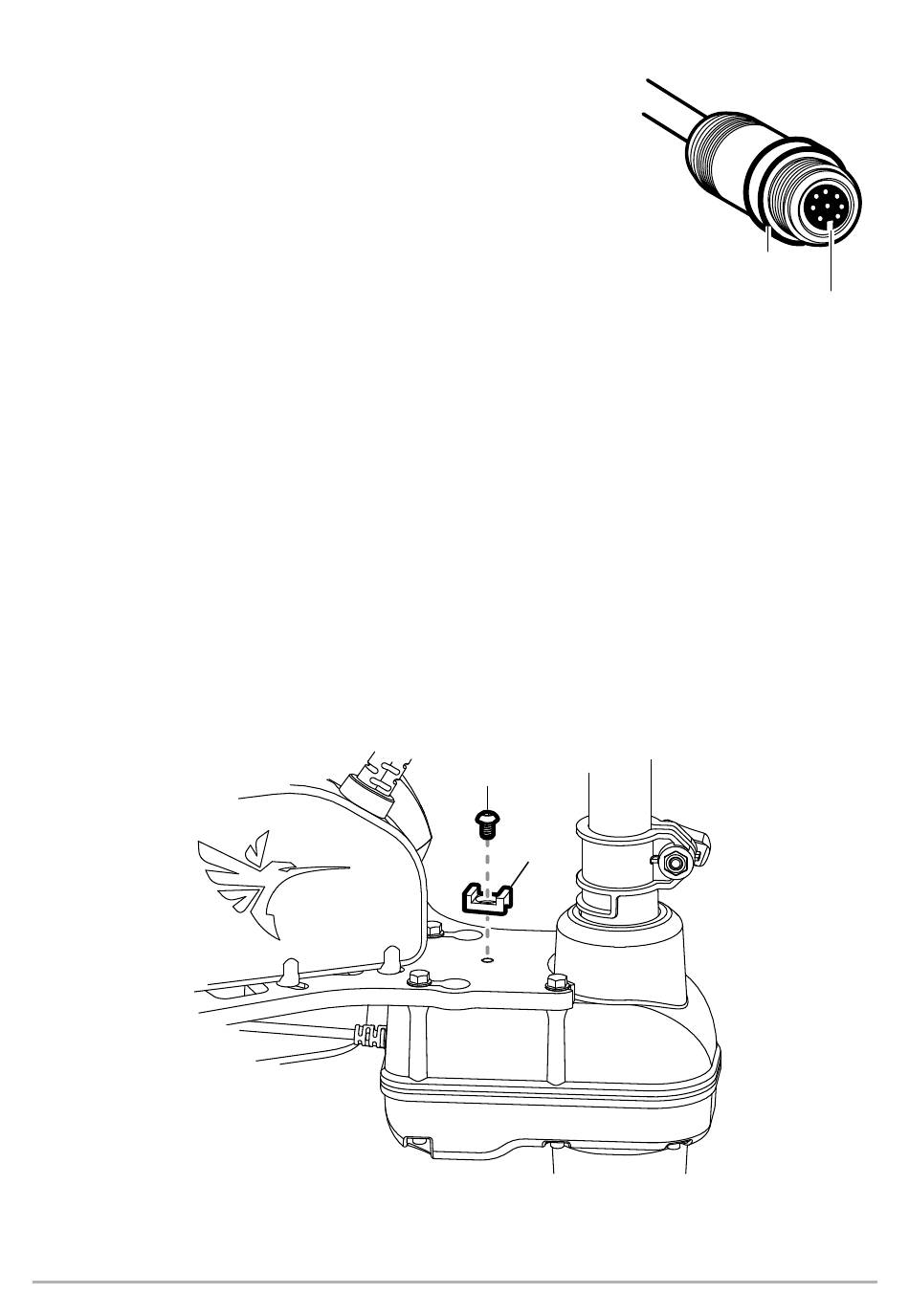

Installation du montage par attache autobloquante
vis
montage
39
Serrage de l'écrou
à la main
écrou
Les connecteurs sont clavetés pour
prévenir une installation inversée.
Installation de câble
