5. Acheminer les câbles du transducteur
1. Faites passer les câbles du transducteur à travers l'arbre jusqu'à ce que le
dernier point d'ancrage moulé ait passé le support de l'arbre (référez-vous à
l'illustration Acheminement des câbles).
2. Connectez le couvercle du câble au support de l'arbre. Le dernier point
d'ancrage moulé est claveté pour s'insérer dans la base du couvercle du câble
(voir l'illustration Connexion du couvercle du câble).
3. Fixez le couvercle du câble avec les quatre (4) vis 8-32 incluses, à l'aide de la clé
Allen de 9/64 po fournie. Les serrer à la main seulement!
Installation de MEGA Live 2

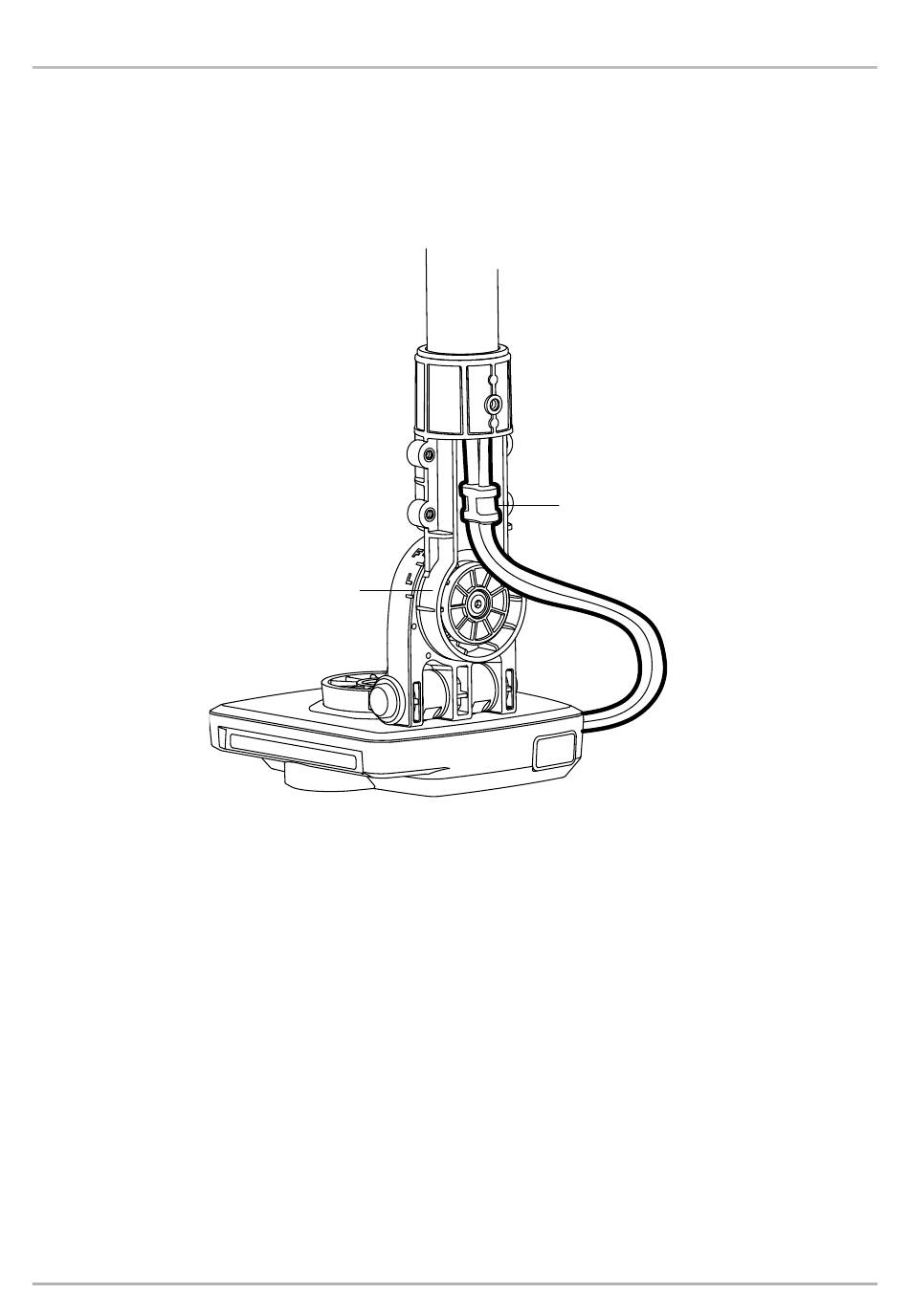

Acheminement des câbles
support de
l'arbre
18
point d'ancrage
moulé
