3. Acheminement des câbles MEGA 360
1. Connecter le câble d'alimentation au contact d'alimentation de l'arbre de la
nacelle, et le câble de transducteur à l'arbre de la nacelle.
Les contacts sont clavetés afin de prévenir l'installation incorrecte des câbles,
il ne faut donc pas les forcer. Serrer les écrous de chaque contact à la main.
Si vous connectez le transducteur MEGA 360 Imaging et un autre transducteur
compatible à la même tête de commande, vous devrez acheter un câble
séparateur de transducteur (câble en Y). Reportez-vous à la section Compatibilité
pour obtenir la liste des câbles, puis visitez notre site Web à l'adresse
www.humminbird.johnsonoutdoors.com/support/installation-diagrams
pour afficher les schémas de câblage.
2. Acheminez les câbles sur le côté du propulseur électrique,
au-dessus de la proue, dans la position testée à la Section
1: se préparer à l'installation. Prévoir les câbles assez
longs pour permettre au propulseur électrique de bouger
normalement lors de l'utilisation.

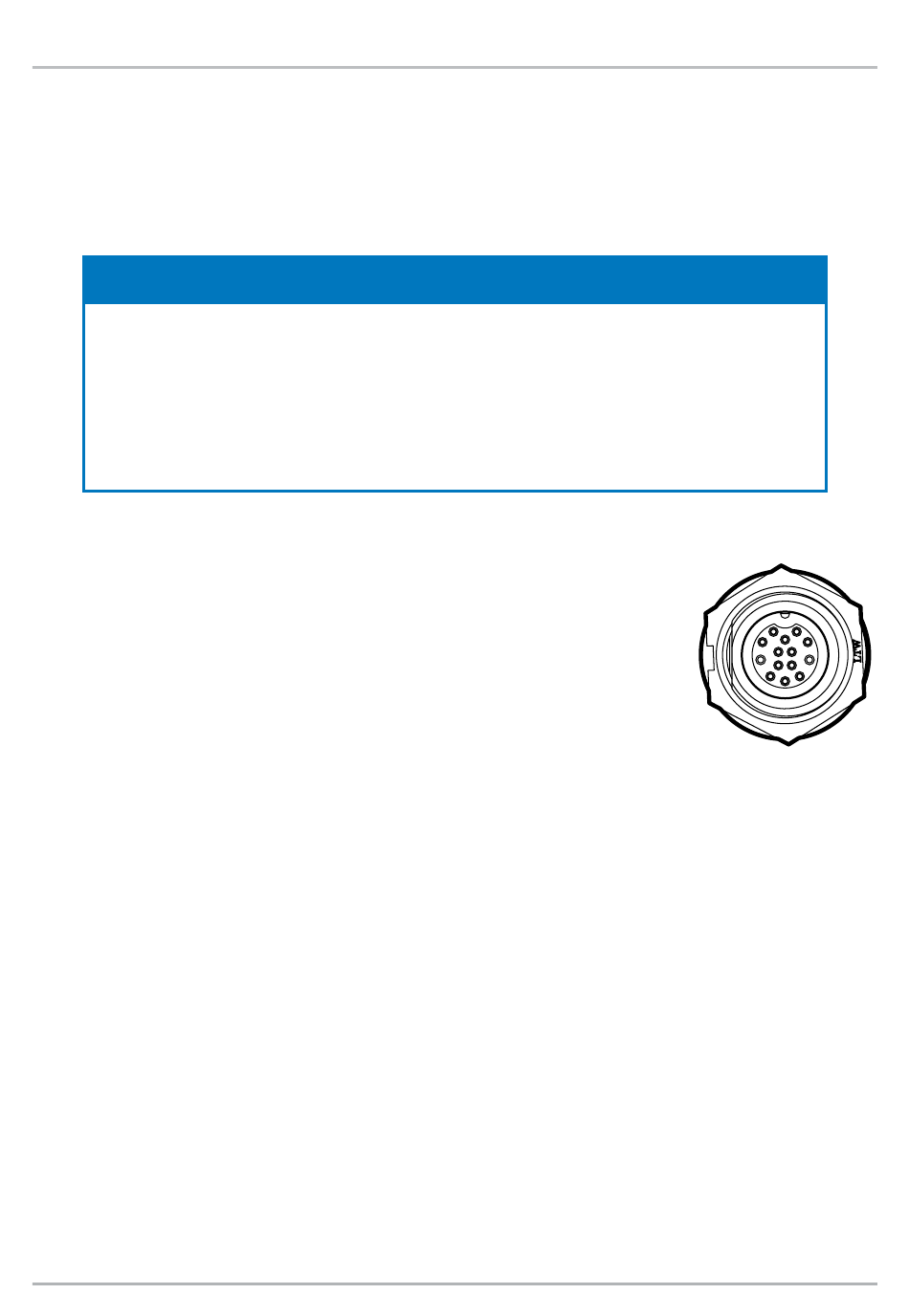

3. Insérez l'autre extrémité du câble du transducteur dans
le port sonar de la tête de commande. Serrez à la main
l'écrou de la vis.
Installation de câble
REMARQUE
44
(achat séparé)
Port Sonar
