MISE EN SERVICE
ALIMENTATION
Utilisez le cordon d'alimentation fourni dans l' e mballage. Vérifiez que la tension secteur correspond aux infor-
mations indiquées sur le produit.

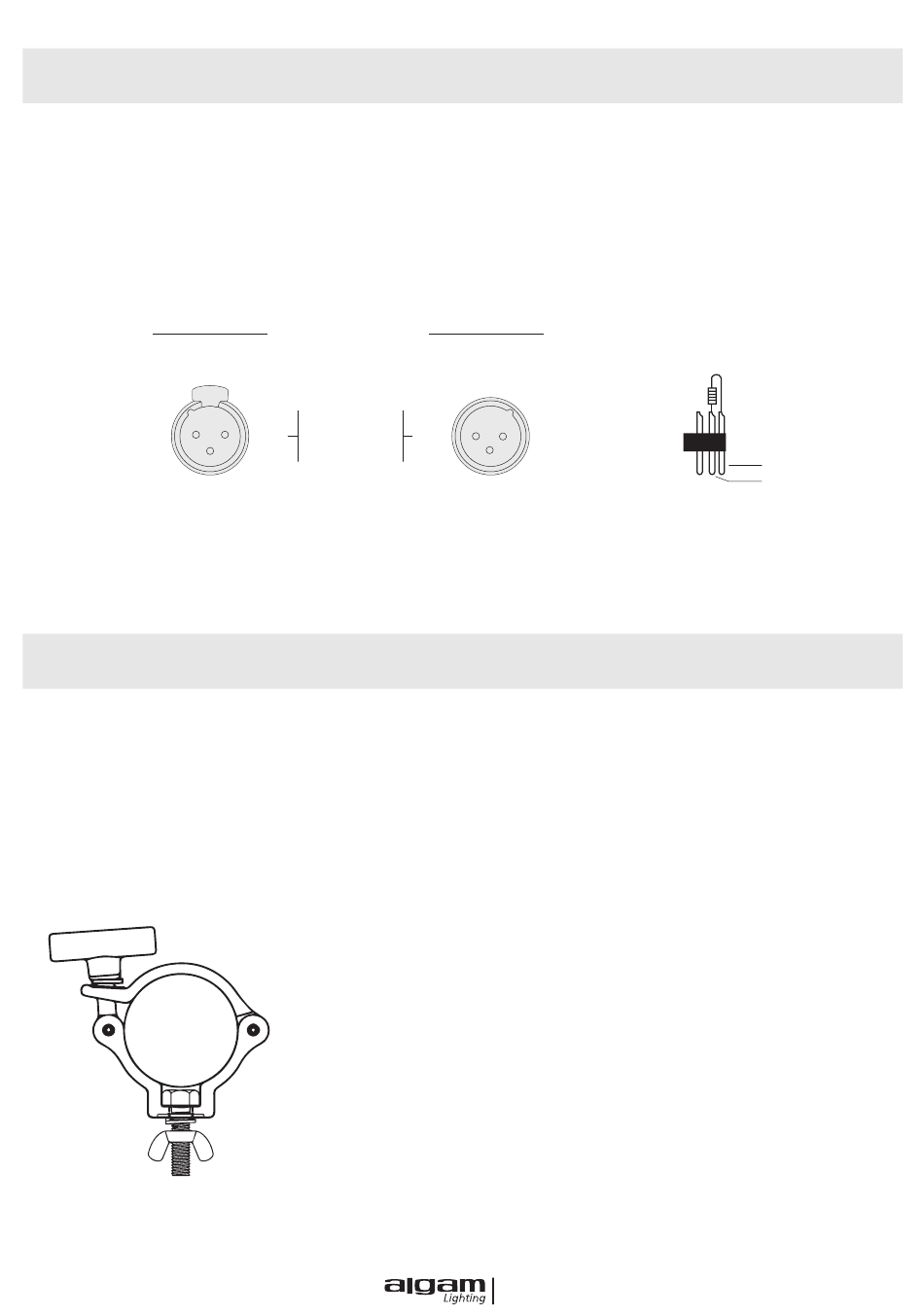

CONNEXION DMX
La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de bonne qualité.
DMX-OUTPUT
XLR mounting-sockets (rear view)
2
3
En utilisation professionnelle, la norme DMX512 impose la présence d'un «bouchon DMX» sur le dernier appareil
DMX de la chaine afin de finaliser correctement la boucle de signal. Ce bouchon est constitué d'une résistance
de 120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR.
INSTALLATION PHYSIQUE - ACCROCHE
Ce projecteur peut être posé au sol sur une surface plane mais également suspendu à une structure de scène
dans n'importe quelle orientation : en «douche» ou en «perroquet».
Vérifiez que la structure et les accessoires d'accroche supporte au moins 10 fois le poids des appareils qu'ils
supportent.
Lors d'une installation sur une structure scénique, vous pouvez utiliser les crochets en forme de «G» qui serrent
complètement le tube porteur pour plus de stabilité.
XLR mounting-plugs (rear view)
1 ∙ Shield
2 ∙ Shield (-)
1
3 ∙ Shield (+)
L'appareil est fourni avec un ou deux (selon la version) OMEGA de
fixation. Fixez-y les crochets fermement en utilisant des écrous
autobloquants. Les OMEGA se fixent à l'appareil avec des vis papillon
1/4 de tour.
SÉCURISEZ L'ACCROCHE !
Il est indispensable de sécuriser l'appareil avec une élingue de
sécurité approuvée pour le poids de l'appareil. Passez l' é lingue dans
l'ancrage prévu à cet effet sur l'appareil.
DMX-INTPUT
2
1
3
P.6
PIN3
PIN2
