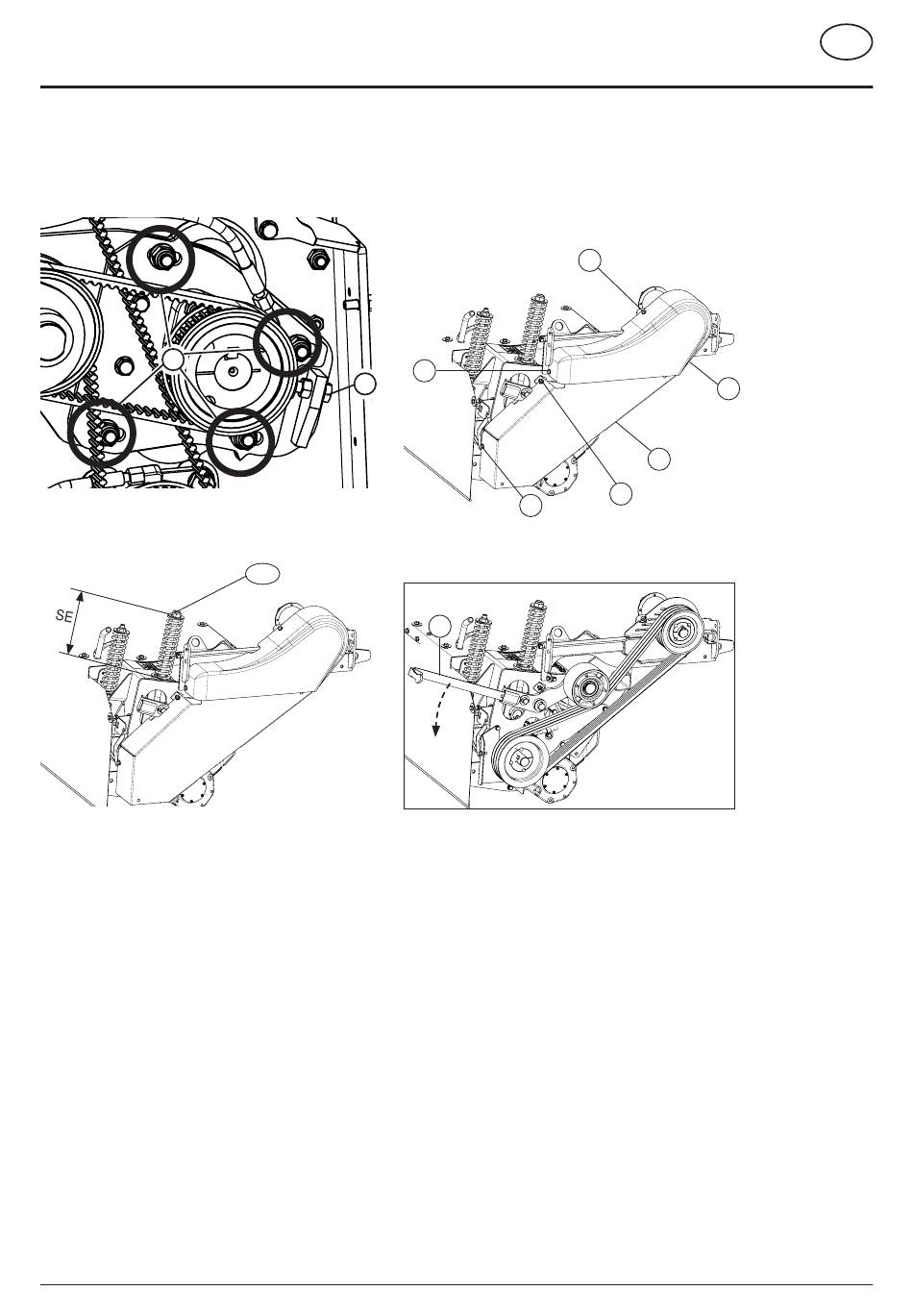

Modification de la tension de la courroie courte:
• Desserrer la vis (8)
• Régler à l'aide de la vis (9)
• Resserrer la vis (8) au couple de 85Nm.
8
Tension des courroies de l'entraînement principal:
(g,h)
Contrôle de la tension des courroies:
• Réglage standard (SE): 183mm
Modification de la tension de courroie:
• Régler la vis (H)
1800-FR_WalzenauFbe_301_3751
Remplacer la courroie principale
Lorsque les courroies d'entraînement présentent des dégra-
dations ou des marques d'usure, il convient de les changer.
(Attention: toujours changer toutes les courroies!)
• Supprimez les carters supérieure et inférieure. Dévisser
pour cela les vis (10 à 15), voir schéma.
10
9
• Détendre les courroies. La clé de changement rapide
des couteaux (16) permet de bloquer le galet tendeur
afin de libérer les courroies
H
224-16-04
• Remplacer les courroies
• Libérer le galet tendeur afin de retendre les courroies.
• Remplacer les carters inférieur et supérieur (6x vis
comme indiqué)
Conditionneur à rouleaux
11
15
16
- 31 -
12
13
224-16-04
14
224-16-03
