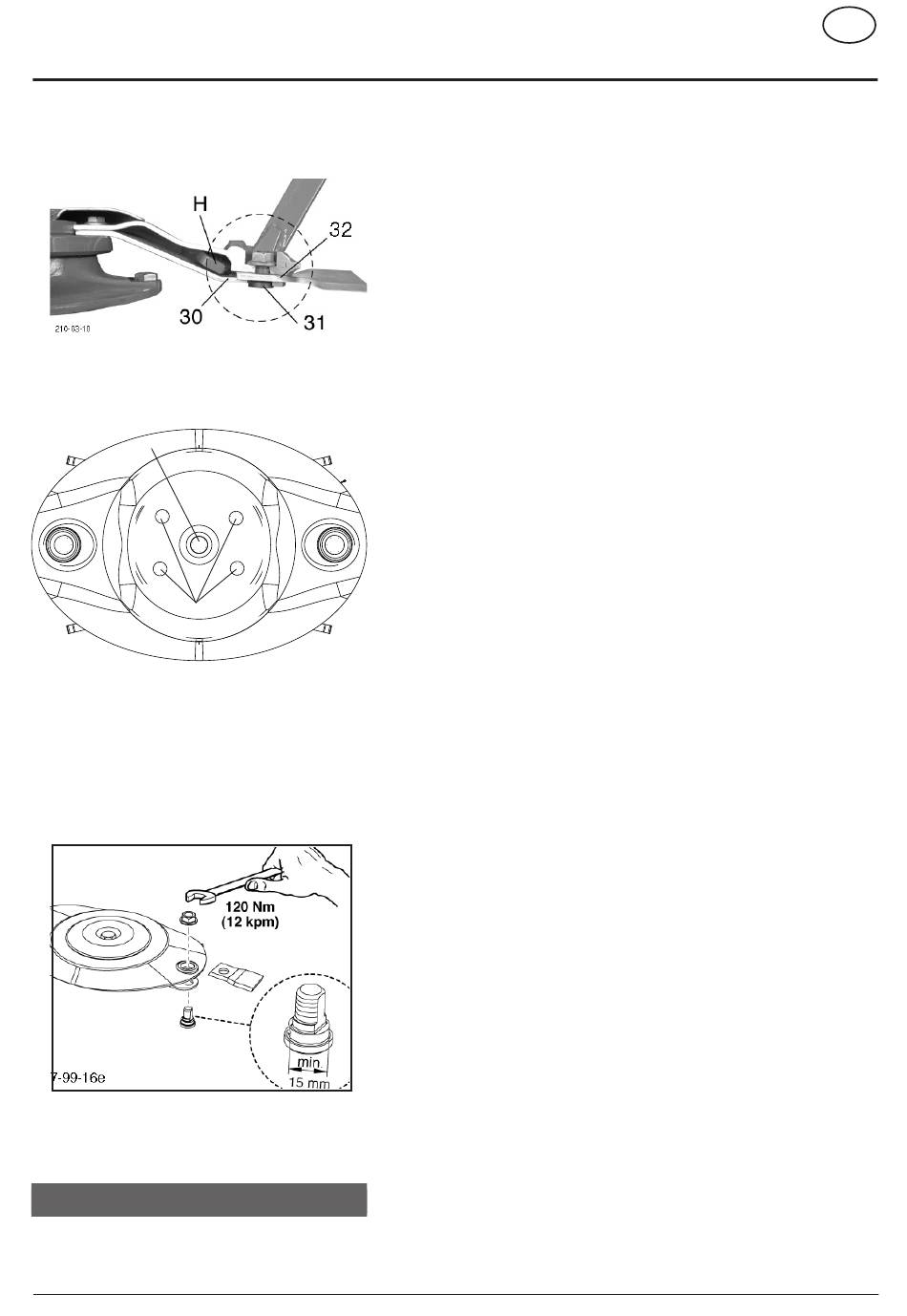

7. Inspection visuelle de l'assemblage : Assurez-vous que
le couteau (32) soit placé entre le téton (31) et le porte
couteaux (30), comme indiqué.
8. Relever à nouveau la clé H à 90 ° par rpport au sol
(Pos A) et la sortir latéralement.
Procédure de remplacement du téton de couteau :
1. Démonter l'assiette
1
2
076-18-009
a. Desserrer la vis de fixation (1) du couvercle de
l'assiette
b. Retirer le couvercle
c. Desserrer les 4x vis de fixation (2) de l'assiette
d. Déposer l'assiette
2. Ouvrir l'écrou du téton
3. Remplacer le téton
4. Serrer le nouveau téton au couple de 120 Nm
5. Remonter le couteau
6. Monter l'assiette
a. Réassemblez l'assiette dans l'ordre inverse.
démontage du levier
Après l'utilisation de la clé la remettre dans son Support!
1800-FR SichtkontRolle (3776)
- 41 -
ENTRETIEN
FR
