contrôle du niveau d'huile dans le lamier
• En condition normale, il faut vérifier le niveau d'huile
une fois par an.
dANgeR
danger de mort - Si une autre personne démarre le
tracteur ou démarre la prise de force pendant que
vous êtes occupé aux opérations d'entretien.
•
Arrêter le moteur et retirer la clé de contact
avant de procéder aux travaux de mainte-
nance et de réparation.
dANgeR
danger de mort - lors du basculement ou déplacement
de la machine
•
Avant les travaux de maintenance et de
réparation, stationner la machine sur une
surface plane et stabilisée.
•
Baisser la barre de coupe
•
Freiner la machine
ReNSeIgNemeNT
•
Faire la vidange à température de fonction-
nement.
•
L'huile est trop visqueuse à froid. Trop
d'huile usagée reste adhérée aux pignons et
les impuretés ne seraient pas éliminées du
lamier.
•
Un certain temps est nécessaire pour que
l'huile usagée soit parfaitement écoulée.

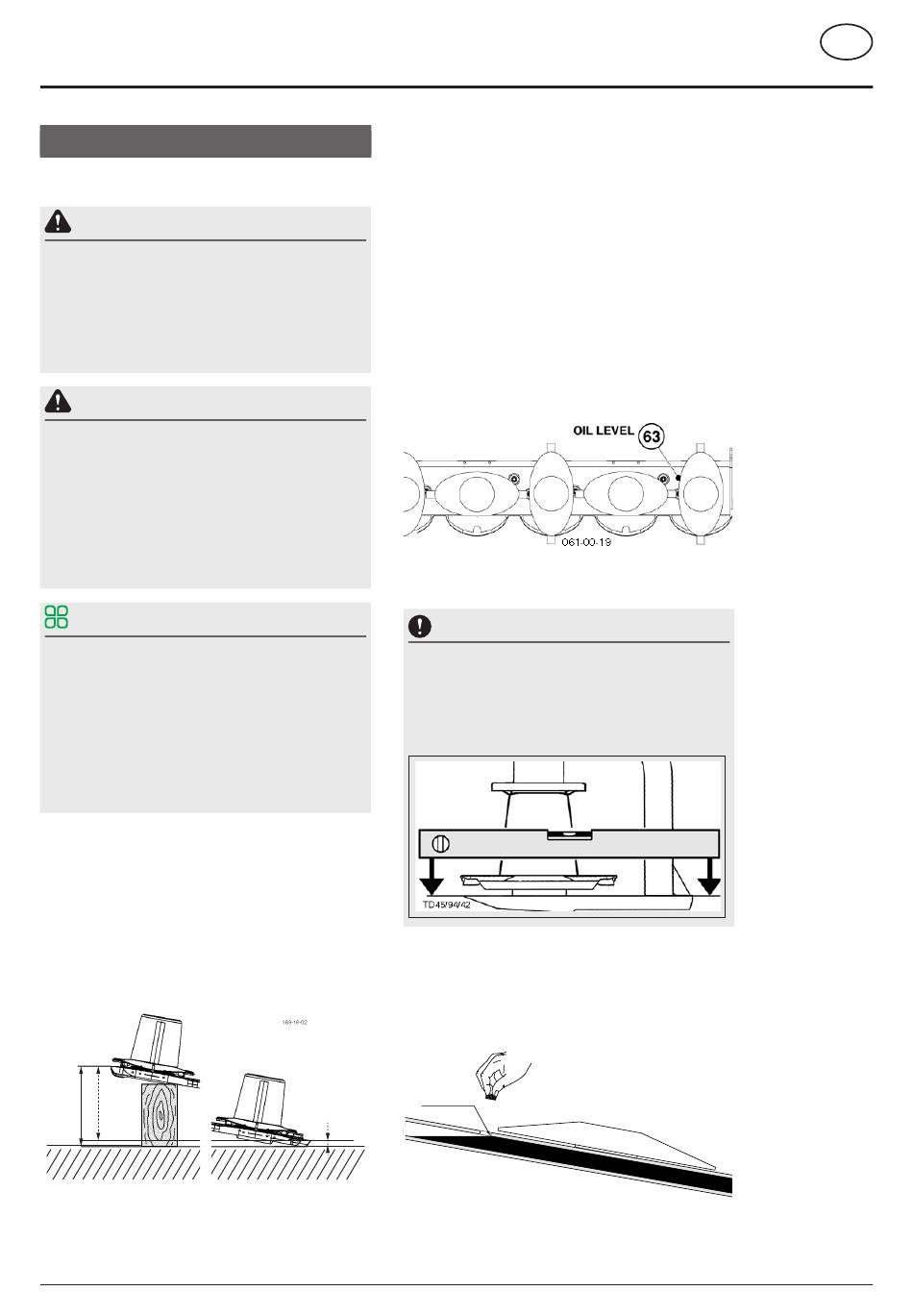

1. Soulevez et maintenir la barre de coupe à x3.
Soulevez la barre de coupe du côté opposé au bouchon
de remplissage (63).
X3 = X2 + X1
X1 = cote du sol à la bordure supérieure du lamier
X2 = cote de la bordure supérieure du lamier côté gauche
à la bordure supérieure du lamier droit
X3
X2
NOvAcAT 261: X2 = 175 mm
NOvAcAT 301: X2 = 300 mm
NOvAcAT 351: X2 = 300 mm
2300-FR WARTUNG_3751
EntrEtiEn Et maintEnancE
• Le côté sur lequel se trouve le bouchon de
remplissage doit rester au sol.
•Lever l'autre extrémité du lamier de (x3) et le caler
correctement avec des cales appropriées.
• La largeur de la barre de coupe doit être exactement
en position horizontale.
2. laisser le lamier environ 15min dans cette
position.
• Ce temps est nécessaire afin que l'huile puisse
descendre dans le fond du carter.
3. dévisser le bouchon de remplissage (63).
Mesurer le niveau d'huile par l'orifice (63).
4. contrôle du niveau de l'huile
RemARque
dommages matériels - dus à trop ou trop peu d'huile.
•
Le temps passé depuis le calage du lamier
La largeur de la barre de coupe doit être
exactement en position horizontale (voir
photo)
4.1 contrôle du niveau d'huile sur NOvAcAT 261
et NOvAcAT 351
Le niveau d'huile est correct lorsque l'huile arrive à
l'orifice (63).
OIL LEVEL
X1
- 37 -
X1
TD17/99/10
