Dimensions de suspension de l'appareil
T
T
AILLE
YPE
a
tous les modèles
b
tous les modèles
c
tous les modèles
d
100
100 avec tiges filetées
150
150 avec tiges filetées
200
200 avec tiges filetées
250 (six tiges filetées)
250 avec tiges filetées
(six tiges filetées)

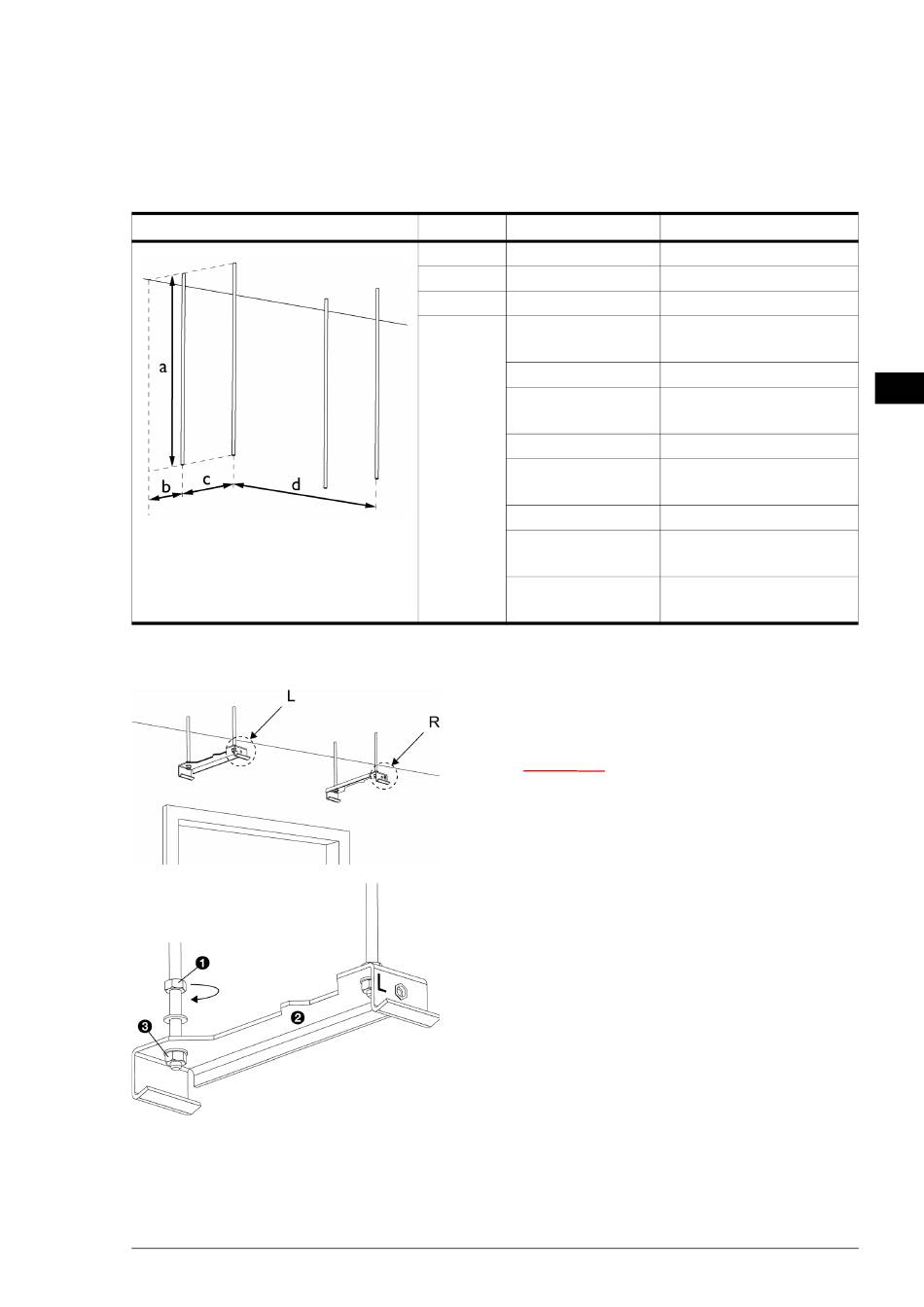

2.3.5 Fixation des supports de suspension
Monter les étriers de suspension aux tiges filetées ou aux
consoles murales.
Remarque :
n
Placer l'étrier gauche (L) et l'étrier droite (R) en
bonne position.
1. Visser un contre-écrou 1 sur chaque tige filetée.
2. Placer les étriers de suspension 2 sur les tiges filetées et
mettre les écrous 3.
3. Vérifier que les étriers de suspension sont bien
horizontaux et à une hauteur identique.
4. Bloquer chaque étrier de suspension en serrant les contre-
écrous 1.
I
NSTALLATION
D
IMENSIONS
au besoin
4 11/16" /119 mm
7 3/4" /197 mm
19 11/16" /500 mm
± 5" /125 mm
34 23/32" /882 mm
39 3/8" /1000 mm
± 5" /125 mm
54 13/32" /1382 mm
59 1/16" /1500 mm
± 5" /125 mm
74 3/32" /1882 mm
2 x 39 3/8" /2 x 1000 mm
± 5 2/6" / 60 mm
2 x 46 57/64" /2 x 1191 mm
