G. Remplacement de l'ensemble de tubes profilés
Démontage de l'ensemble des tubes profilés
1. Retirez le protecteur de droite en le soulevant vers le côté.
2. Enlevez les 4 vis du couvercle d'accès au canal et enlevez
le couvercle.
3. Enlevez les 2 écrous du canal situés dans la chambre au
moyen d'une clé à douilles de 7/16 po. Sortez l'ensemble
de tubes.
REMARQUE : Recouvrez les boulons d'huile pénétrante
pendant 15 minutes minimum avant d'essayer de
les enlever.
Remplacement de l'ensemble de tubes profilés
1. Glissez un joint sur chaque tube.
2. Glissez l'ensemble de tubes dans la face latérale de
la boîte à feu et insérez chaque tube dans le trou
correspondant du support de l'ensemble, en commençant
par le trou arrière.
3. Assurez-vous que l'ensemble de tubes est à égalité
contre le côté de l'appareil et fixé avec les écrous.
4. Réinstallez le couvercle du canal et le protecteur latéral.
Support de l'ensemble de tubes profilés

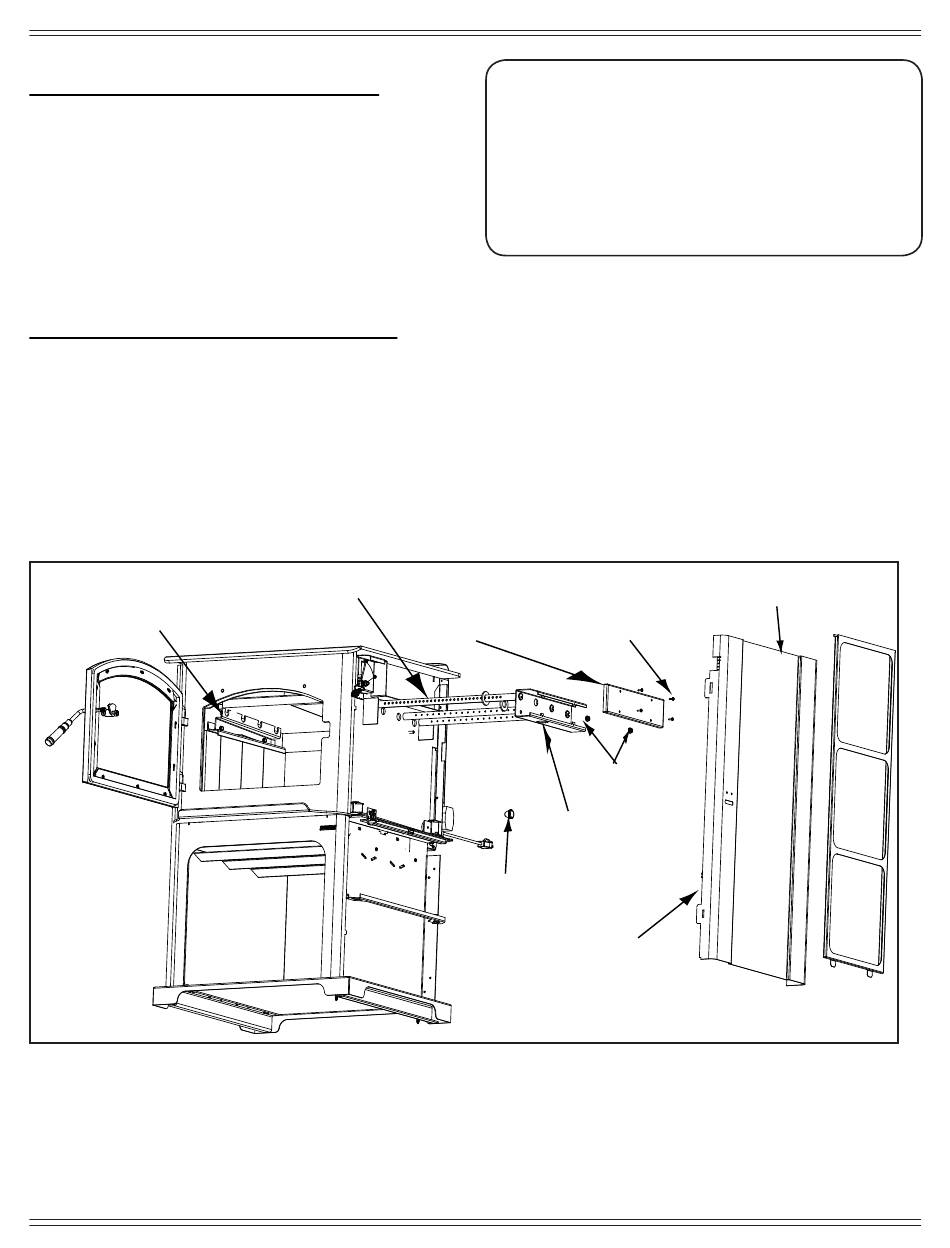

Figure 21.1
23 Septembre 2016
Glissez un joint
sur chaque tube.
Couvercle
d'accès au
canal
Bouton de
contrôle ACC
7037-167D
REMARQUE : Dégagement pour l'entretien
Afin de remplacer l'ensemble de tubes, un dégagement
de 433 mm (19 po) est nécessaire sur le côté droit de
l'appareil pour pouvoir enlever les tubes sans déplacer
l'appareil.
Si un tel espace n'est pas disponible, l'appareil devra être
déconnecté de la cheminée pour pouvoir procéder au
remplacement des tubes.
Vis du couvercle
du profilé (4)
Écrous du
canal (2)
Assemblage des
tubes profilés
Panneau latéral
Discovery III
Soulevez
pour retirer
