1.Cacciavite
2.Seghetto a mano
3.Trapano alesatore
4.Chiave fissa (17,19 e 26mm)
Accessori
N.
Accessori
1
Telecomando
2
Batteria secca R-03
3
Piastra di montaggio
4
Tubo di scarico
5
Vite ø4X25 Calotta in
plastica
Raccordo
di
6
scarico
7
Cuscinetto
8
Piastra supporto tubi
Componenti opzionali per le tubature
Contrassegno
Nome componente
Nastro non adesivo
Nastro non adesivo
Carrello (L.S) con viti
Cavo elettrico di
connessione per
elemento interno ed
esterno
Tubo di scarico
Materiale isolante per
riscaldamento
Tappo per foro per
tubi
I contrassegni da
componenti
La distanza tra l'elemento interno e il pavimento dovrebbe essere
superiore a 2 m.
All manuals and user guides at all-guides.com
Attrezzi necessari per l'installazione
5.Chiave dinamometrica (17mm, 22mm, 26mm)
6.Taglia tubi
7.Flangiatubi
8.Coltello

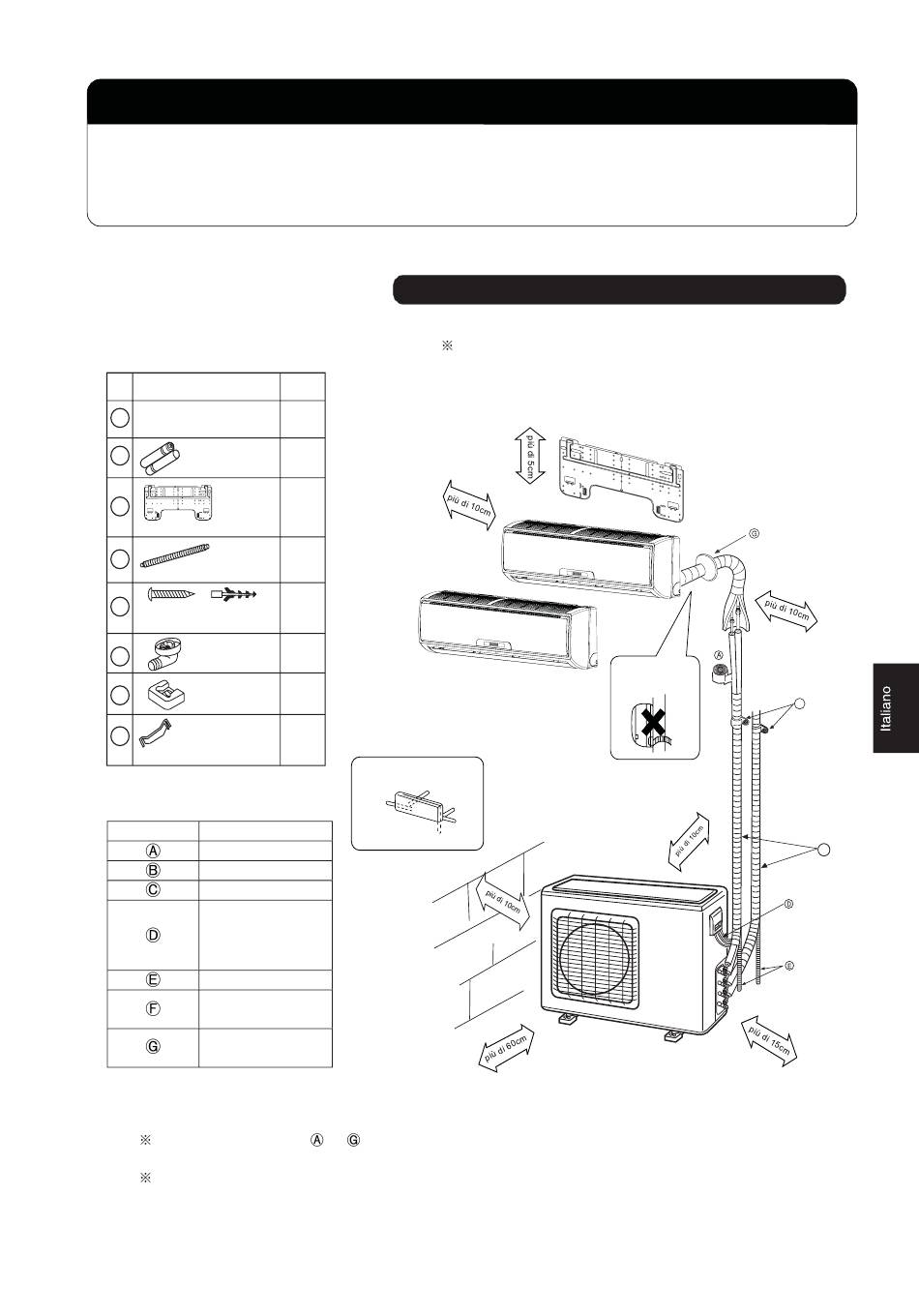

Disegno per l'installazione dell'elemento interno e di quello esterno
I modelli adottano il refrigerante R410A privo di HFC
Numero di
articoli
1
2
1
1
Unità interna
4
Unità interna
B
1
4
1
Disposizione della direzione delle tubature
Sinistra posteriore
Sinistra
Posteriore
destra
Destra
Sotto
a
nella figura indicano i numeri dei
9.Pinza
10.Rilevatore di perdite di gas o
soluzione di acqua saponata
11.Nastro di misurazione
A
Bisogna fare attenzione
al sollevamento del
ubo di scarico
17
12.Alesatore
C
D
