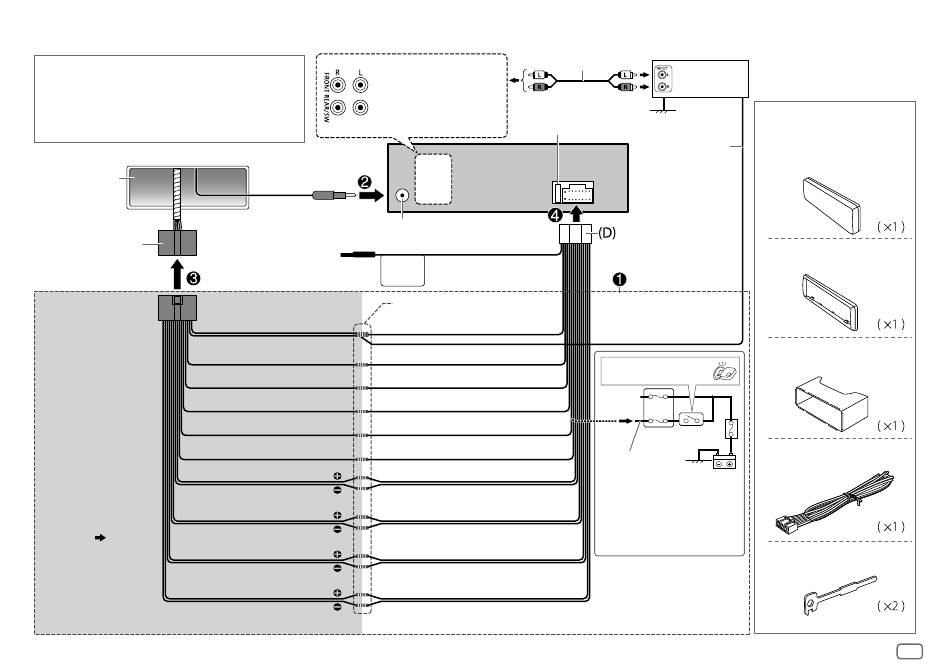

Kablo bağlantısı
ÖNEMLİ
Üniteyi ticari olarak kullanışlı ve arabanız için özel kablo demeti
ile montaj yapmanızı ve güvenliğiniz için bu işi profesyonellere
bırakmanızı tavsiye ediyoruz. Araç ses sistemi satıcınıza danışın.
Araç gösterge paneli
Fabrika kablo seri
(araç)
Özel kablo seti (ayrıca satın
alınır)
Mavi: Güç antenine gider
Mavi/beyaz: Güçlendiriciye gider
* 2
Harici subwoofer
amplifikatör olmadan
bu ucu kullanarak
doğrudan bir
subwoofer hoparlörünü
de bağlayabilirsiniz.
10
Ayar için .
Önerilen bağlantı
Ön çıkış
Arka çıkış/subwoofer çıkışı
Anten terminali
Direksiyon üzerinden
Açık mavi/sarı
uzaktan kumanda
STEERING
adaptörüne
WHEEL
REMOTE
Aynı kablo setini birlikte bağlayın.
Mavi/beyaz: (200 mA max.) mesafeli
Turuncu/beyaz: Aydınlatma
Kahverengi: Tel susturma
Sarı: 12 V Batarya
Kırmızı: 12 V Ateşleme
Siyah: Topraklama
Gri: Ön hoparlör (sağ)
Gri/siyah
Beyaz: Ön hoparlör (sol)
Beyaz/siyah
Mor: Arka hoparlör (sağ)
Mor/siyah
Yeşil: Arka hoparlör (sol) *
2
Yeşil/siyah *
Sinyal kablosu
(ürünle birlikte verilmez)
Sigorta (10 A)
Uzaktan kumanda kablosu
(ürünle birlikte verilmez)
Ateşleme anahtarı
Araba sigorta bloku
Ayrı kırmızı tel
Eğer cihazınızın fabrika kablo setinde
"12 V ateşleme anahtar" teli yoksa bu
bağlantıyı yapın.
2
* 1
Ampflikatörün topraklama telini
üniteye zarar vermeden arabanın
şasisine sıkıca bağlayın.
1
JVC Güçlendirici *
Montaj için parça
listesi
(A)
Ön panel
(B)
Çerçeve plakası
(C)
Montaj kovanı
(D)
Kablo seti
(E)
Çıkarma tuşu
