Pour être sûr que le relais de démarrage fonctionnera
et que les surcharges ne provoqueront pas des
«déclenchements intempestifs», installer la boîte de
commande en orientant son dessus vers le haut.
Câbler la boîte de commande comme il est indiqué
aux Fig. 1A et Fig. 1B. La pompe ne fonctionnera pas
sans une boîte de commande. Sur les boîtes de luxe,
un interrupteur ou un fil volant doit être branché entre
les bornes «SW» et «L2». Les moteurs à trois fils
brûleront si une boîte de commande n'est pas utilisée.
L'installation doit comprendre une protection des cir-
cuits et des éléments conformément au code de la
municipalité, au National Electrical Code des États-
Unis ou au Code canadien de l'électricité.
Si le dispositif de protection principal entre les sur-
charges thermiques se déclenche, voir :
1. si un condensateur n'est pas en court-circuit.
2. s'il n'y a pas de problèmes de tension.
3. si la pompe n'est pas surchargée ou bloquée.
NOTA : Assortir le moteur à la boîte de commande,
comme il est indiqué ci-dessous.
TABLEAU IV : Choix des boîtes de
commande
ch
Tension
1/2
230
R43B0005A2
3/4
230
R43B0007A2
1
230
R43B0010A2
1-1/2
230
R43B0015A2
All manuals and user guides at all-guides.com
N° de
N° de boîtes
moteur
de commande
FP217-810
FP217-811
FP217-812
FP3492-01
Ligne 115 V
115V or
Terre
ou 230 V
Ground
230V Line
Fused
Sectionneur
disconnect
à fusibles
switch
L1 M1
L2
Rouge
Jaune
Yellow
Noir

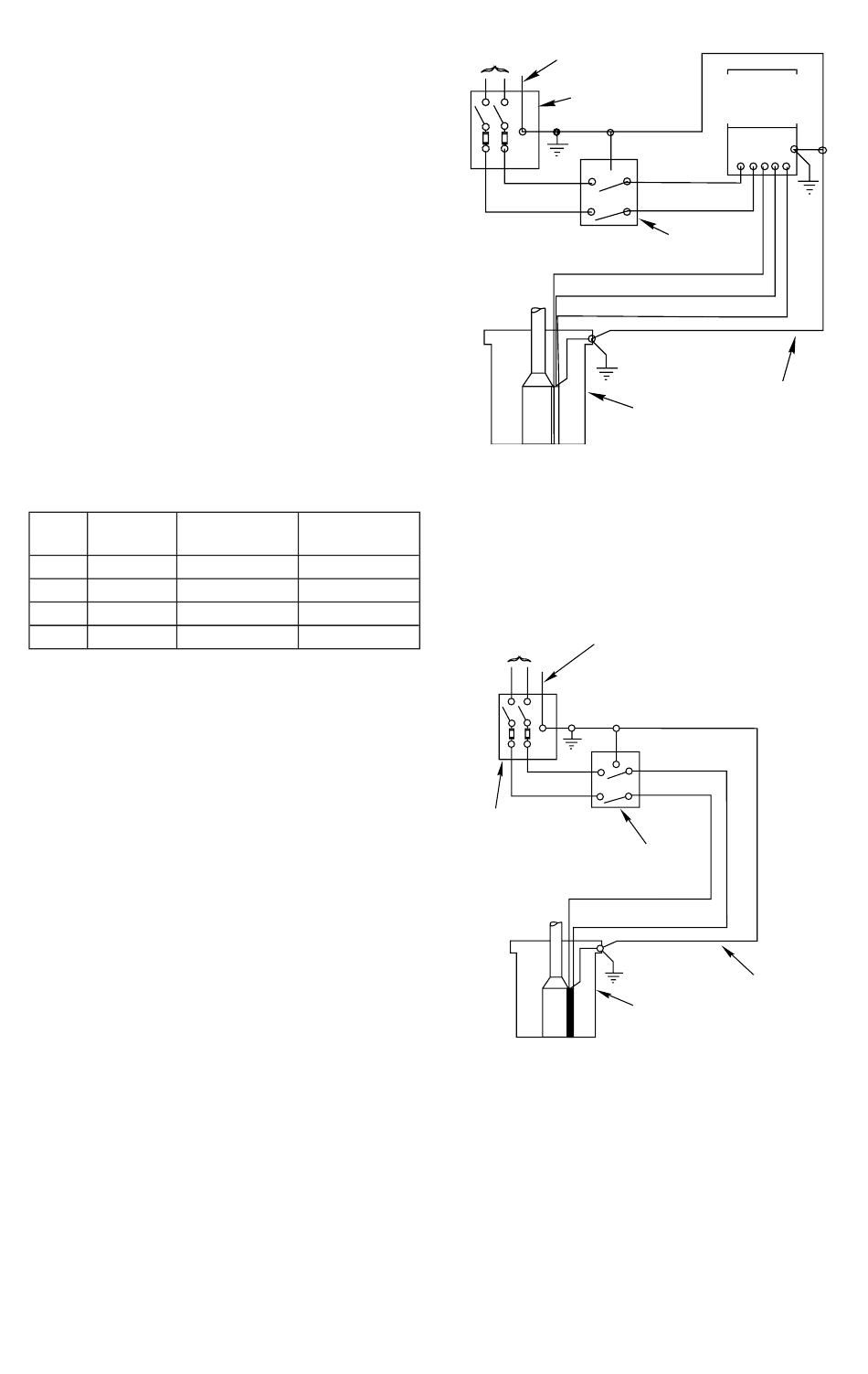

FIGURE 1A - Boîte de coupure rapide à 3 fils. Pour
