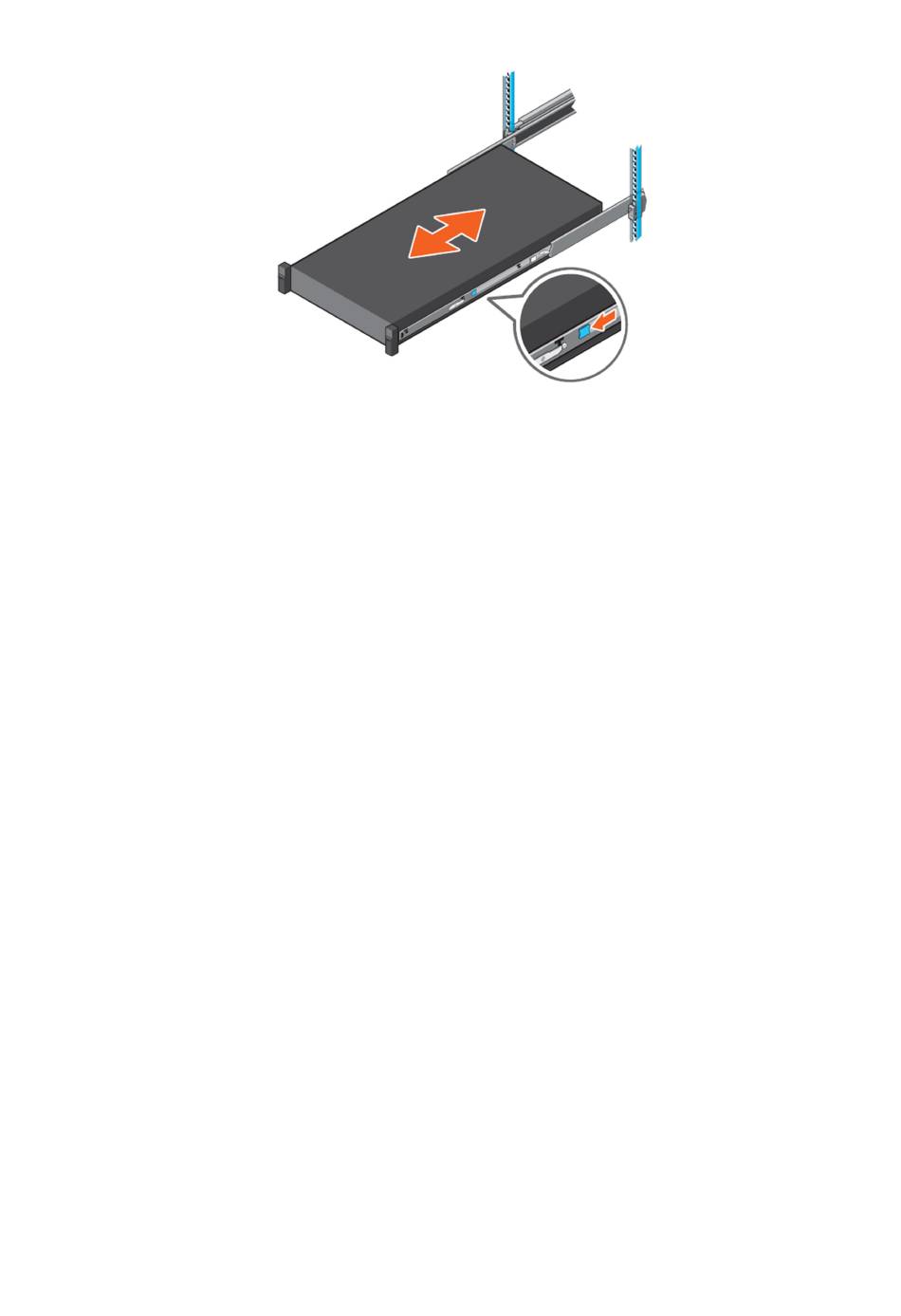

Figure 15. Faites glisser le système dans le rack
Installation des bras de gestion des câbles
À propos de cette tâche
Pour orienter correctement les bras de gestion des câbles, tenez-les avec le côté argenté vers le bas. Les termes « Upper » (supérieur,
haut) et « Lower » (inférieur, bas) sur les bras doivent être lisibles.
Étapes
1. Installation du bras inférieur de gestion des câbles :
a. Sur le côté droit à l'arrière de l'armoire, alignez les deux loquets de fixation sur les deux clips de rail inférieurs. Insérez les loquets de
fixation dans les clips jusqu'à ce que vous ressentiez et entendiez un déclic.
2. Installation du bras supérieur de gestion des câbles :
a. Sur le côté gauche à l'arrière de l'armoire, alignez les deux loquets de fixation sur les deux clips de rail supérieurs. Insérez les loquets
de fixation dans les clips jusqu'à ce que vous ressentiez et entendiez un déclic.
20 Installez un nouveau Boîtier de base et un boîtier d'extension en option
