Remplacer une carte DIB
Étapes
1. Alignez la carte DIB avec le logement vide et poussez-la délicatement dans le logement jusqu'à ce que les loquets soient enclenchés et
commencent à monter.

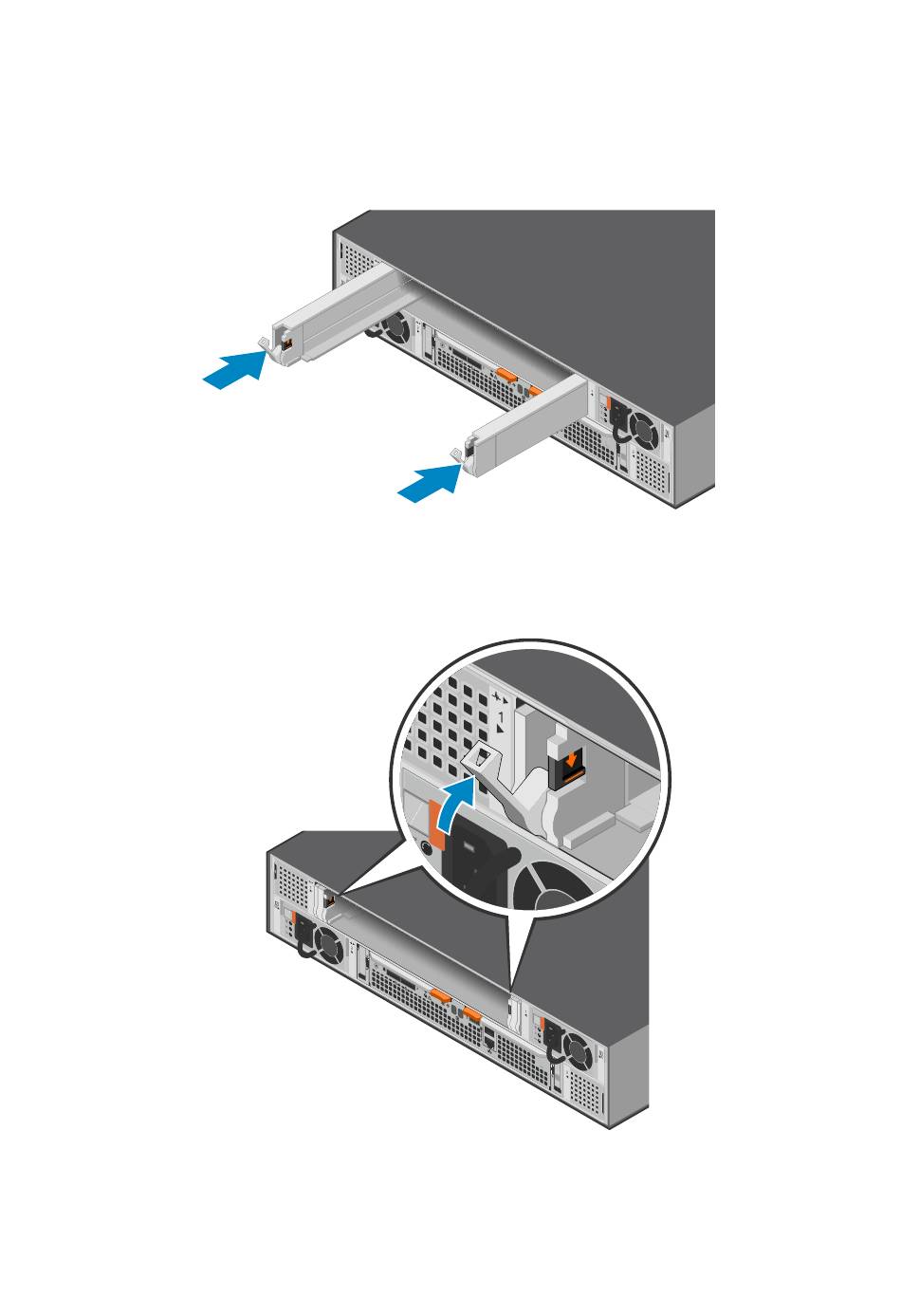

Figure 127. Installation d'une carte DIB
2. Appuyez sur les loquets de la carte DIB pour les verrouiller.
Figure 128. Verrouillage en place de la carte DIB
3. Remettez en place le module d'accès en suivant les instructions de la section
110 Procédures de maintenance Boîtier d'extension NVMe
Installer un module d'accès.
