2. Rail interne
3. Fixez les rails internes sur les côtés du système en alignant les logements en J du rail avec les entretoises du système et en faisant
glisser le système vers l'avant jusqu'à ce qu'ils s'enclenchent.

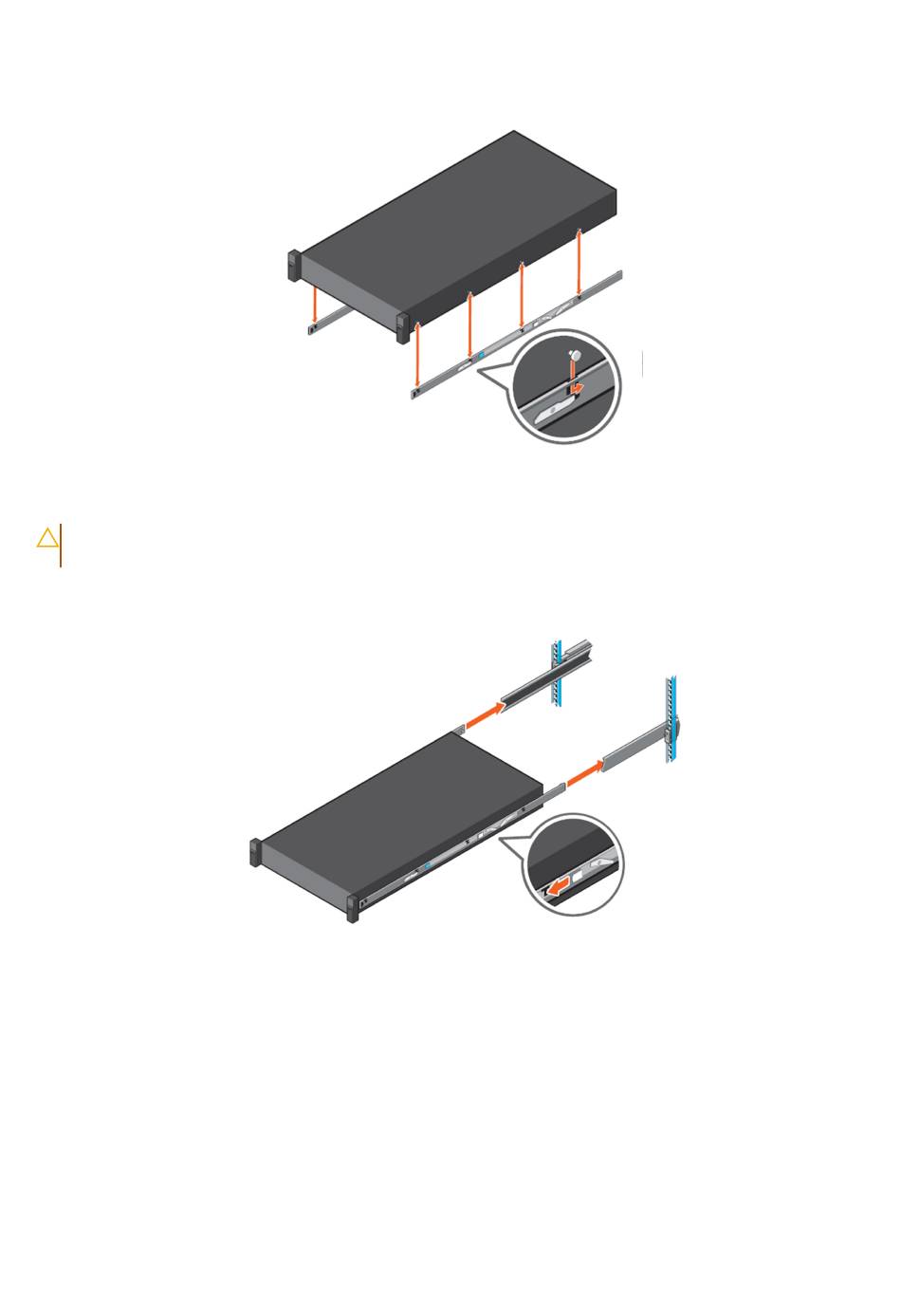

Figure 13. Fixez les glissières internes sur le système
4. Vérifiez que tous les logements en J des rails sont alignés avec les entretoises des rails du système.
PRÉCAUTION : Une installation incorrecte sur les rails peut endommager les rails ou entraîner la chute du système
lorsqu'il est étendu.
5. Une fois les rails intermédiaires étendus, installez le système dans les rails étendus.
Figure 14. Installation du système dans les rails étendus
6. Tirez les languettes de blocage orange vers l'avant sur les deux glissières et faites glisser le système dans le rack.
