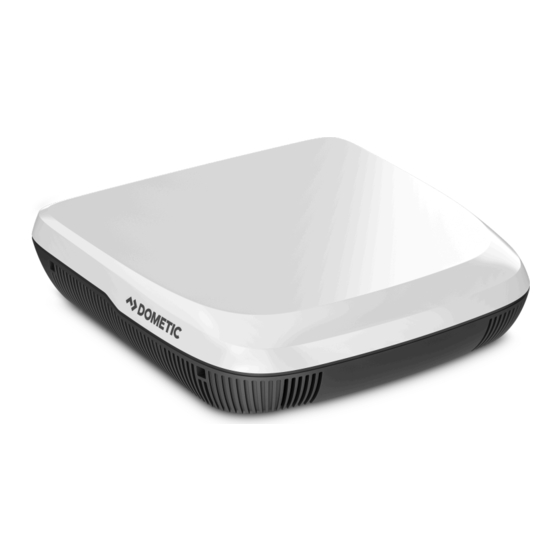

- Page 1 CLIMATE CONTROL ROOF TOP VENTILATION SYSTEM ACC3100D Solar Panel Solar panel Service Kit Instructions........3 Panneau solaire Instructions pour le kit de service....20 Panel solar Instrucciones del kit de servicio......37...
-
Page 20: Remarques Importantes
Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, consulter le site documents.dometic.com. 2 Signification des symboles DANGER ! indiquent une situation dangereuse qui, si elle n’est pas évitée, entraînera des blessures graves, voire... -
Page 21: Consignes De Sécurité
Remarque Informations complémentaires sur l’utilisation de ce produit. 3 Consignes de sécurité Respectez également les consignes de sécurité et autres prescriptions fournies par le fabricant du véhicule et par les ateliers agréés. Sécurité générale AVERTISSEMENT ! Risque d’explosion N’exposez pas la batterie au feu ou à une température excessive (≥ 130 °C (266 °F)). AVERTISSEMENT ! Risque d’électrocution •... -
Page 22: Installation De L'appareil En Toute Sécurité
AVERTISSEMENT ! Risque pour la santé • Ce panneau solaire et cette batterie peuvent être utilisés par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’ex- périence et de connaissances, s’ils sont sous surveillance ou ont reçu des instructions sur l’utilisation du panneau solaire et de la batterie en toute sécurité... -
Page 23: Consignes De Sécurité Relatives Au Raccordement Électrique De L'appareil
• Sécurisez la zone de travail de sorte qu’aucune autre personne ne puisse être blessée. AVIS ! Risque d’endommagement • Un panneau solaire mal monté peut se détacher et tomber. N’utilisez pas de silicone ni aucun autre type de colle que celui fourni pour garantir une adhérence optimale. •... -
Page 24: Contenu De La Livraison
Étiquette du produit 5 Usage conforme Le panneau solaire est uniquement destiné à être utilisé avec les systèmes de ventilation de toit ACC3100D. Le pan- neau solaire convertit la lumière du soleil en courant continu (CC) pour alimenter le système de ventilation. -
Page 25: Description Technique
• de modifications apportées au produit sans autorisation explicite du fabricant • d’usages différents de ceux décrits dans ce manuel. Dometic se réserve le droit de modifier l’apparence et les spécifications produit. 6 Description technique Le panneau solaire est composé de 30 cellules solaires individuelles. Le panneau solaire est déjà monté sur l’unité de toit du système de ventilation. - Page 26 2. Démontez l’unité de toit. 3. Démontez le capot central du caisson de distribution d’air. 12 Vg 4. Débranchez la prise C1 pour déconnecter l’alimentation.
- Page 27 5. Installez la batterie sur le capot intérieur. ...
- Page 28 6. Installez l’unité de toit avec le panneau solaire. Remarque Le câble du panneau solaire doit être mobile. ...
- Page 29 Tirez les câbles avec précaution pour garantir qu’aucune boucle de câble ne pénètre dans le rotor du ventila- teur. 8. Installez le circuit imprimé secondaire. Retirez le cavalier du circuit imprimé principal pour activer l’alimentation du panneau solaire. ...
- Page 30 10. Branchez le câble d’interface (3) à la connexion d’interface (C13) et à la connexion 12 V (C18). Douille Description Câble de connexion 12 V Câble de connexion de batterie 12 V Câble d’interface Connexion de batterie 12 V Connexion 12 V Connexion de l’interface Connexion de la thermistance de la batterie...
- Page 31 13. Branchez le câble du panneau solaire (2) à la connexion du panneau solaire (C14). Douille Description Câble de la batterie Câble du panneau solaire Câble de connexion 12 V Alimentation d’entrée de la batterie du véhicule Connexion du panneau solaire Connexion +/- de la batterie Connexion de la thermistance de la batterie 14.
- Page 32 17. Retirez le filtre à air extérieur. 18. Apposez l’étiquette du produit sur le capot central du caisson de distribution d’air. 19. Replacez le filtre à air extérieur sur le capot central du caisson de distribution d’air.
-
Page 33: Utilisation
20. Fixez le capot central du caisson de distribution d’air au capot intérieur. 8 Utilisation Le bouton de l’écran du système de ventilation s’allume. Conseils d’utilisation Pour une utilisation optimale du système solaire, notez ce qui suit : • La quantité d’électricité produite par le système solaire diffère en fonction de l’intensité du rayonnement so- laire pendant la journée. -
Page 34: Dépannage
Laissez les panneaux solaires refroidir avant de les nettoyer afin d’éviter toute brûlure ou détérioration des panneaux solaires en raison de différences de température excessives. Nettoyez les panneaux solaires tôt le matin ou en fin d’après-midi, lorsque la lumière du soleil est faible et que les panneaux solaires sont plus froids. -
Page 35: Mise Au Rebut
Recyclage des emballages : Dans la mesure du possible, jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet. 12 Garantie GARANTIE LIMITÉE DISPONIBLE À L’ADRESSE DOMETIC.COM/WARRANTY. POUR TOUTE QUESTION OU POUR OBTENIR UNE COPIE GRATUITE DE LA GARANTIE LIMITÉE, CONTACTEZ LE SERVICE GARANTIE DOMETIC À L’ADRESSE SUIVANTE :... -
Page 36: Caractéristiques Techniques
13 Caractéristiques techniques Panneau solaire - ACC3100D Alimentation d’entrée nominale 30 Wp Poids 2.5 kg Batterie - ACC3100D Type LiFePo4 4S1P Tension 12,8 V Capacité nominale 6 Ah...
