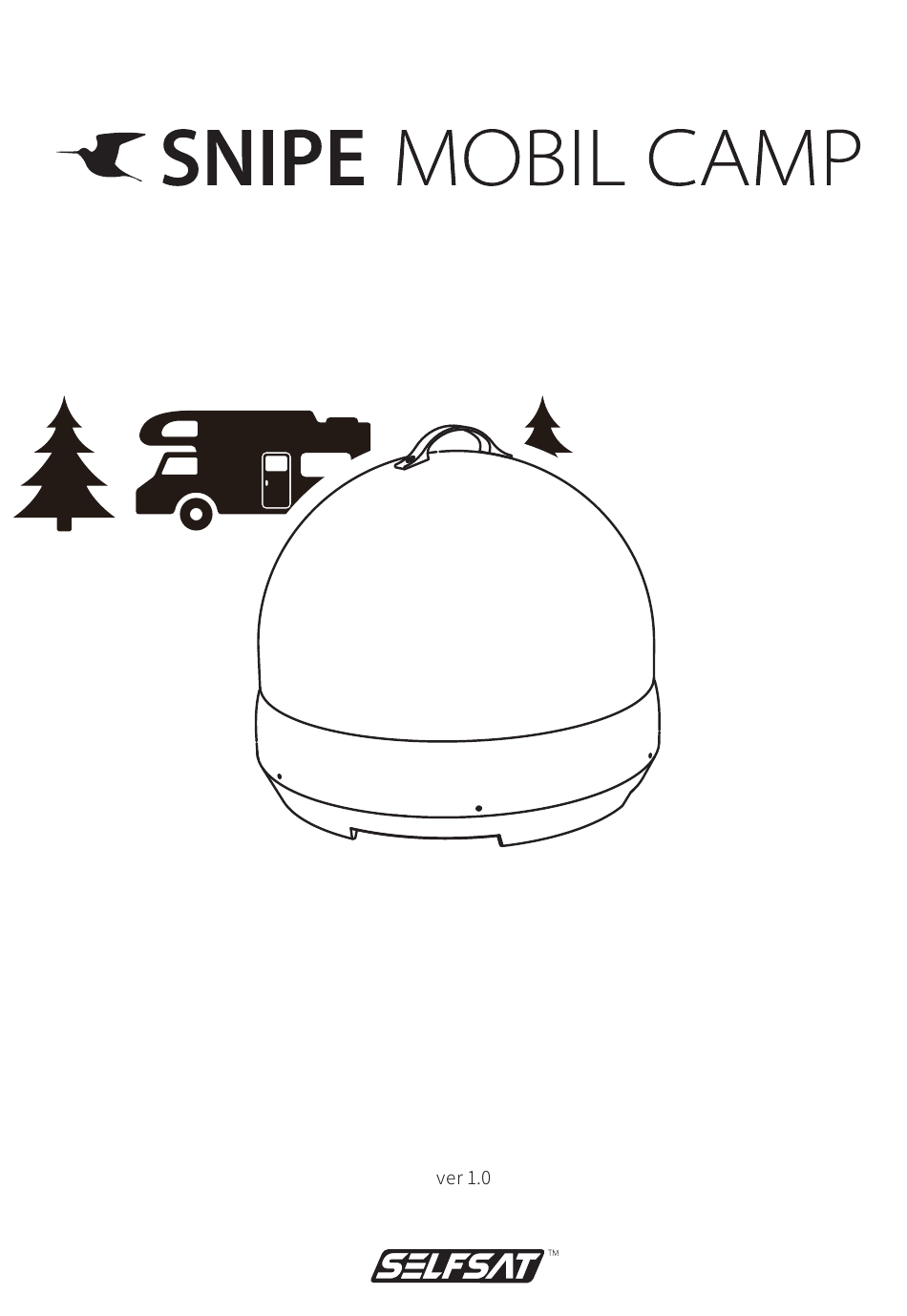

SELFSAT SNIPE MOBIL CAMP Manuel Utilisateur
Manuels Connexes pour SELFSAT SNIPE MOBIL CAMP
Sommaire des Matières pour SELFSAT SNIPE MOBIL CAMP
- Page 33 Sommaire 1. Informations générales 1-1. Introduction ................... . . 1-2.
-
Page 34: Informations Générales
1. Informations générales 1-1. Introduction Ces instructions décrivent les fonctions et le fonctionnement du système de satellite antenne portable. Un fonctionnement correct et sûr du système ne peut être assuré qu'en suivant ces instructions. Votre antenne est un système d'antenne de télévision par satellite intelligent qui peut s'aligner automatiquement vers un satellite préréglé, tant que le système est situé... -
Page 35: Notice De Sécurité
1-3. Notice de sécurité Avant d'utiliser ce produit, veuillez lire attentivement ce manuel et suivre à la lettre toutes les instructions d'installation, de montage et d'orientation. Les instructions doivent être respectées afin d'éviter tout problème technique. : • N'ouvrez pas le cache de protection, toute tentative de réparation par une personne non qualifiée peut être dangereuse et entraîner l'annulation de la garantie. -
Page 36: Ensemble De Composants
2. Contenu 2-1. Ensemble de composants Unité principale Contrôleur Contrôleur bras de fixation, Couvercle du câble arrière Téelécommande RF Câble d'entrée d'alimentation Câble de signal - 10m (Adaptateur allume-cigare) (X2 pour les sorties jumelles optionnelles) Câble STB - 1m Boulon (F/H 4x20 (4)) Manuel d'utilisation ※... -
Page 37: Nom Des Pièces
2-2. Noms des pièces Unité principale Télécommande RF Poignée Touche d'alimentation Touches de mise en sourdine Touches de flèches Antenne Touche DiSEqC Touche SET au Contrôleur (port « ANT ») au décodeur (boîtier unique contenant le codeur et le convertisseur) (en option) Anneau de protection du vol Contrôleur •... -
Page 38: Couverture
3. Couverture 3-1. Couverture Astra2 @ 28.2°E Astra1 @ 19.2°E HotBird @ 13.0°E Eutelsat 5W @ 5.0°W REMARQUE ※ Il peut y avoir des restrictions sur la réception de radiodiffusion en fonction de la région et cible satellite. ※ Il y a une différence dans le meil.leur angle de biais pour le satellite cible selon la région. -
Page 39: Ajustement D'inclinaison
3-2. Ajustement de l'inclinaison En ajustant l'angle de biais pour correspondre au satellite cible, davantage de canaux peuvent être reçu L’ajustement de l'inclinaison dans ce produit inclut le processus de retrait du boîtier. ※ ※ Comme il y aurait une limitation de garantie pour les produits dont le joint est endommagé. -
Page 40: Mode D'empoli
4. Mode d'emploi 4-1. Diagramme de la connexion UNITÉ PRINCIPALE Câble de signal (10m) CONTRÔLEUR ※Connexion supplémentaire pour deux sorties • Il y de connexion unique câble de l'unité principale au contrôleur • Utilisez le câble de signal pour connecter le contrôleur et le câble s'éloignant de l'unité principale •... -
Page 41: Protection Améliorée Du Vol
4-2. Protection améliorée du vol Double surveillance du vol par verrouillage et système d’alarme CONTRÔLEUR UNITÉ PRINCIPALE • Système de verrouillage d'antenne visible (Anneau pouvant être lié avec une chaîne) • Système d'alarme à antenne invisible (La sonnerie d'alarme est activée lorsque le câble est déconnecté... -
Page 42: Description Fonctionnelle
5. Description fonctionnelle 5-1. Allumer / éteindre Allumer l’interrupteur arrière du contrôleur Appuyer sur le bouton d'alimentation pour allumer / éteindre Lorsque l’interrupteur est en marche, le fonctionnement peut être réglé par télécommande 5-2. Recherche du satellite Tous les voyants à LED de satellite clignotent par satellite et le système est affiché comme image ci-dessous Search LED : satellite de recherche (●)/ trouvé... -
Page 43: Réglage De Diseqc
5-3. Réglage de DiSEqC Consultez les pré-satellites UNIT pour DiSEqC 1.1 lors de la configuration de l'utilisateur à STB Satellite LNB 1 ASTRA2 LNB 2 ASTRA1 LNB 3 HOTBIRD LNB 4 EUTELSAT 5W Le réglage par défaut pour DiSEqC est désactivé, le témoin lumineux à LED DiSEqC est désactivé DiSEqC Activé(●) / Désactivé(○) Pour activer / désactiver la fonction, le bouton DiSEqC pour que DiSEqC puisse être exécutée après l'avoir appuyé... -
Page 44: Mise A Jour Programme
USB vide S'il vous plaît aller sur le site www.selfsat.com afin de télécharger le programme de mise à jour (logiciel) Dans le cas où un contrôleur ne reconnaît pas le lecteur USB, sortez le USB et le brancher dans un ordinateur. -
Page 45: Solutions Aux Problèmes
6. Solutions aux problèmes Il ya un certain nombre de problèmes communs qui peuvent affecter la qualité de réception du signal ou le fonctionnement de l’antenne. Les sections suivantes traitent de ces questions et les solutions possibles A. Pas de réeaction lors de la mise en tension du contrôleur Vérifiez de nouveau que toutes les connections on été... -
Page 46: Spécifications
7. Spécifications 7-1. Dimensions 450 mm 380 mm 410 mm 450 mm 7-2. Spécifications Fréquence d'entrée 10.7 ~ 12.75 GHz Polarisation Horizontale / Vericale Gain de l'antenne 31.0 dBi Dimensions (DxH) / Poids 450 X 410 mm / 4.7 kg Min EIRP 51 dBW Rayon d'angle (EL / AZ) - Page 48 #637, Smart-Hub Industry-University Convergence Center, 237 Sangidaehak-ro, Siheung-si, Gyeonggi-do, Korea TEL : +82 31 8041 1500 FAX : +82 31 8041 1550 E-MAIL : sales@selfsat.com I DO IT France 10 Rue du Platine – Parc d’Activité Zone 3 77176 Savigny-le-Temple – FRANCE...
