Modification de la roue pivotante avant
Robot tondeuse Haven
N° de modèle 163-1940
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Aucune pièce requise
Aucune pièce requise
Aucune pièce requise
Support de roulement supérieur
Support de roulement inférieur
Boulon (5/16" x 2")
Écrou
Douille
Rondelle
Roue pivotante
Goupille fendue
Aucune pièce requise
Préparation de la machine
1.
Appuyez sur le bouton d'
2.
Couchez la tondeuse sur le côté.
3.
Tournez la commande Marche/Arrêt à la position A
1. Position
FERMÉE
© 2025—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
™
Qté
–
–
–
2
2
1
1
2
4
2
2
–
et attendez l'arrêt complet de toutes les pièces mobiles.
ARRÊT
Enregistrez votre produit à
www.Toro.com.
Préparation de la machine.
Dépose du carénage.
Dépose des roulements existants.
Montage du kit.
Montage du carénage.
.
RRÊT

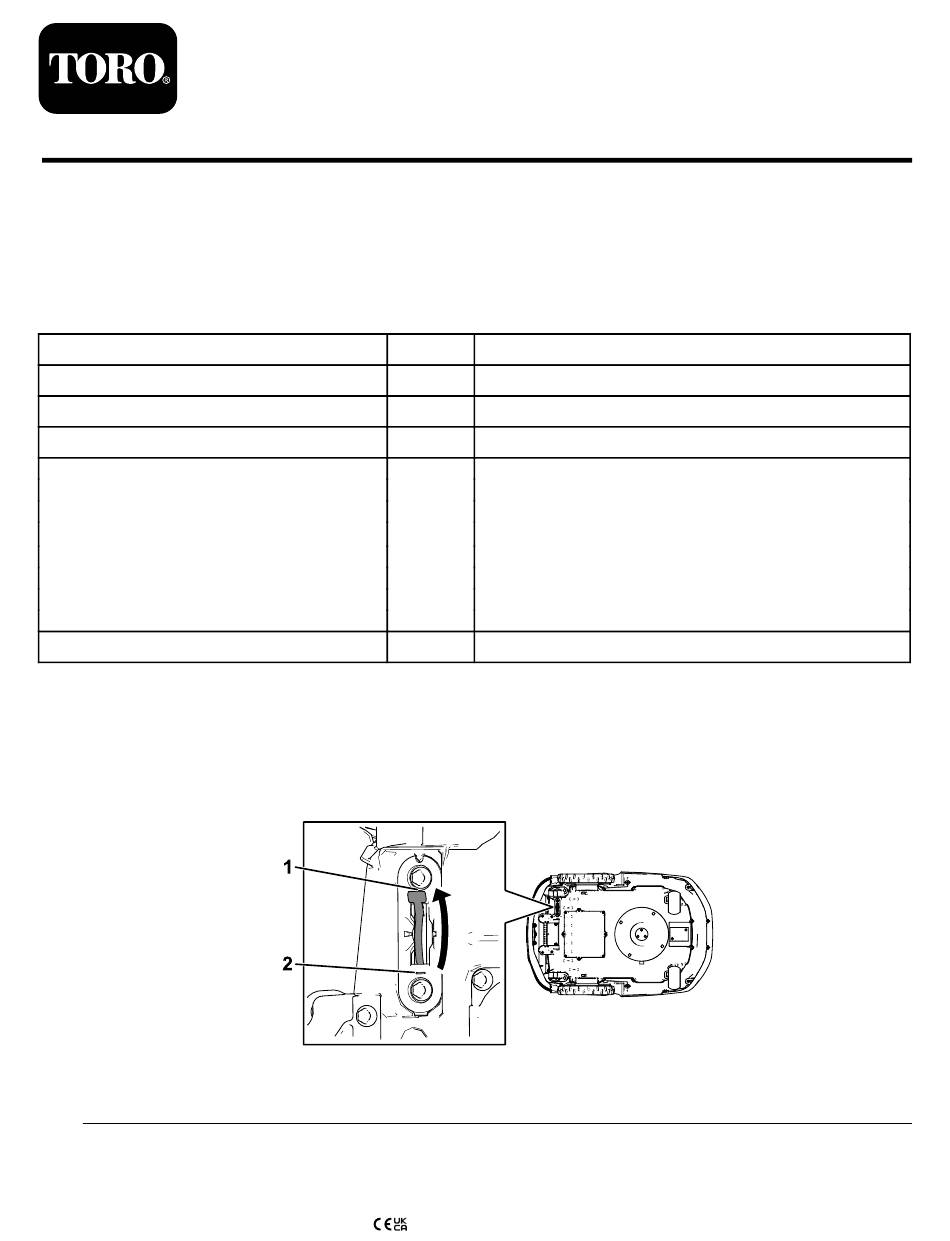

Figure 1
2. Position
OUVERTE
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
Tous droits réservés
Form No. 3473-374 Rev A
Instructions de montage
Utilisation
*3473-374*
g535280
