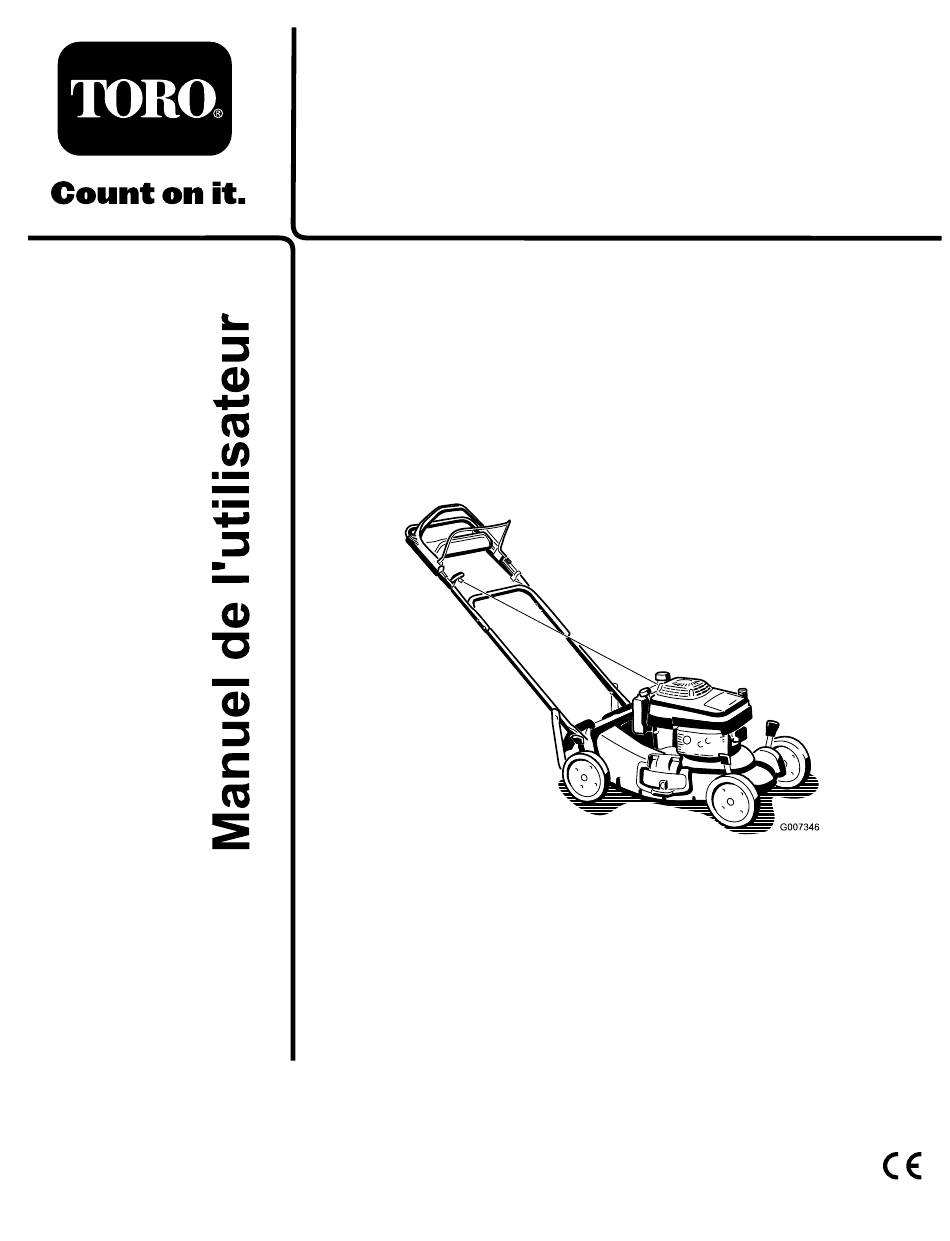

- Page 1 Form No. 3361-125 Rev A Tondeuse Commercial HD53 N° de modèle 22164TE—N° de série 290000001 et suivants Pour enregistrer votre produit ou pour télécharger gratuitement un Manuel de l'utilisateur ou un Catalogue de pièces, Traduction du texte d'origine (FR) visitez www.Toro.com.
-
Page 2: Table Des Matières
Autocollants de sécurité et d'instruction ....5 Lorsque vous contactez un distributeur ou un réparateur Mise en service............. 6 Toro agréé pour l'entretien de votre machine, pour vous 1 Montage du guidon..........6 procurer des pièces Toro d'origine ou pour obtenir des 2 Plein d'huile du carter moteur...... -
Page 3: Sécurité
N'enlevez jamais le bouchon du réservoir de carburant et n'ajoutez jamais de carburant lorsque le La société Toro a conçu et testé votre tondeuse pour moteur tourne ou qu'il est chaud. qu'elle fonctionne correctement et sans danger à condition de respecter rigoureusement les instructions •... -
Page 4: Entretien Et Remisage
• Pour préserver le bon fonctionnement et la sécurité de la machine, n'utilisez que des • Coupez le moteur et débranchez la bougie pièces de rechange et des accessoires Toro – avant de dégager ou désobstruer l'éjecteur. d'origine. N'utilisez pas de pièces et accessoires –... -
Page 5: Pression Acoustique
Pression acoustique mesures effectuées sur des machines identiques selon la norme ISO 11094. Cette machine produit un niveau de pression acoustique pondéré A continu équivalent de 88 dBA à l'oreille Vibrations au niveau des de l'utilisateur, d'après des mesures effectuées sur des machines identiques selon les normes EN 836 et mains et des bras ISO 11201. -
Page 6: Mise En Service
Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation – Aucune pièce requise Remplissez le carter moteur. – Aucune pièce requise Réglez la hauteur du guidon. Remarque: Les côtés gauche et droit de la machine sont déterminés d’après la position de conduite. -
Page 7: Plein D'huile Du Carter Moteur
Remarque: La tige carrée des boulons ne s'adaptera pas immédiatement dans les trous ronds. • Si les trous du guidon sont carrés, alignez les têtes ovales des boulons sur le guidon comme illustré à la Figure 3, insérez la tige carrée dans le guidon de sorte que les têtes des boulons soit appuyée contre le guidon, et serrez les contre-écrous 1 2 3 4 5... -
Page 8: Vue D'ensemble Du Produit
Vue d'ensemble du 1. Enlevez les fixations qui assujettissent les supports du guidon aux extrémités de la partie inférieure du produit guidon. 2. Insérez le boulon dans le trou de chaque support de sorte à régler le guidon à la position voulue, puis serrez-le (Figure 5). -
Page 9: Utilisation
Utilisation Remarque: Les côtés gauche et droit de la machine sont déterminés d’après la position de conduite. Chaque fois que vous utilisez la machine, vérifiez le bon fonctionnement du système d'autotraction et de la barre de commande de la lame. La machine et la lame doivent s'arrêter quand vous relâchez la barre de Figure 7 commande de la lame. -
Page 10: Plein Du Réservoir De Carburant
Plein du réservoir de carburant Pour assurer le fonctionnement optimal de la machine, utilisez de l'essence sans plomb propre et fraîche avec un indice d'octane de 87 ou plus. Pour garantir la fraîcheur de l'essence, n'achetez pas plus que la quantité que vous comptez utiliser en un mois. -
Page 11: Démarrage Du Moteur
Dans certaines circonstances, de l'électricité statique peut se former lors du remplissage et enflammer l'essence. Un incendie ou une explosion causé(e) par l'essence peut vous brûler, ainsi que les personnes se tenant à proximité, et causer des dommages matériels. • Posez toujours les bidons d'essence sur le sol, à... -
Page 12: Arrêt Du Moteur
Remarque: Si le moteur ne démarre toujours pas, contactez un réparateur agréé. Arrêt du moteur Relâchez la barre de commande de la lame (Figure 15). Figure 15 Important: Lorsque vous relâchez la barre de commande de la lame, le moteur et la lame doivent s'arrêter en moins de 3 secondes. -
Page 13: Réglage De La Hauteur De Coupe
Réglage de la hauteur de coupe Pendant le réglage de la hauteur de coupe, vous risquez de toucher la lame en mouvement et de vous blesser gravement. • Arrêtez le moteur et attendez l'arrêt de toutes les pièces mobiles. • Ne mettez pas les doigts sous le carter de tondeuse quand vous réglez la hauteur de coupe. -
Page 14: Éjection Latérale De L'herbe Coupée
Figure 20 Figure 18 2. Soulevez et ouvrez le volet d'éjection latérale (Figure 21). Éjection latérale de l'herbe coupée Utilisez l'éjection latérale quand vous tondez de l'herbe très haute. Si le bac à herbe est monté sur la tondeuse, retirez-le et insérez l’obturateur d'éjection arrière (voir Retrait Figure 21 du bac à... -
Page 15: Montage Du Bac À Herbe
ébréchures de la lame. d'herbe coupée. • Remplacez la lame dès que nécessaire par une lame Toro d'origine. • Ne tondez que si l'herbe ou les feuilles sont sèches. L'herbe et les feuilles humides ont tendance à La lame est tranchante et vous risquez de vous s'agglomérer sur la pelouse et risquent d'obstruer la... -
Page 16: Hachage De Feuilles
préférable de régler la hauteur de coupe à 57 mm, 70 mm ou 83 mm. Ne tondez l'herbe que sur 1/3 de sa hauteur à chaque fois. N'utilisez pas une hauteur de coupe inférieure à 57 mm, sauf si l'herbe est clairsemée ou à... -
Page 17: Entretien
Entretien Remarque: Les côtés gauche et droit de la machine sont déterminés d’après la position de conduite. Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien Après les 8 premières • Vidangez et changez l'huile moteur. heures de fonctionnement • Contrôlez le niveau d'huile moteur. À... -
Page 18: Lubrification
Entretien du moteur Lubrification Entretien du filtre à air Lubrification des engrenages des roues Périodicité des entretiens: Toutes les 25 heures Toutes les 300 heures Périodicité des entretiens: Toutes les 25 heures Nettoyez le préfiltre en mousse toutes les 25 heures de Une fois par an, lubrifiez chaque roue arrière avec de fonctionnement. -
Page 19: Vidange Et Remplacement De L'huile Moteur
7. Posez le préfiltre en mousse. 10. Versez de l'huile fraîche dans le carter moteur jusqu'au repère du plein (Full) sur la jauge (voir Plein 8. Posez l'élément en papier. d'huile du carter moteur). Remarque: Posez un élément en papier neuf si 11. -
Page 20: Entretien Du Système D'alimentation
Entretien de la lame Entretien du système d'alimentation Entretien de la lame de coupe Vidange du réservoir de Gardez toujours la lame bien affûtée. Une lame bien aiguisée assure une coupe nette, sans arracher ni carburant et nettoyage du filtre déchiqueter l'herbe. -
Page 21: Équilibrage De La Lame
Pose de la lame l'utilisateur ou les personnes à proximité, 1. Installez une lame Toro équilibrée et bien affûtée, pouvant ainsi causer des blessures graves, voire l'accélérateur et le boulon. Serrez le boulon à... -
Page 22: Nettoyage
Nettoyage Lorsque vous basculez la tondeuse, du Nettoyage du dessous du carburant risque de s'échapper du carburateur carter de tondeuse ou du réservoir. L'essence est extrêmement inflammable et explosive et risque de causer des Pour obtenir des résultats optimaux, le dessous du carter blessures corporelles ou des dégâts matériels de tondeuse doit rester propre. -
Page 23: Remisage
Remisage Informations générales 1. Nettoyez le carter de la tondeuse. (voir Nettoyage du Pour préparer la tondeuse au remisage saisonnier, suivez dessous du carter de tondeuse). les procédures d'entretien préconisées. Reportez-vous à 2. Enlevez les saletés et les débris d'herbe sèche sur le la rubrique Entretien. -
Page 24: Dépistage Des Défauts
Dépistage des défauts Mesure corrective Problème Cause possible Le moteur ne démarre pas. 1. Le réservoir de carburant est vide ou 1. Vidangez le réservoir d'essence et/ou le circuit d'alimentation contient du remplissez-le d'essence fraîche. Si carburant qui n'est pas frais. le problème persiste, consultez un concessionnaire agréé. - Page 25 Problème Cause possible Mesure corrective La tondeuse n'est pas autotractée. 1. Le câble de commande d'autotraction 1. Réglez le câble de commande est déréglé ou endommagé. d'autotraction. Remplacez le câble au besoin. 2. Le couvercle de courroie comporte des 2. Enlevez les débris sous le couvercle débris.
-
Page 26: Remarques
Remarques:... - Page 27 Spypros Stavrinides Limited Cyprus 357 22 434131 Surge Systems India Limited India 91 1 292299901 T-Markt Logistics Ltd Hungary 36 26 525 500 Toro Australia Australia 61 3 9580 7355 Toro Europe BVBA Belgium 32 14 562 960 374-0102 Rev D...
- Page 28 Conditions et produits couverts Comment faire intervenir la garantie ? La société The Toro® Company et sa liale, la société Toro Warranty, en vertu Si vous pensez que votre produit Toro présente un défaut de fabrication ou de l'accord passé entre elles, s'engagent conjointement auprès de l'acheteur de matériau, procédez comme suit :...
