8
11
10
12
13
14
12
All manuals and user guides at all-guides.com
9
7
1
4
3
6
2
5

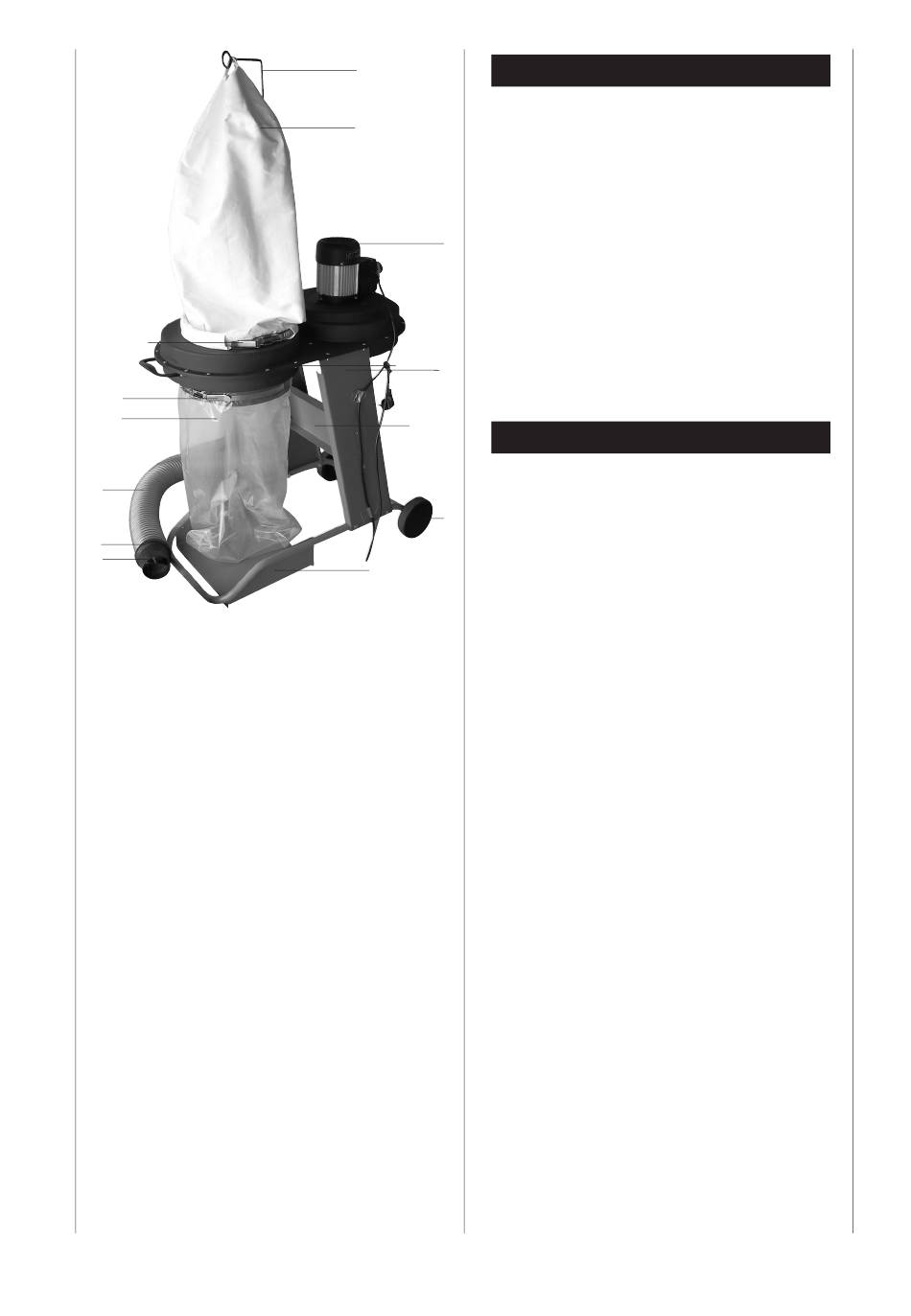

Lieferumfang, Fig.1
1
Gehäuse kpl. mit Motor
2
Fahrgestell mit Räder
3
Seitenverkleidung links
4
Seitenverkleidung rechts
5
Bodenplatte
6
Querstrebe
7
Filtersack
8
Oberes Klemmband
9
Halterungsstab
10 Spänesack
11 Unteres Klemmband
12 Absaugschlauch
13 Klemmband 2x
14 Schlauchkupplung
15 Beipackbeutel
16 Bedienungsanweisung
Montage
Aus verpackungstechnischen Gründen ist Ihre Maschine
nicht komplett montiert.
• Befestigen Sie das Fahrgestell und die Bodenplatte mit
Kreuzschlitzschrauben M5 x 6 mm .
• Befestigen Sie die Seitenverkleidung
gestell unter Verwendung von Flachkopfschrauben M8
x 40 mm und Fächermuttern. Nicht fest anziehen.
• Befestigen Sie die Querstrebe mit der Seitenverklei-
dung li. und re. mit Flachkopfschrauben M 8 x 12 und
Fächermuttern.
• Befestigen Sie das Gehäuse an den Seitenverkleidun-
gen unter Verwendung von Flachkopfschrauben M8 x
40 und Fächermuttern. Ziehen Sie alle Muttern fest
an.
• Schieben Sie den Filtersack über den Behälter und be-
festigen Sie ihn mit dem Klemmband, stecken Sie den
Halterungsstab in das Gehäuse und hängen den Filter-
sack ein.
• Befestigen Sie den Spänesack am unteren Luftausgang
unter Verwendung des Klemmbandes.
• Befestigen Sie den Absaugschlauch an der Düse am
Gehäuse und fixieren Sie ihn mit einer Schlauchschel-
le.
• Befestigen Sie die Schlauchkupplung am anderen Ende
des Schlauches unter Verwendung einer Schlauchschel-
le.
Die Absauganlage sollte bei jedem Spänesackwechsel ge-
reinigt werden.
Beschädigte Filter und Säcke müssen sofort ausgetauscht
werden, um die Menge des in die Arbeitsumgebung ent-
weichenden Staubes so gering wie möglich zu halten.
Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicherheitshin-
weise. Die Angaben auf dem Motortypenschild (Volt und
Hertz) müssen mit der Netzspannung und -frequenz über-
einstimmen.
Nach Anschluss am Netz ist die Absauganlage dc 12 be-
triebsbereit.
lose am Grund-
