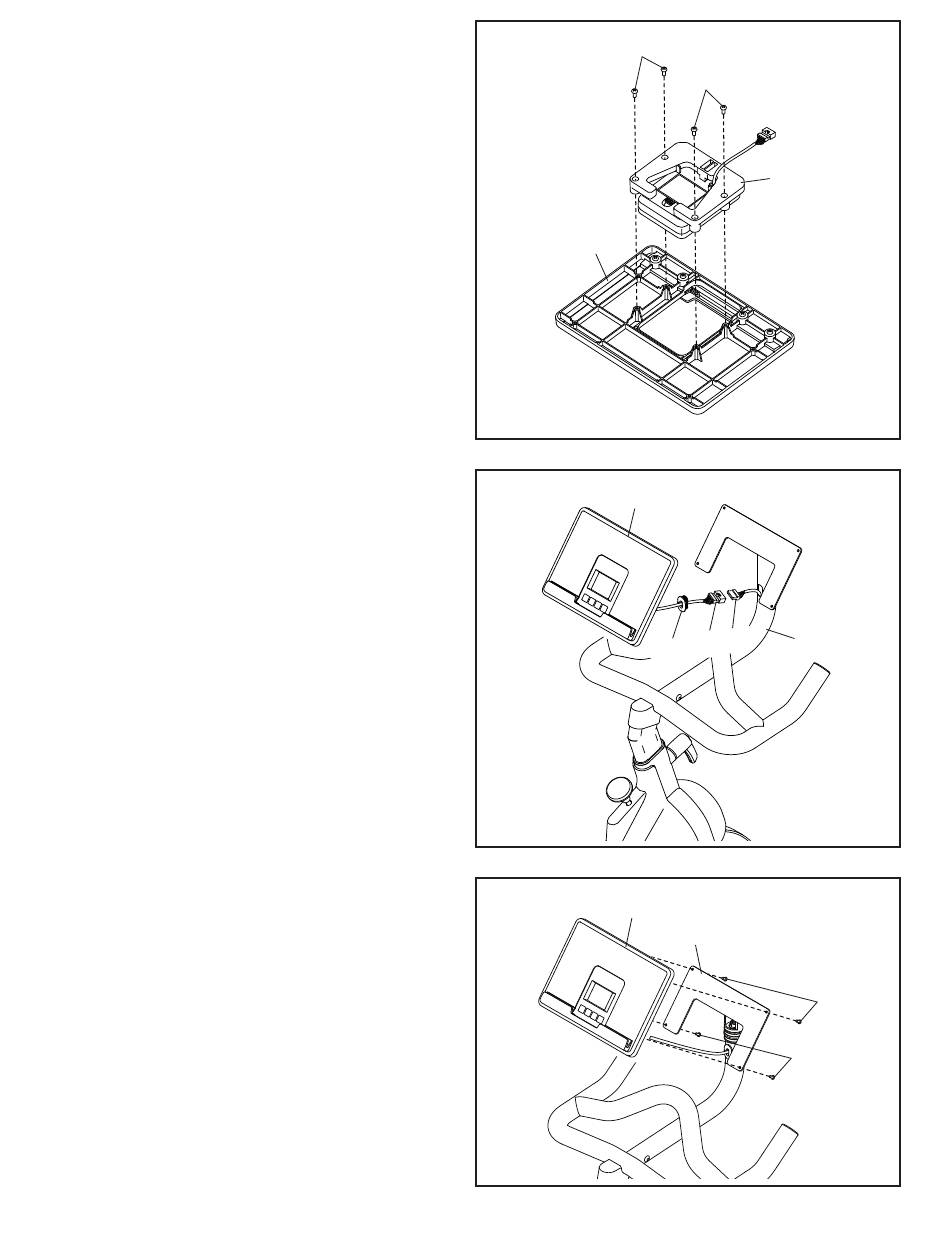

12. Orientez le Logement de la Console (86) et le
Plateau de la Console (89) comme indiqué sur le
schéma.
Fixez le Logement de la Console (86) sur le
Plateau de la Console (89) à l'aide de quatre Vis
Plates M4 x 12mm (81) ; vissez chacune des
Vis Plates de quelques tours avant de les ser-
rer complètement.
13. Pendant qu'une deuxième personne tient le
Plateau de la Console (89) près de la Barre de la
Console (5), branchez le Fil de la Console (J) au
Fil de Rallonge (12). Conseil : les connecteurs
de fil doivent glisser facilement l'un dans
l'autre et s'enclencher en place avec un clic
audible. Si ce n'est pas le cas, tournez un
des connecteurs et essayez de nouveau.
Ensuite, appuyez la Protection de Fil (59) autour
du Fil de la Console (J) à l'endroit indiqué.
Insérez ensuite les Fils (J, 12) dans la Barre de
la Console (5), puis enfoncez la Protection de Fil
(59) dans la Barre de la Console.
14. Conseil : évitez de pincer les fils. Si néces-
saire, inclinez le Support de la Console (26)
vers le haut pour faciliter cette étape. Fixez
le Plateau de la Console (89) sur le Support
de la Console à l'aide de quatre Vis Plates
M4 x 12mm (81) ; vissez chacune des Vis
Plates de quelques tours avant de les serrer
complètement.
12
81
89
13
89
14
89
12
81
86
J 12
5
59
Évitez de pincer
26
les fils
81
81
