10. Détachez l'attache de fil (E) qui maintient le Fil
Supérieur (90) sur le Guidon (4).
Pendant qu'une deuxième personne tient la
Barre de la Console (5) près du Guidon (4),
branchez le Fil de Rallonge (12) de la Barre
de la Console au Fil Supérieur (90) du Guidon
(4). Conseil : les connecteurs de fil doivent
glisser facilement l'un dans l'autre et s'en-
clencher en place avec un clic audible. Si ce
n'est pas le cas, tournez un des connecteurs
et essayez de nouveau.
Conseil : évitez de pincer les fils. Tirez dou-
cement l'attache de fil indiquée (F) pendant que
vous faites glisser la Barre de la Console (5)
sur le Guidon (4). Continuez à tirer l'attache de
fil jusqu'à ce que le Fil de Rallonge (12) sorte
de l'autre extrémité de la Barre de la Console.
Assurez-vous que les fils à l'intérieur du
Guidon sont assez éloignés des trous des
boulons.
Vous pouvez fixer la Barre de la Console (5)
dans la position standard ou dans la position
déployée. Pour la position standard, alignez la
Barre de la Console avec les trous intérieurs (G,
H). Pour la position déployée, alignez la Barre
de la Console avec les trous extérieurs (H, I).
Conseil : évitez de pincer les fils. Fixez la
Barre de la Console (5) à l'aide de deux Jeux de
Boulons M6 (70).
11. IMPORTANT : ne placez pas les piles dans la
Console (6) avant qu'on ne vous demande de
le faire durant l'étape 15 de l'assemblage. Si
les piles sont installées avant que le Fil de la
Console (J) ne soit branché, la Console ne
fonctionnera pas correctement.

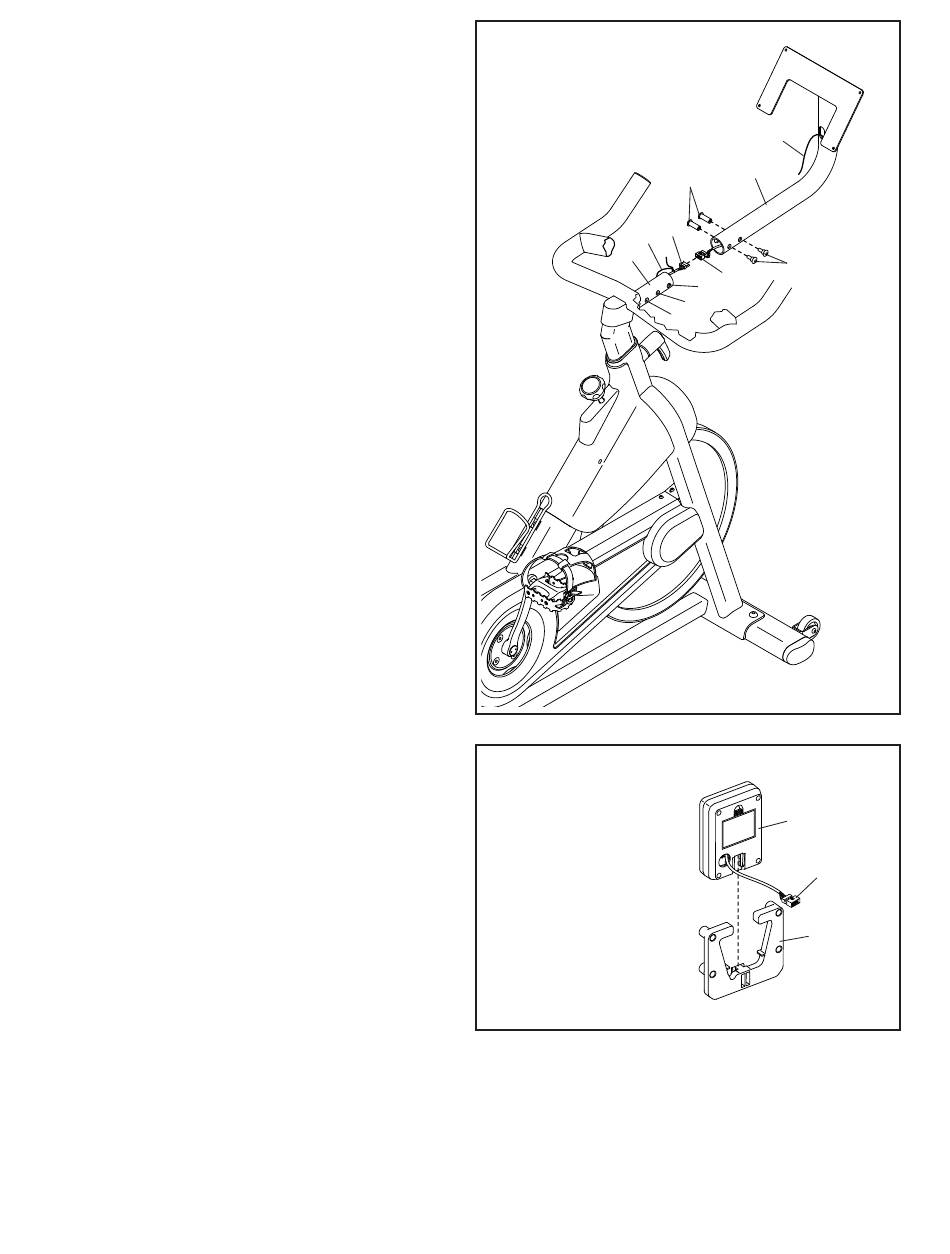

Orientez la Console (6) et le Logement de la
Console (86) comme indiqué sur le schéma.
Faites glisser la Console dans le Logement de la
Console.
10
E 90
4
11
Ne placez pas
encore les piles
dans la Console
(6)
11
F
5
70
70
12
I
H
G
Évitez de pincer
les fils
6
J
86
