1.2
Vue générale de la carte mère
1.2.1

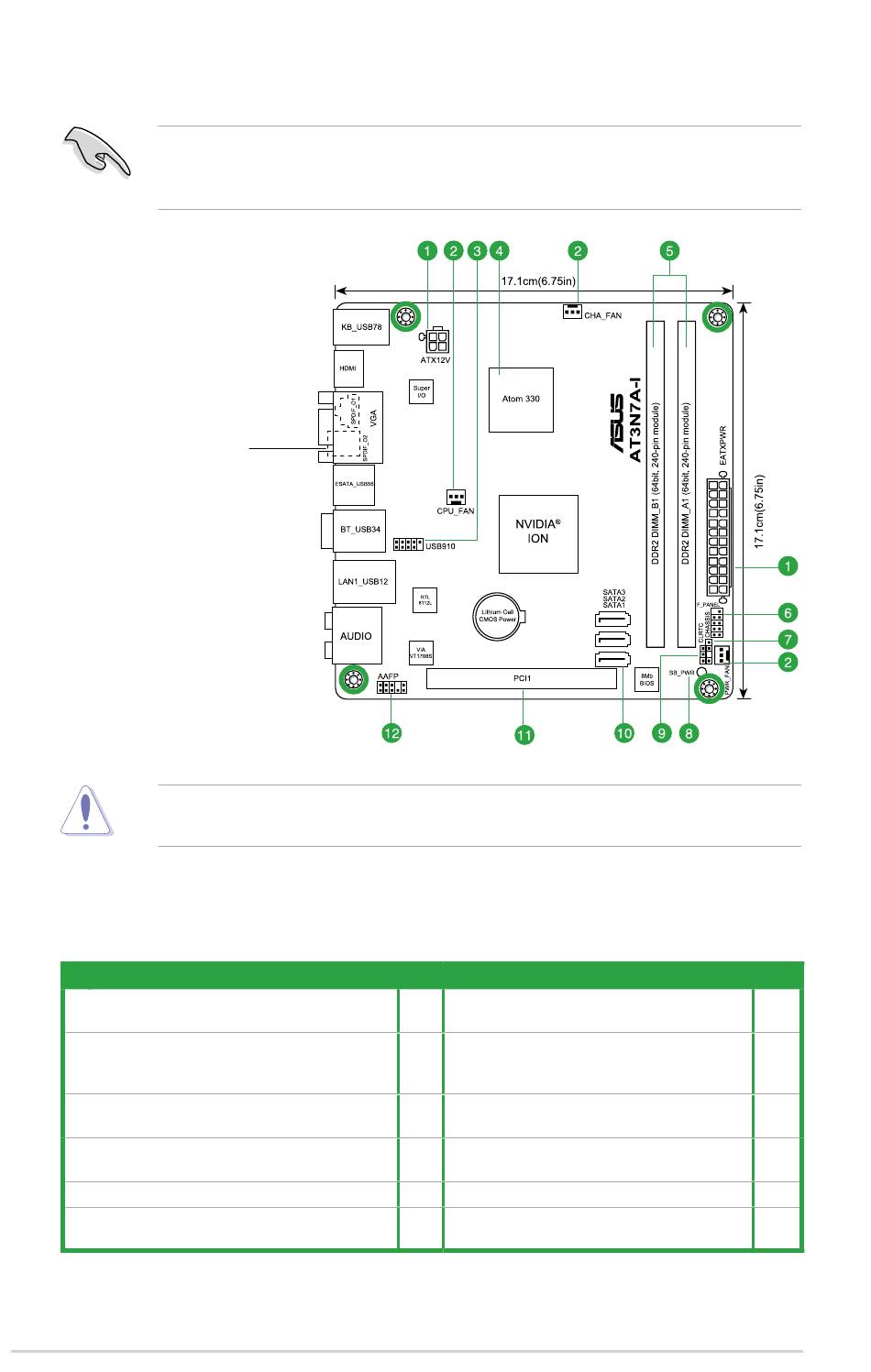

Diagramme de la carte mère
Lorsque vous installez la carte mère, vérifiez que vous la montez dans le châssis dans
le bon sens. Le côté qui porte les connecteurs externes doit être à l'arrière du châssis,
comme indiqué sur l'image ci-dessous.
Placez ce côté vers
l'arrière du châssis
Placez quatre (4) vis dans les trous indiqués par des cercles pour fixer la carte mère au
châssis. Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.
1.2.2
Contenu du diagramme
Connecteurs/Jumpers/Slots/LED
Connecteurs d'alimentation ATX
1.
(24-pin EATXPWR, 4-pin ATX12V)
Connecteurs de ventilation châssis, CPU et
2.
alimentation 3-pin CPU_FAN, 3-pin PWR_FAN,
3-pin CHA_FAN)
3.
Connecteur USB (10-1 pin USB910)
4.
Processeur Atom 330
5.
Slots DIMM DDR2
Connecteur panneau système
6.
(10-1 pin F_PANEL)
1-2
Page
Connecteurs/Jumpers/Slots/LED
Connecteur d'intrusion châssis
1-11
7.
(4-1 pin CHASSIS)
1-14
8.
LED embarquée (SB_PWR)
Jumper d'effacement de la mémoire RTC
1-13
9.
(3-pin CLRTC)
Connecteurs SATA
1-3
10.
(7-pin SATA1, SATA2, SATA3)
1-3
11.
Slot PCI
Connecteur pour port audio en façade
1-15
12.
(10-1 pin AAFP)
Chapitre 1 : Introduction au produit
Page
1-13
1-1
1-8
1-12
1-7
1-14
