Listo RDL 271 Notice D'utilisation page 11

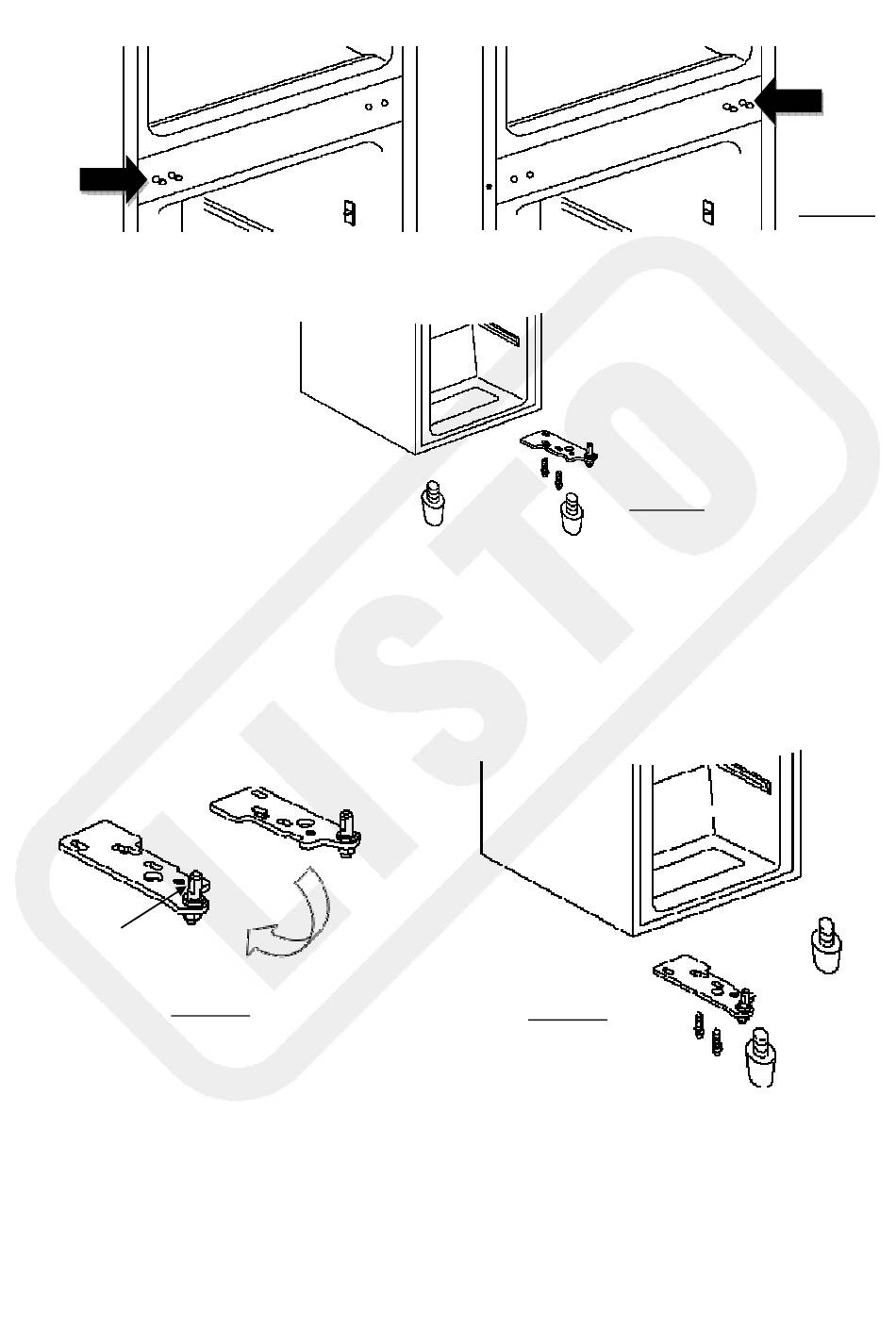

6. Inclinez l'appareil sur l'arrière sur un support stable.
7. Retirez les 2 pieds réglables ainsi que la charnière inférieure en dévissant les vis (Fig. F).
8. Retournez la charnière inférieure de 180° (Fig. G).
9. Dévissez et retirez l'axe pivot de la charnière inférieure, retournez-le et revissez-le. Positionnez la charnière du
côté gauche à l'aide des vis.
10. Replacez les 2 pieds réglables (Fig. H).
11. Positionnez le trou inférieur situé à gauche de la porte du réfrigérateur dans l'axe pivot de la charnière
inférieure. Maintenez la porte fermée plaquée contre la carrosserie. Contrôlez que la porte est bien alignée puis,
resserrez les vis.
Axe pivot Axe pivot Axe pivot Axe pivot
Figure G G G G Figure Figure Figure
12. Replacez l'appareil sur ses pieds.
13. Retournez la charnière intermédiaire de 180° et transférez-la du côté gauche. Insérez l'axe pivot de la
charnière intermédiaire dans le trou supérieur de la porte du réfrigérateur puis, resserrez les vis (Fig. I). Replacez
la porte du congélateur. Placez l'axe pivot de la charnière inférieure dans le trou inférieur de la porte du
congélateur.
14. Contrôlez que les portes sont bien alignées et bloquez le serrage des vis.
180° 180° 180° 180°
9
Figure F F F F Figure Figure Figure
Figure H H H H Figure
Figure Figure
Figure Figure E E E E
Figure Figure
V.4.1
