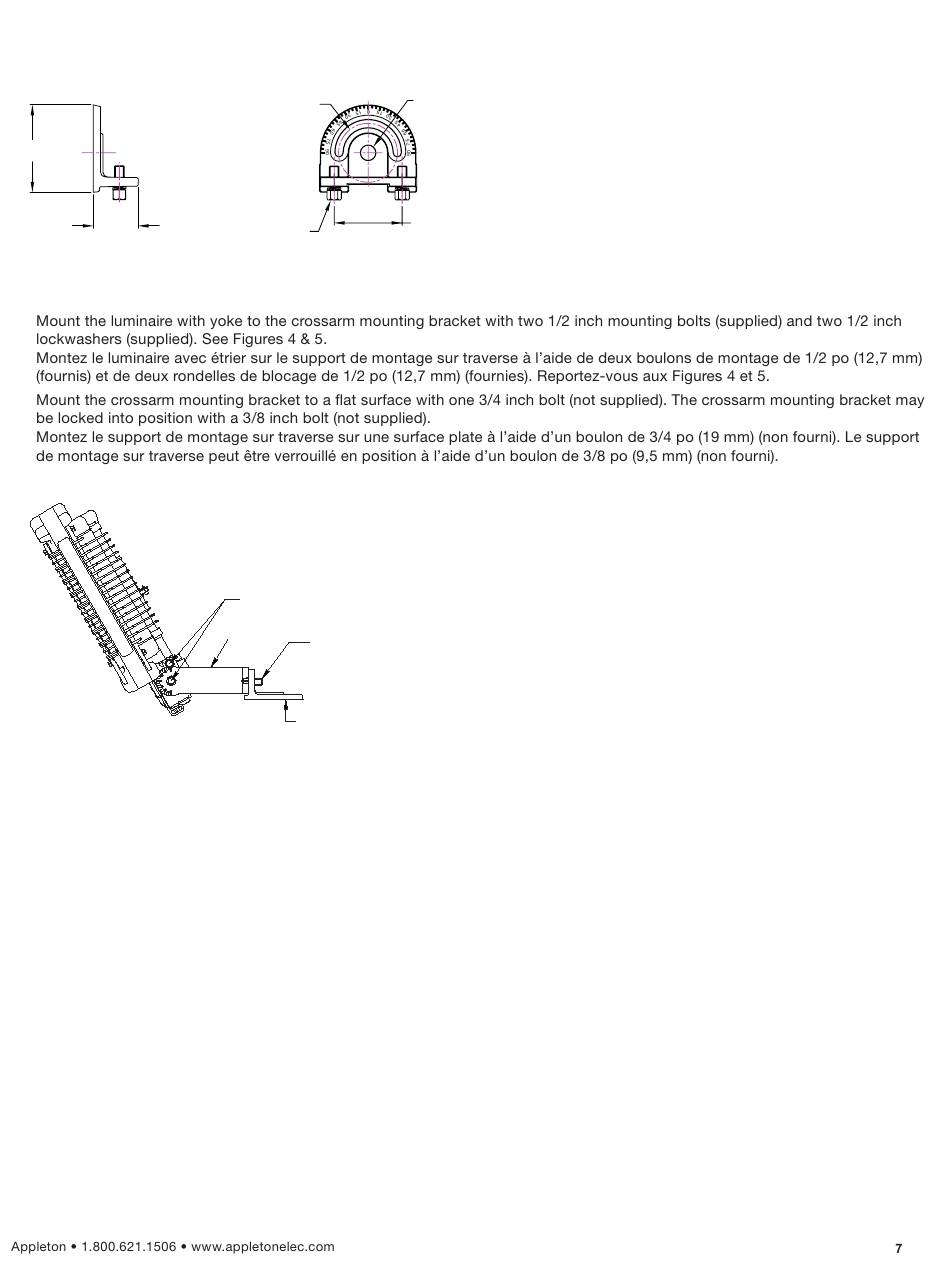

Mounting with Optional Crossarm Mounting Bracket | Montage avec support de montage sur
traverse en option
4.44"
112,8 MM
2.31"
58,7 MM
(2) BOULONS DE FIXATION
Figure 4: Crossarm Mounting Bracket (P/N: G-AM-8-CA) | Support de montage sur traverse (réf. : G-AM-8-CA)
1.
2.
Figure 5: Luminaire with Crossarm Mounting Bracket (P/N: G-AM-8-CA) | Luminaire avec support de montage sur traverse (réf. : G-AM-8-CA)
R 1.50"
R 38,1 MM
(2) MOUNTING BOLTS
ADJUST LOCKING BOLT FOR
LUMINAIRE ALIGNMENT
RÉGLER LE BOULON D'ARRÊT
POUR L'ALIGNEMENT DU LUMINAIRE
YOKE
ÉTRIER
MOUNTING BOLTS
BOULONS DE FIXATION
CROSSARM MOUNTING BRACKET
SUPPORT DE MONTAGE SUR TRAVERSE
0.78" DIA. HOLE
TROU DE 19,8 MM DE DIAMÈTRE
3.50"
88,9 MM
650525-000 Rev. G 04/02/19 • Page
of 29
