Mounting Options | Options de montage
Yoke Mounting | Montage sur étrier
(4) YOKE BOLTS
(4) BOULONS D'ÉTRIER
CONDUIT ENTRY
ENTRÉE DE CÂBLE
FRONT VIEW │ VUE DE FACE

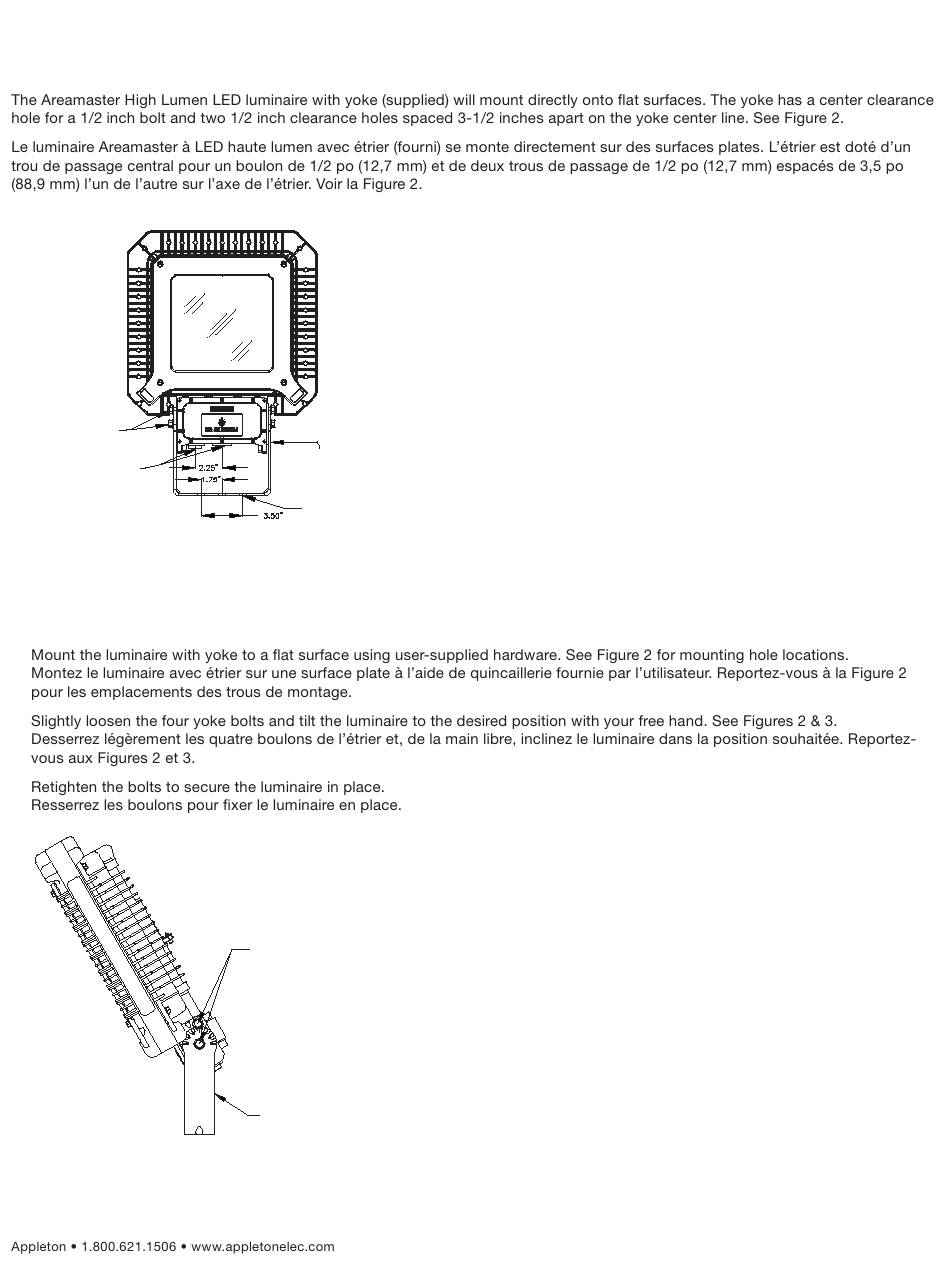

Figure 2: Luminaire with Yoke | Luminaire avec étrier
Mounting with Yoke | Montage avec étrier
1.
2.
3.
Figure 3: Adjusting the Luminaire with Yoke | Réglage du luminaire avec étrier
YOKE
ÉTRIER
(3) MOUNTING HOLES 0.56" DIA
(3) TROUS DE MONTAGE DE 14,2 MM DE DIAMÈTRE
ADJUST LOCKING BOLT FOR
LUMINAIRE ALIGNMENT
RÉGLER LE BOULON D'ARRÊT
POUR L'ALIGNEMENT DU LUMINAIRE
YOKE
ÉTRIER
650525-000 Rev. G 04/02/19 • Page 6 of 29
