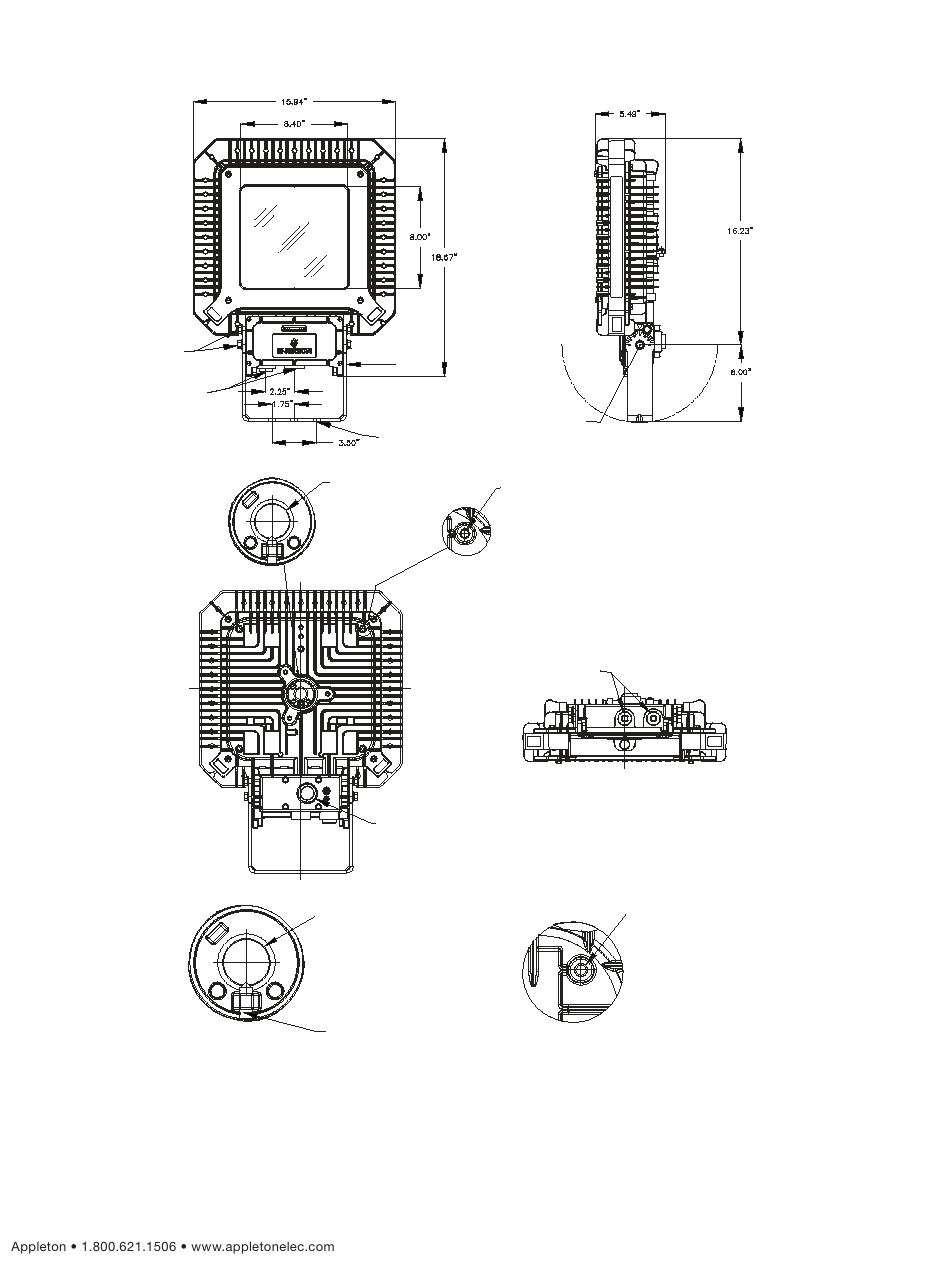

Dimensions
(4) YOKE BOLTS
(4) BOULONS D'ÉTRIER
COUNDUIT ENTRY
ENTRÉE DE CÂBLE
Figure 1: Areamaster High Lumen LED Luminaire |du luminaire à LED Areamaster Haute Lumen
YOKE
ÉTRIER
(3) MOUNTING HOLES 0.56" DIA
(3) TROUS DE MONTAGE DE 14,2 MM DE DIAMÈTRE
FRONT VIEW │ VUE DE FACE
3/4-14 NPT
│
(See figure A
Voir la figure A)
(1) 3/4-14 NPT
BACK VIEW │ VUE ARRIÈRE
3/4-14 NPT THREADS FOR HOOK OR CONDUIT
MOUNTING (NO ACCESS TO FIXTURE INTERIOR)
3/4-14 FILETAGE NPT POUR LE MONTAGE DU CROCHET
OU DU CONDUIT (PAS D'ACCÈS À L'INTÉRIEUR DU LUMINAIRE)
SET-SCREW
FIGURE A
6.0" TURNING RADIUS 180° ROTATION
RAYON DE GIRATION DE 152 MM ROTATION DE 180°
SIDE VIEW │ VUE DE CÔTÉ
(4) 1/4-20 UNC-2B THREADS
(4) FILETAGE UNC-2B 1/4-20
│
(See figure B
Voir la figure B)
(2) 3/4" CLOSE-UP PLUGS
(2) BOUCHONS DE 3/4" GROS PLAN
BOTTOM VIEW │ VUE DU DESSOUS
FIGURE B
1/4-20 UNC-2B THREADS FOR EYE BOLT MOUNTING
1 / 4-20 UNC-2B TÊTES POUR LE MONTAGE DES BOULONS D'OEIL
650525-000 Rev. G 04/02/19 • Page 5 of 29
