Exigences d'évacuation Hauteur & dégagement
• Le système de ventilation doit aboutir vers
l'extérieur (toit ou mur latéral).
• NE PAS terminer le système de ventilation
dans un grenier ou d'autres zones fermées.
• NE PAS utiliser de capuchons muraux 4" (10,2
cm).
• Utilisez uniquement des conduits en
métal/aluminium. Des conduits rigides en
métal/aluminium sont recommandés.
• Toujours garder le conduit propre pour
assurer une bonne évacuation d'air.
• Calculez les données suivantes avant
l'installation:

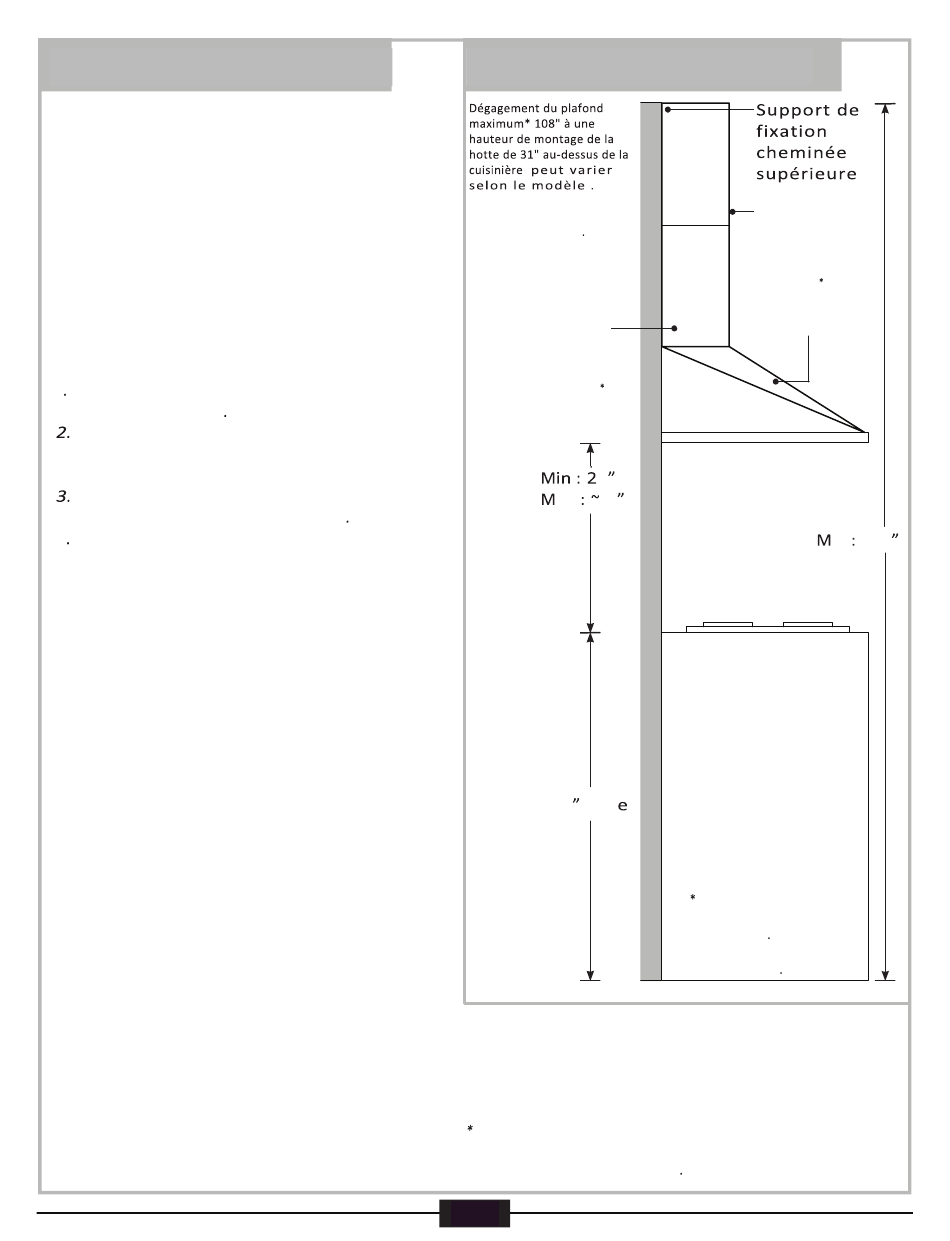

1 Distance entre le sol et le plafond.
*(moins de 108")
Distance entre le sol et le
comptoir/cuisinière. (Recommandé* 28" à
36")
Distance entre le comptoir/cuisinière et la
hotte. (Recommandé 28" à 31")
4 Hauteur du corps de la hotte et des
conduits de cheminée combinés. (Extension
disponible*)
Pour un fonctionnement efficace et silencieux :
• Une distance de 28" à 31" est recommandée
entre la cuisinière et le bas de la hotte.
• 28" est la hauteur la plus basse recommandée
pour un fonctionnement sûr ; 31" est
recommandé pour un fonctionnement efficace,
mais peut être installé plus haut.
• Il est recommandé que la hotte soit ventilée
verticalement à travers le toit par un conduit
rond en métal/aluminium de 6" (15,24 cm) ou
plus.
• La taille du conduit doit être uniforme. •
N'utilisez pas plus de trois coudes à 90°.
• Pour de meilleurs résultats, installez un
minimum de 24" (61 cm) de conduit droit entre
les coudes si plus d'un coude est utilisé.
• NE PAS installer deux coudes ensemble.
• La longueur du conduit d'évacuation et le
nombre de coudes doivent être réduits au
minimum pour une performance maximum.
• Le système d'évacuation doit être équipé d'un
clapet anti‐retour. Si le capuchon du toit ou du
mur est déjà muni d'un clapet anti‐retour, NE
PAS utiliser le clapet fourni. (le cas échéant).
(
) Des
extensions de cheminées
sont disponibles pour les
plafonds plus hauts
Cheminée
inférieure
standard
E x t e n s i o n
d i s p o n i b l e
8
ax 31
36 B as
• Utilisez du ruban d'aluminium ou équivalent
pour sceller tous les joints du système
d'évacuation.
• Utilisez du calfeutrage pour sceller l'ouverture du
mur extérieur ou du toit autour du capuchon.
En raison des différentes configurations de
hauteur de plafond, la hauteur recommandée
peut ne pas être applicable
P g 5
Cheminée
supérieure
standard
E x t e n s i o n
d i s p o n i b l e
Hotte de
ventilation
ax 108
Comptoir /
cuisinière
Un plafond plus haut
nécessite une extension
de cheminée Disponible
chez votre revendeur
local
