3 - DESCRIPTION DU MATÉRIEL
3.9 - Câblage RS-485 (meilleures pratiques)
Pour les ports RS-485, un des câbles suivants peut être utilisé :
■ Pour une communication CCN ou Modbus de plus de 300 m
ou dans un environnement soumis à des perturbations avec
un variateur de fréquence (VFD), il est recommandé d'utiliser
un câble à deux paires torsadées. Par exemple, un Belden
3106A ou un Alpha Wire 6454.
■ Pour les applications où la longueur du câble est inférieure ou
égale à 300 m et sans variateur de fréquence (VFD), il est
possible d'utiliser des solutions de câblage économiques, telles
qu'un Belden 8772.
À noter que le « + » et le « - » désignent les signaux de
communication provenant de la même paire torsadée.
La masse du signal peut être un fil unique ou une paire torsadée, à
raccorder à la broche « C » du connecteur J10 (Modbus RTU) ou du
connecteur J7 (CCN). Ce fil est nécessaire afin que tous les nœuds
sur le bus partagent une connexion de terre de référence commune.
3.9.1 - Câblage RS-485 : régulateur 4,3"

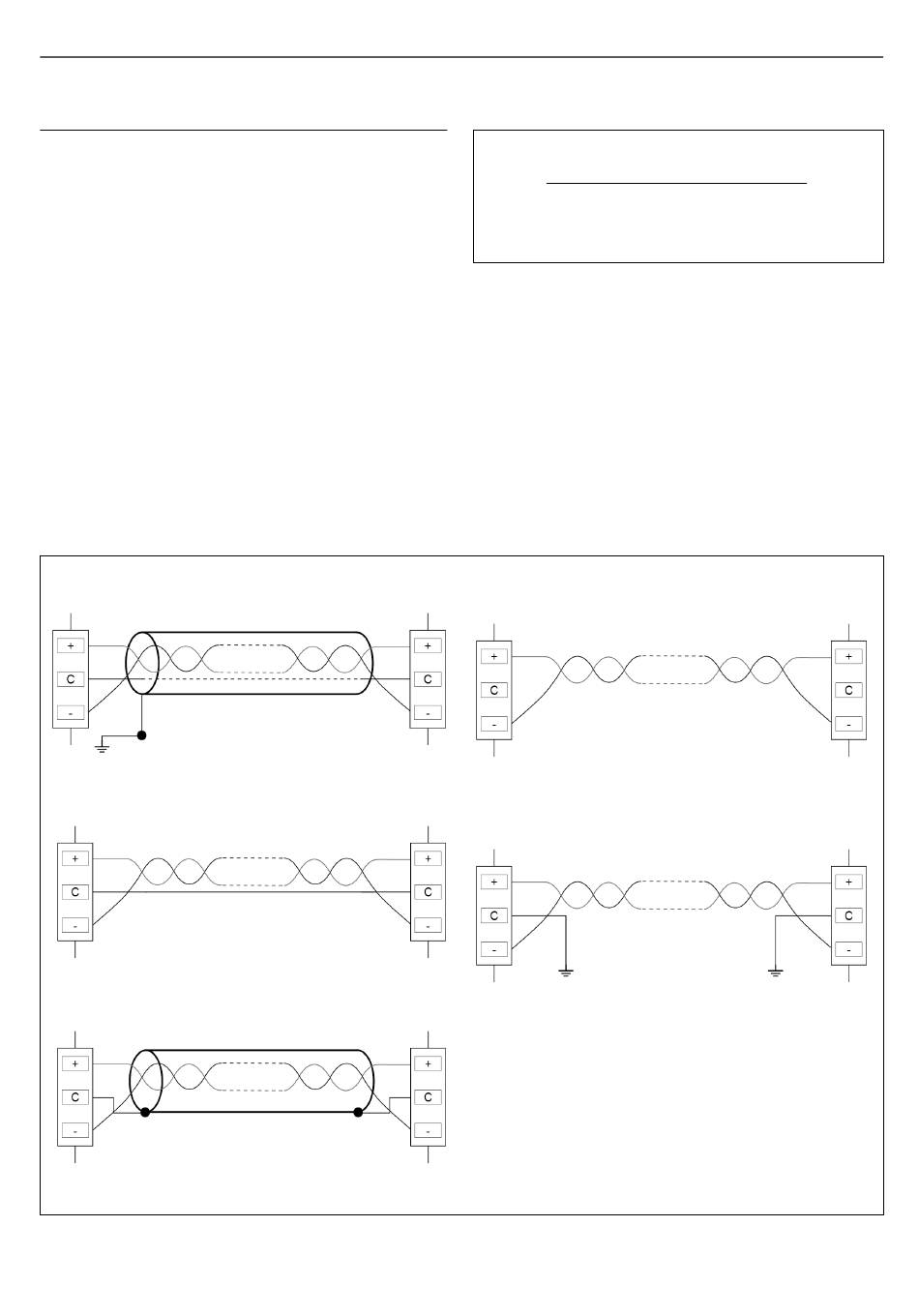

Les schémas suivants présentent des modèles de câblage RS-485
pour les régulateurs 4,3".
Le premier schéma de câblage constitue la meilleure option
(RECOMMANDÉ), mais le deuxième ou le troisième câblages
peuvent aussi être utilisés.
Schéma de câblage RS-485 n
Schéma de câblage RS-485 n
Schéma de câblage RS-485 n
1 (RECOMMANDÉ)
o
2 (CORRECT)
o
3 (CORRECT)
o
En cas d'utilisation d'un blindage, le câble blindé doit fait l'objet
d'une terminaison appropriée et être raccordé le plus près
possible UNIQUEMENT D'UNE EXTRÉMITÉ d'un des
éléments suivants :
■ la masse du châssis pour le régulateur 4,3" OU
■ la broche du connecteur SHD pour le régulateur 7".
Schéma de câblage RS-485 n
(INCORRECT - ne pas utiliser !)
Schéma de câblage RS-485 n
(INCORRECT - ne pas utiliser !)
