6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS
6.5.2 - Décalage
Le décalage signifie que le point de consigne actif est modifié afin
de diminuer la puissance de machine nécessaire. En mode chaud,
la consigne est baissée.
En général, cette modification est une réaction à une variation de
la charge du bâtiment.
Le décalage doit être basé sur les paramètres suivants :
■ Température de retour d'eau (ΔT fournit une charge moyenne
du bâtiment) ;
■ Sortie 4-20 mA spécialisée
■ Température ambiante (option EMM)
La source du décalage peut être configuré dans le menu
Configuration Décalage (RESETCFG). En réponse à une
modification de lecture du delta T ou du signal de décalage
4-20 mA, ou de la température ambiante, le point de contrôle est
décalé pour optimiser les performances de l'unité.
La valeur du décalage est déterminée par une interpolation
linéaire basée sur les paramètres suivants :
■ Une référence à laquelle le décalage est à zéro (pas de
décalage) ;
■ Une référence à laquelle le décalage est au maximum (pleine
valeur de décalage) ;
■ La valeur maximale de décalage.

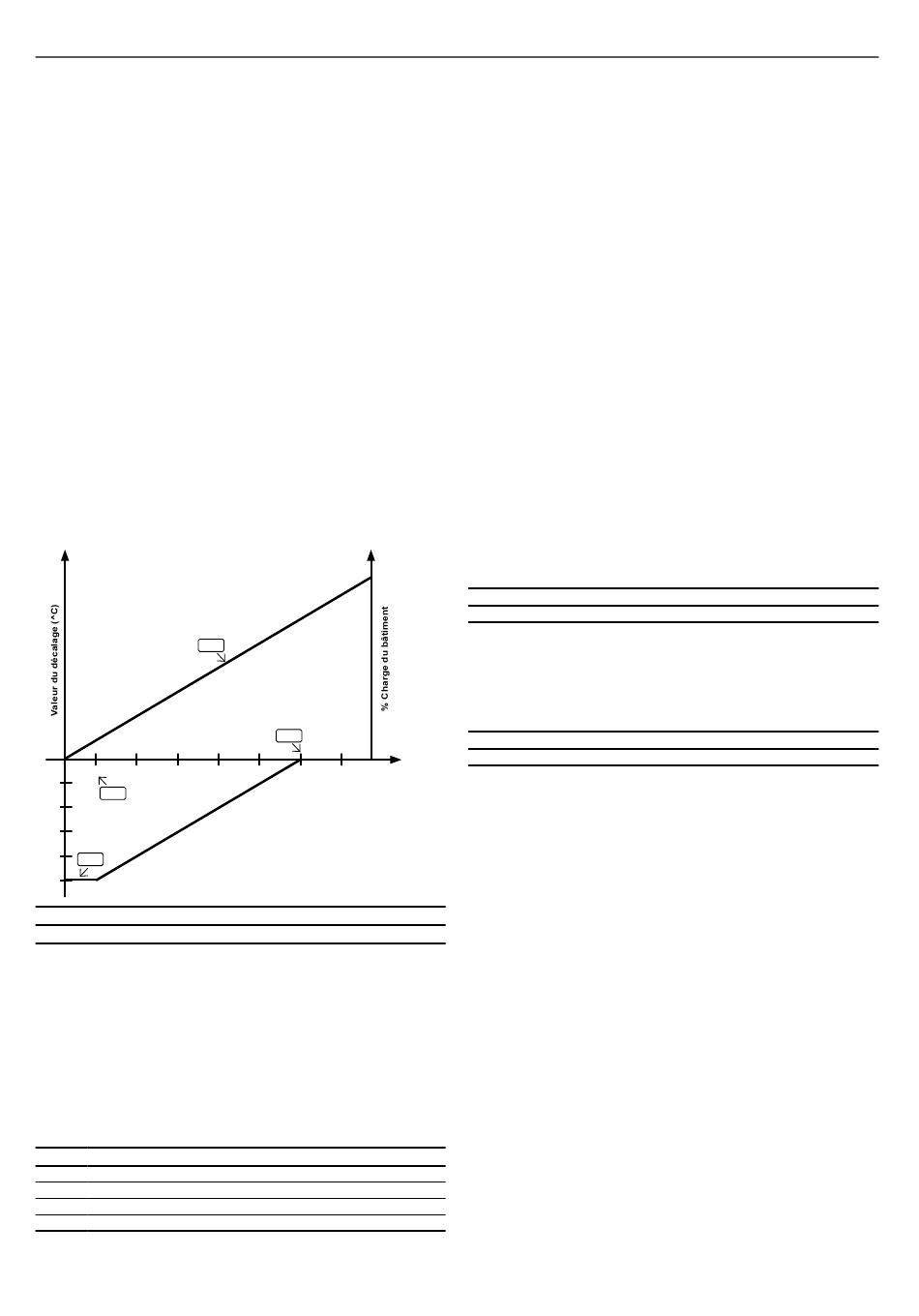

Exemple de décalage en mode chaud (ΔT)
D
0
0.5 1.0 1.5
-1
C
-2
-3
-4 A
-5
no_reset
3 Décalage basé sur delta T
Légende
A : Valeur maximale de décalage
B : ΔT sans décalage
C : ΔT avec plein décalage
D : Charge du bâtiment
Pour sélectionner le type de décalage
1. Accéder au menu Configuration.
2. Sélectionner Configuration Décalage (RESETCFG).
3. Régler Sélect Décalage Chaud [hr_sel].
Sélect Décalage Chaud [hr_sel].
0 Aucune
2 Delta T :
3 Régulation 4-20 mA
4 Temp. ambiante
38
100%
B
ΔT(^C)
2.0 2.5 3.0 3.5
Sélection full_reset
6.6 - Limitation de puissance
Le système de régulation SmartVu
permanence le fonctionnement de l'unité en réglant sa puissance
par rapport à la puissance maximale autorisée.
Le système de régulation principal permet de limiter la
puissance de l'unité grâce à l'une des commandes
extérieures :
■ Par les contacts secs commandés par l'utilisateur. Les unités
sans module de gestion de l'énergie ont un contact. Les unités
équipées de module de gestion d'énergie autorisent trois
niveaux de limitation de puissance (voir également section 3.8.3).
La puissance de l'unité ne peut jamais dépasser le point de
consigne limite activé par ces contacts. Les points de consigne
limites peuvent être modifiés dans le menu CONSIGNES.
■ Par la limite de l'unité suiveuse fixée par l'unité maître
(installation maître/esclave).
■ Par la régulation de la limitation du mode nuit. La valeur limite
de la demande en mode nuit est sélectionnée si celle-ci est
inférieure à la limite sélectionnée. Une valeur de limitation de
100 % signifie que l'unité peut faire appel à tous ses étages de
capacité.
Pour régler le point de consigne du contact de limitation de
puissance
1. Accéder au Menu principal.
2. Sélectionner Table Consigne (SETPOINT).
3. Régler la valeur Consigne limit. contact (1,2,3) [lim_sp1/lim_
sp2/lim_sp3].
Consigne limit. contact ... [...]
0 à 100
Pour régler la limite de capacité la nuit
1. Accéder au menu Configuration.
2. Sélectionner Configuration générale (GENCONF).
3. Régler le paramètre Limitation Mode Nuit [nh_limit].
Limitation Mode Nuit [nh_limit].
0 à 100
Dans certaines conditions, la puissance absorbée de l'unité
peut dépasser le seuil de limitation de puissance dans un but
de protection des compresseurs.
6.7 - Limitation de courant
La limitation de courant est utilisée via la fonction limite de
puissance. Si la limitation d'intensité est active (Sélectionner
limitation d'intensité dans le menu GENCONF), le régulateur
calcule la somme des courants des compresseurs pour obtenir
0,5
l'intensité totale. Si cette valeur dépasse la limite prédéfinie, le
régulateur commande une réduction de la charge du compresseur,
jusqu'à ce qu'il soit à nouveau inférieur à la limite. Avant
d'augmenter la capacité, le régulateur estime l'intensité future
totale du compresseur et s'assure qu'elle ne dépasse pas la limite.
La limite de courant est basée sur deux paramètres:
■ La courant qui correspond à une capacité de 100 % (Limite
actuelle à une capacité de 100 %, GENCONF – Configuration
Générale)
■ La limitation active déterminée soit par le contact de limitation
(voir aussi section 3.8.3) soit par le réseau (Limitation active
Val, dans le menu GENUNIT – Paramètres généraux)
La limitation de l'intensité de l'unité de refroidissement est
affichée dans le menu GENUNIT.
La limitation de courant est désactivée si l'unité fonctionne en
mode maître/esclave, l'unité est contrôlée par le Gestionnaire du
système ou le mode nuit s'il est actif.
permet de contrôler en
