SPOT PRO 100 Notice Technique

Masquer les pouces

Télécharger ce manuel

Table Des Matières

Table des Matières

SPOT PRO 100

Version UDXYGPSP100N002-FR

Fabrication française

Table des Matières

Sommaire des Matières pour SPOT PRO 100

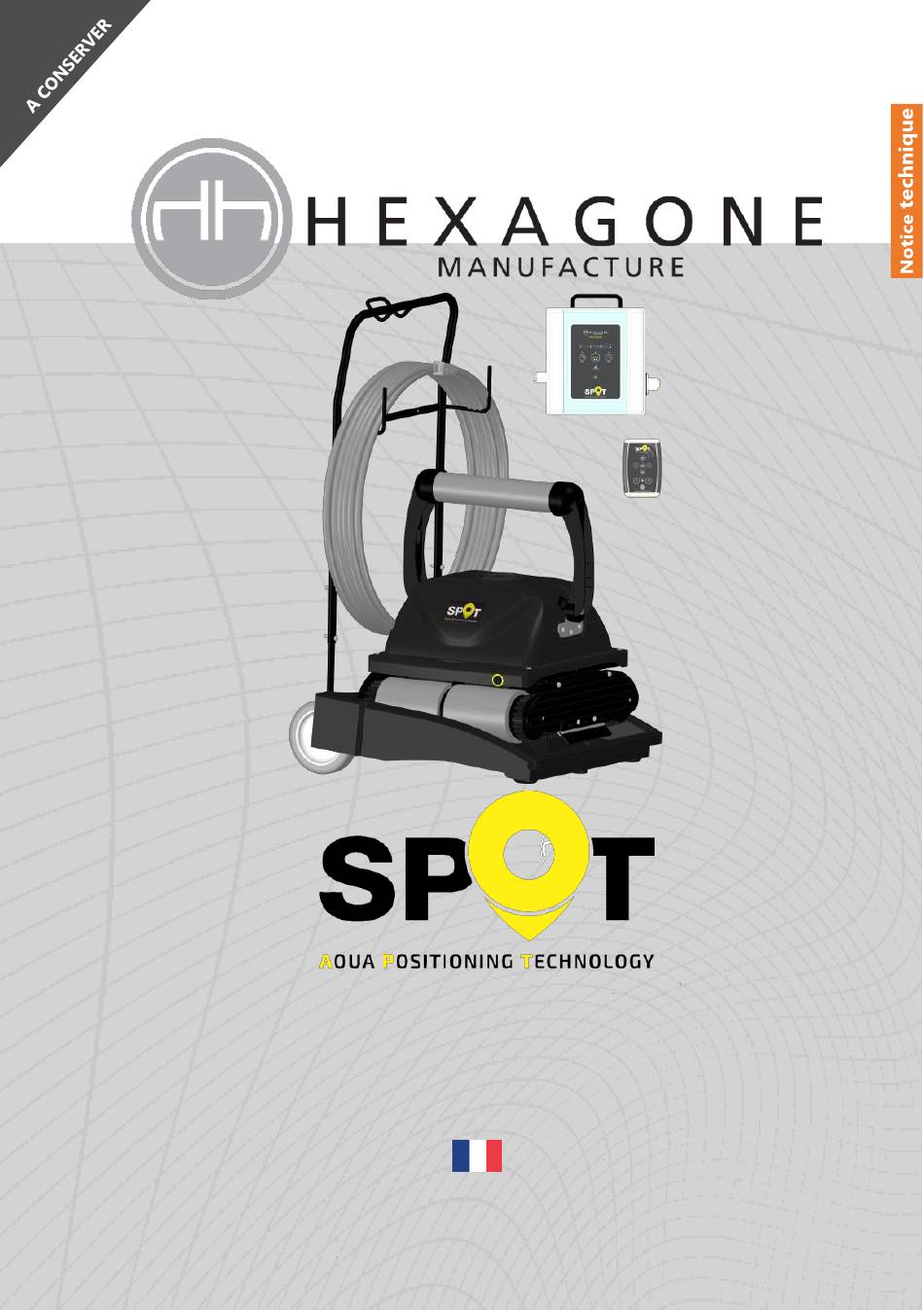

Page 1 SPOT PRO 100 Version UDXYGPSP100N002-FR Fabrication française...
Page 2 Chère Cliente, Cher Client, Vous avez choisi de nettoyer votre piscine avec un robot aspirateur SPOT PRO 100 par HEXAGONE Manufacture SAS et nous vous remercions pour votre confiance. Votre appareil a été conçu, fabriqué et contrôlé avec le plus grand soin afin qu’il vous donne entière satisfaction.
Page 3: Table Des Matières
Conditions requises d’alimentation ..................5 Conditions requises de l’eau et du bassin ................... 5 Règles d’utilisation en toute sécurité ..................5 Comment installer votre SPOT PRO 100 ? ................8 Déballage ..........................8 Comment utiliser votre SPOT PRO 100 ? ................11 Immersion du robot ......................
Page 4: Introduction
Ce robot aspirateur SPOT PRO 100 est un robot professionnel et ne doit être utilisé que par des techniciens qualifiés de piscine. Le robot aspirateur SPOT PRO 100 est conçu pour l’entretien régulier de votre piscine jusqu’à...
Page 5: Consignes De Sécurité
• Ne pas utiliser le robot aspirateur SPOT PRO 100 si vous constatez un souci sur un élément du robot ou voyez un élément défectueux ou manquant (pompe, turbine, vis, écrou, câble…).
Page 6 être entreposé à l’ombre et dans un espace ventilé. • Ne jamais entreposer le robot aspirateur SPOT PRO 100 et son chariot avec le boîtier de commande dans un endroit où la température peut descendre en dessous de 0°C / 32°F. Le protéger absolument contre le gel.
Page 7: Lorsque Le Robot Aspirateur Spot Pro 100 Est Retourné, La Prise
IMPORTANT ! De nombreux facteurs affectent l'état de votre piscine. Le robot SPOT PRO 100 est un produit très passif qui n’affecte pas la durée de vie de votre piscine. Sachez qu'au fil du temps, la détérioration, la décoloration et la fragilité de tout revêtement de piscine peuvent être causées individuellement ou en combinaison par l'âge, la composition...
Page 8: Comment Installer Votre Spot Pro 100
également une mémoire interne du robot enregistrant toutes les données nécessaires au technicien. SPOT PRO 100 a été créé conformément à la politique habituelle de ses concepteurs, à savoir une gestion de tous les paramètres permettant de contrôler les opérations de la machine et les modifier, en cas de besoin.
Page 9 Raccordement électrique : Pour votre sécurité et un bon fonctionnement de votre SPOT PRO 100, procéder selon les étapes suivantes : • Placez le boîtier de commande à une distance d’au moins 3,5 mètres du bord du bassin en évitant une exposition directe du coffret au soleil ou à...
Page 10: Important
SPOT PRO 100. Mettre le robot SPOT PRO 100 en marche en suivant les instructions. S’assurer de garder les mains et les pieds à distance des pièces en mouvement. Ne jamais placer les mains ou les pieds en dessous du robot aspirateur SPOT PRO 100.
Page 11: Comment Utiliser Votre Spot Pro 100
A. Immersion du robot • Le chariot et le boîtier de commande du SPOT PRO 100 devront être placés de façon que le robot puisse atteindre tous les coins du bassin tout en restant à 3,5 mètres du bord. •...
Page 12: Mode Automatique
Le SPOT PRO 100 commencera à bouger, va atteindre le côté opposé du bassin et intègrera les données relatives à la taille du bassin au fur et à mesure. Le SPOT PRO 100 peut ne pas se déplacer en ligne droite, cela n’est pas dû...
Page 13 (ex : taux de salinité (NaCl) très important, prolifération d’algues en permanence…) font que le SPOT PRO 100 ne pourra fonctionner en mode AUTOMATIQUE. Vous le constaterez par un programme quotidien très court. Veuillez nous consulter pour plus de détails.
Page 14: Mode Manuel
C. Mode manuel Ce mode permet à l’utilisateur de diriger le robot à l’aide de la radiocommande. Brancher le robot au boitier de contrôle puis brancher le boitier de contrôle sur l’alimentation secteur, attendre la phase d’initialisation de l’appareil (LED clignotantes des boutons de départ, voir explication dans la partie mode automatique).
Page 15 Utilisation du mode Bluetooth® Après avoir téléchargé et installé votre application, vous pouvez la démarrer. A titre d’information le logo 2019 est : Vous devrez alors : Connectez votre téléphone sur le robot (branché sur le boitier électronique lui-même raccordé au secteur) à...
Page 16: Nettoyage Et Entretien
Retirez immédiatement le porte-filtre et le sac filtrant, lavez-les à l’eau douce et rincez votre SPOT PRO 100. Enroulez le câble. Si une torsion se produit sur le câble, retirez-la (comme vous le feriez avec une rallonge), puis rangez le robot.
Page 17: Maintenance Préventive
Un entretien annuel de fin de saison s’avère prépondérant afin d’éviter les dépôts et la détérioration dus à l'eau et à la saleté et pour permettre une économie sur le long terme. Le SPOT PRO 100 bien entretenu entraînera de façon certaine une augmentation de sa durée de vie, plus d’économie et de sécurité.
Page 18: Conseils D'utilisation Et Résolution De Problèmes
6. Conseils d’utilisation et résolution de problèmes Votre sécurité : Votre robot aspirateur SPOT PRO 100 a été fabriqué en conformité avec les normes les plus rigoureuses. Pour profiter de votre appareil en toute sécurité, respectez les consignes de sécurité indiquées dans la notice.
Page 19: En Cas De Problème
En cas de problème : A. Le robot glisse et ne fait pas de bonnes trajectoires Il peut y avoir 3 causes : • Le sac-filtre est plein ou encrassé : il suffit de le nettoyer. • Bien que l’eau paraisse limpide, il y a des algues microscopiques, non visibles à l’œil nu, qui rendent le sol glissant et empêchent le robot de rouler correctement.
Page 20: Votre Garantie
7. Votre garantie Les présentes conditions correspondent aux lois françaises en vigueur à la date du présent document. A. Conditions Nous garantissons que tout matériel est techniquement irréprochable et exempt de défaut de matière ou de fabrication et qu’il correspond à l’évolution de la technique et aux règles de l’art en vigueur au moment de sa mise sur le marché.
Page 21: Objet De La Garantie
NF EN 60335-2-41 Janvier 2005 Appareils électrodomestiques et analogues - Sécurité - Partie 2-41 : règles particulières pour les pompes. Note complémentaire au marquage CE Le robot aspirateur SPOT PRO 100 est marqué CE selon les directives : • Directive machines 2006/42/CE •...
Page 22 Appliqués sur l’appareil N° de série________________________ Etape Contrôles Initiales Opérateur Tests Robot Tests Chariot Tests Alimentation Contrôle emballage La vérification des contrôles a été mené par Signature: Date:...
Page 23: Pièces Détachées Et Nomenclature
A. Le robot NUMERO NUMERO DE PIECE AA0002N001 BASE ROBOT K00017N000 CHARIOT SPOT B00009N950 BRAS SPOT 100-150 NOIR COMPLET EG0003N000 RADIOCOMMANDE ROBOT SPOT VOIR DETAIL SUR PLAN XYGPSP100-TRACTION VOIR DETAIL SUR PLAN XYGPSP100-BLOC MOTEUR C0CB30N700 CABLE AUTOFLOTTANT GRIS 30M SPOT...
Page 24: Le Chariot Et Son Montage
B. Le chariot et son montage NUMERO NUMERO DE PIECE KA0042N950 BASE NOIR CHARIOT SPOT KA0039N001 STRUCTURE AXE DE ROUE DE CHARIOT CROCO +100 KA0040N001 STRUCTURE POIGNEE CHARIOT CROCO +100 DD0002N000 ROUE DE CHARIOT CROCO VNFE25129-4-20-A4 VIS TETE POELIER PLATE INOXA4 - 4 PAR 20...
Page 25: Montage Du Chariot
VNFE25129-4-10 VIS TETE POELIER INOXA2 - 4 PAR 10 VDIN985-M4-A4 Ecrou frein inox A4 M4 HA0003N000 TOLE ARTICULATION BRAS SUR IPPO VD0002N000 VIS SPECIALE M8 FIXATION BRAS VDIN985-M8 Ecrou frein inox A2 M8 VDIN125A-M5-L-A4 RONDELLE PLATE M5 L INOX A4 HB0003N300-D19-25 STICKER IR FOR SPOT HB0006N100-90x50 HB0002N000-60x14.5...
Page 26: La Traction
DB0005N000 COURROIE DE TRANSMISSION VDIN7985-4-10-A4 VIS TETE CYLINDRIQUE CRUCIFORME 4 PAR 10 - INOXA4 4 AB0005N950 FLASQUE NOIRE ROBOT SPOT QS0109N000 PROFIL SUPPORT POUR BROSSE SPOT ( DC0051N000-0160) DC0051N000-0160 BROSSE STRIP LONGUEUR DE POIL 25MM POUR SUPPORT TYPE QS0109N000 (SS)
Page 27: Le Bloc Moteur
E. Le bloc moteur NUMERO NUMERO DE PIECE PB0008N000 DIFFUSEUR PLASTIQUE M00032N000 BLOC MOTEUR SPOT QA0008N000 POULIE CRANTEE VBAT320 VIS A BOIS TETE CYLINDRIQUE TORX M3 L20 INOX A4 AF0004N000 GRILLE DE PROTECTION POMPE PB0007N000 TURBINE PLASTIQUE PB0009N000 SUPPORT DIFFUSEUR PLASTIQUE YOYO...
Page 28: La Filtration
La filtration NUMERO NUMERO DE PIECE JD0005N000 CLAPET EVACUATION CROCO SPOT VDIN7985-6LOB-5-8-A4 JD0004N000 CLAPET ANTI-RETOUR SUR CROCO SPOT G. Les rouleaux et revêtements NUMERO NUMERO DE PIECE D00009N000 ROULEAU CROCO AVEC ROULEMENT DC0002N000 MOUSSE PVA POUR CROCO NUMERO NUMERO DE PIECE...
Page 29: Conditions Générales De Vente Hexagone Manufacture
10. Conditions Générales de Vente Hexagone Manufacture I DISPOSITIONS GENERALES DE VENTE : I.1. APPLICATION ET OPPOSABILITÉ DES PRÉSENTES CONDITIONS GÉNÉRALES Les présentes conditions générales de vente (ci-après les “CGV”) sont systématiquement adressées ou remises à chaque acheteur (ci-après “le Client”) avec le tarif Hexagone Manufacture S.A.S. en cours de validité pour lui permettre de passer commande.
Page 30 Sauf stipulation contraire, l’expédition est faite par nos transporteurs agréés avec une facturation des frais de port au Client en sus du prix de la marchandise. Hexagone Manufacture S.A.S. ne peut être tenue responsable des dommages en cours de transport ou de déchargement. Les marchandises voyagent toujours aux risques et périls du Client même en cas de retour ou d’envoi effectué...
Page 31: Transfert De Propriété - Clause De Réserve De Propriété
ladite indemnité, notre Société pourra alors demander, sur justificatifs, une indemnisation complémentaire (articles L.441-6 et D.441-5 du code de commerce). Le recours à notre obligation de garantie ou toute autre réclamation de toute nature que le Client pourrait 1.7.5. formuler ne lui permet en aucun cas et sous aucun prétexte de retenir ou retarder les paiements qui nous sont dus, il est en outre expressément convenu que tout retard ou défaut de paiement entraîne une cessation de nos garanties et de nos accords.
Page 32 dommages et usures résultant d’une adaptation ou d’un montage spécial, anormal ou non, réalisé par le Client ou un tiers sans l’accord préalable et écrit d’Hexagone Manufacture S.A.S. ; usage de nos marchandises dans des conditions d’utilisation ou de performances non-conformes aux spécifications techniques d’Hexagone Manufacture S.A.S., et plus généralement une utilisation défectueuse ou maladroite ;...
Page 33 Conformément aux lois en vigueur, il est interdit à nos clients de reproduire en totalité ou en partie nos documents techniques et commerciaux et d’en faire un usage susceptible de porter atteinte aux droits de propriété industrielle ou intellectuelle de notre société. Le Client s’engage également à ne les divulguer à aucun tiers. IV.
Page 34 Retrouvez-nous sur : www.myhexagone.com Sur Twitter : Avec notre application : Avec notre flash code : Sur Facebook : Sur notre chaîne Youtube : @HexagoneManufac pour App Store et Android visionnage vidéos produits hexagone manufacture myhexagone Version UDXYGPSP100N002-FR...
