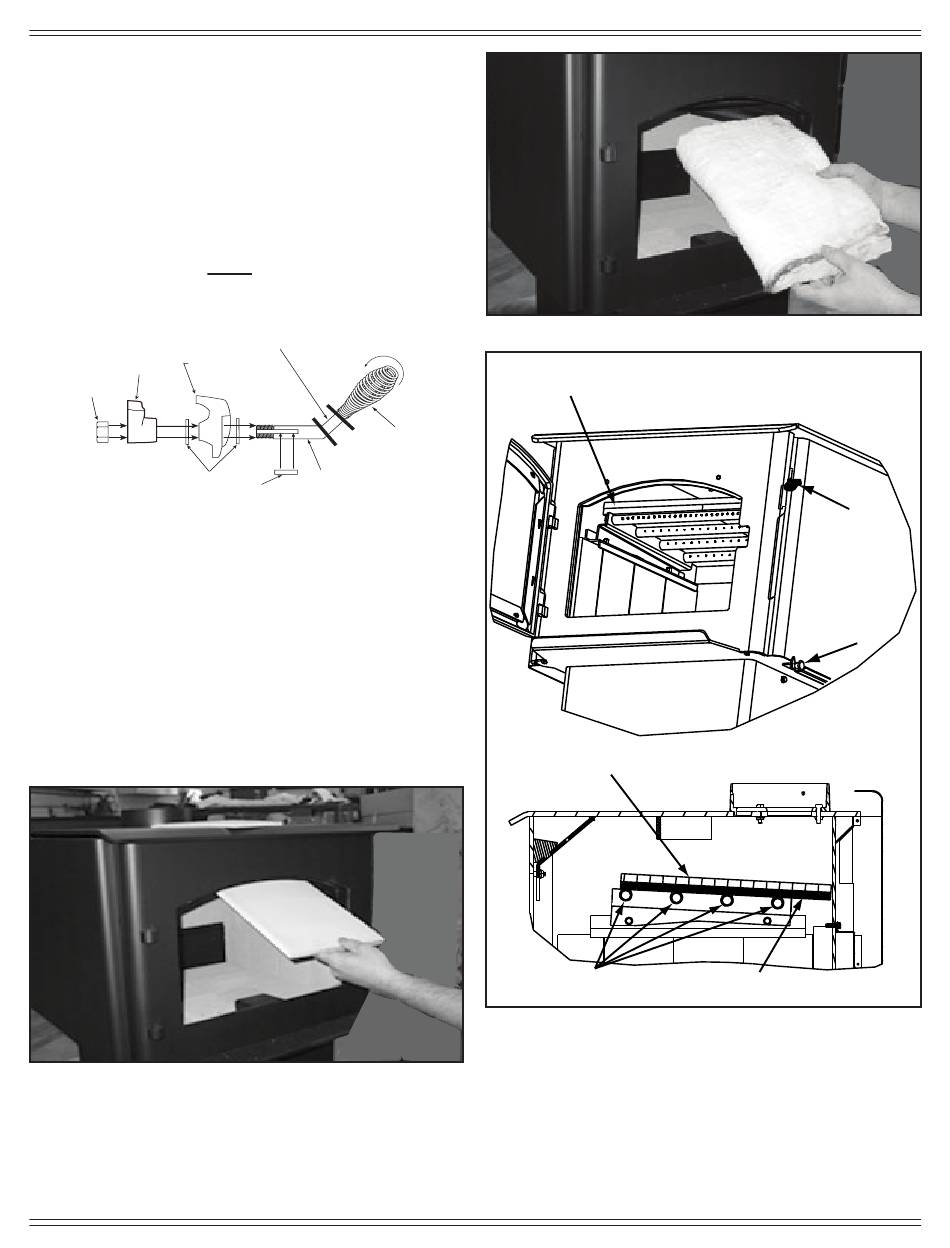

D. Ensemble de poignée de porte
1.
Placez la rondelle sur l'axe de la poignée de porte.
2.
Introduisez la poignée de porte à travers la porte.
3.
Placez une deuxième rondelle comme illustré à la figure
23.1.
4.
Placez la clé dans la rainure.
5.
Alignez la rainure dans la came de verrouillage avec la clé.
Glissez la came de verrouillage sur l'axe.
6.
Installez le contre-écrou sans trop le serrer, car la poignée
doit pouvoir bouger librement.
7.
Installez la poignée à ressort en la tournant en sens horaire
jusqu'au dégagement requis de 51 mm (2 po) sur la tige de
la poignée de porte. Figure 23.1
Section transversale
de la porte (exemple)
Verrou à came
Contre-écrou
Rondelles
d'espacement
Figure 23.1
D. Démontage du déflecteur
1.
Enlevez les cendres de la boîte à feu, en éteignant toutes les
braises chaudes avant leur mise au rebut dans un récipient
métallique.
2.
La plaque-déflecteur est en 2 morceaux. Quand la laine
céramique isolante est en place, glissez une des parties du
déflecteur par-dessus l'autre et sortez-la par l'ouverture de la
porte, puis enlevez l'autre partie. Figure 23.2.
3.
Enlevez la laine céramique isolante.
4.
Réinstallez et lissez la laine céramique isolante.
5.
Réinstallez les deux parties du déflecteur l'une après l'autre
en dessous de la laine céramique. Vérifiez que les panneaux
du déflecteur sont à égalité avec le tube avant du collecteur et
reposent sur tous les tubes. Figures 23.2 et 23.3.
Figure 23.2
13 Août, 2018
Un dégagement de 51 mm (2 po)
est nécessaire entre le coude de
la tige de poignée de porte et
l'extrémité de la poignée à ressort.
Poignée
à ressort
Poignée de porte
Clé carrée
Figure 20.3 - Laine céramique isolante
La plaque du déflecteur doit au niveau avec
le tube avant et reposer sur tous les tubes.
Laine céramique isolante sur le dessus
Tubes profilés
Figure 23.4
FC7039-177C
2100 Millennium
Réglage
de l'air de
combustion
Contrôle
automatique de
la combustion
Panneau de déflecteur
en 2 parties
23
