Branchements à l'air comprimé
Vider le filtre d'eau/d'huile
Montage d'une meule
de tronçonnage
Magnutom-5000
Mode d'emploi

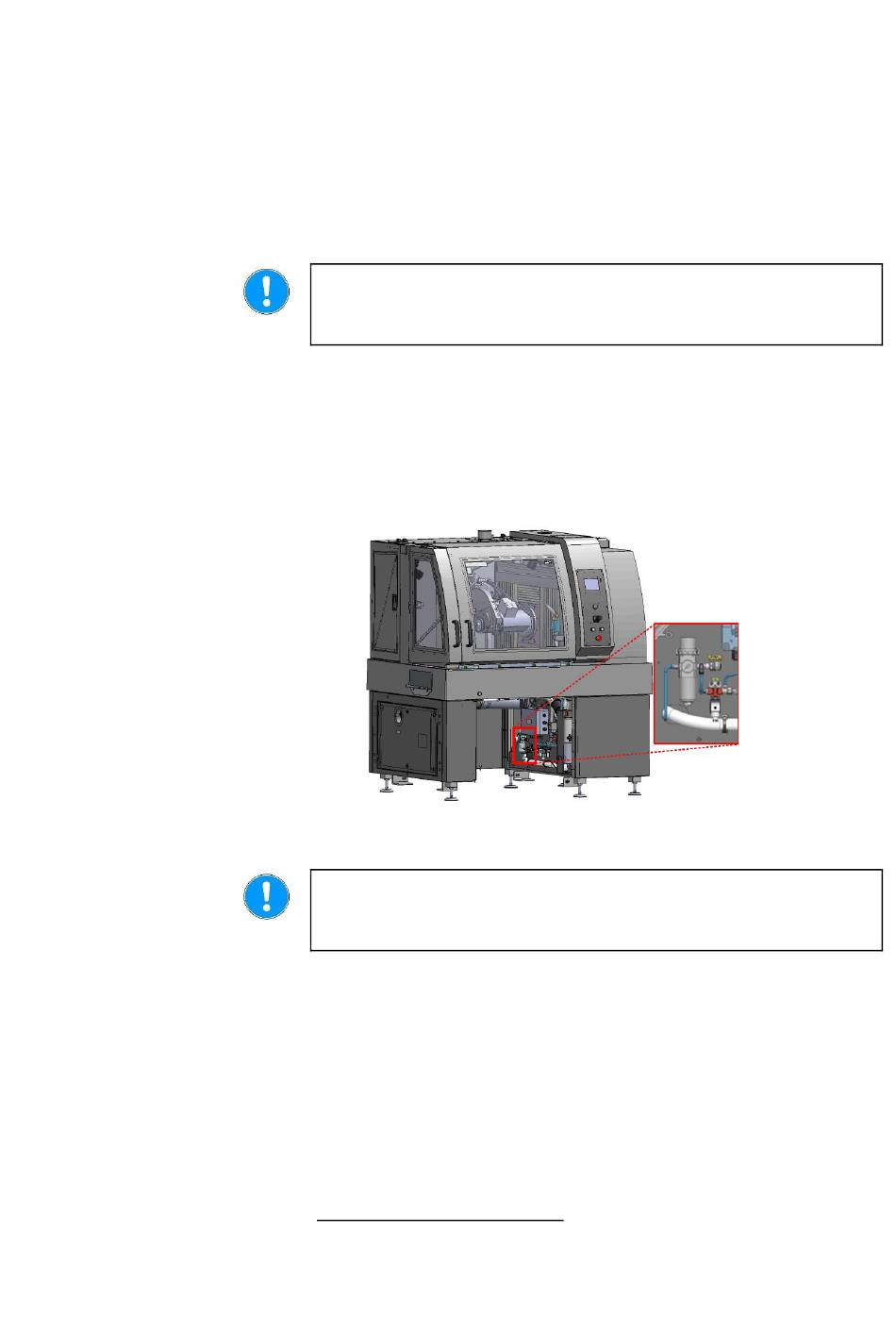

Pour connecter l'air comprimé:
◼ Brancher un tuyau d'air comprimé de 8 mm à l'arrivée d'air
comprimé.
REMARQUE :
La pression d'air doit se trouver entre 5,5 bar (80 psi) et 9,9 bar
(145 psi) min. 40l/mn.
Magnutom est pourvue d'un filtre d'eau / huile éliminant les quantités
excessives de ces substances de l'alimentation en air comprimé.
En conséquence, il est nécessaire de vider le filtre régulièrement:
◼ Tenir un conteneur sous la soupape de décharge et presser la
soupape.
REMARQUE :
La broche ne se verrouille pas automatiquement lorsqu'une porte
est ouverte.
◼ Activer le verrou de la broche sur le pupitre de commande.
◼ Retirer le bloc support sous la broche de la meule.
◼ Retirer l'écrou à l'aide d'une clé à fourche (36 mm).
Noter que la broche a un filetage inverse/à gauche.
◼ Retirer le flasque.
◼ Monter la nouvelle meule de tronçonnage.
◼ Monter les flasques et l'écrou.
◼ Serrer l'écrou à l'aide de la clé prévue à cet effet.
L'écrou doit être serré avec une force minimum de 22 à
−
27 Nm (16 – 20 lbf/ft)
Première utilisation – ou après un transport/maintenance de la broche.
