4.
Coupez le câble périphérique 1-2 cm/0.4-0.8 po
au-dessus de chaque connecteur.
5.
Poussez le connecteur droit sur la broche
métallique dotée du repère « AR » sur la station
de charge.
6.
Poussez le connecteur gauche sur la broche
métallique dotée du repère « AL » sur la station
de charge.
4.5.5 Pour installer le câble guide
REMARQUE:
entre eux, ou avec un bornier à vis, et
isolés avec du ruban ne constituent pas
des raccords satisfaisants. L'humidité du sol
peut causer l'oxydation du câble et au bout
de quelque temps la rupture du circuit.
1.
Ouvrez le connecteur et placez le câble dans le
connecteur.
2.
Fermez le connecteur avec une pince.
3.
Coupez le câble guide à 1-2 cm/0.4-0.8 po au-
dessus du connecteur.
4.
Poussez le connecteur sur la broche métallique
dotée du repère « G1/G2/G3 » sur la station de
charge.
Remarque:
pour Automower
NERA, vous pouvez installer 2 câbles guides et
®
pour Automower
guides.
5.
Débranchez la station de charge de la prise de
courant.
6.
Placez le câble guide entre la station de charge
et le point auquel vous souhaitez la connecter au
câble périphérique.
7.
Fixez le câble guide au sol avec des piquets
ou enterrez-le dans le sol. Reportez-vous à
Installation des câbles avec des piquets à la page
33 ou Enterrement des câbles à la page 34 .
8.

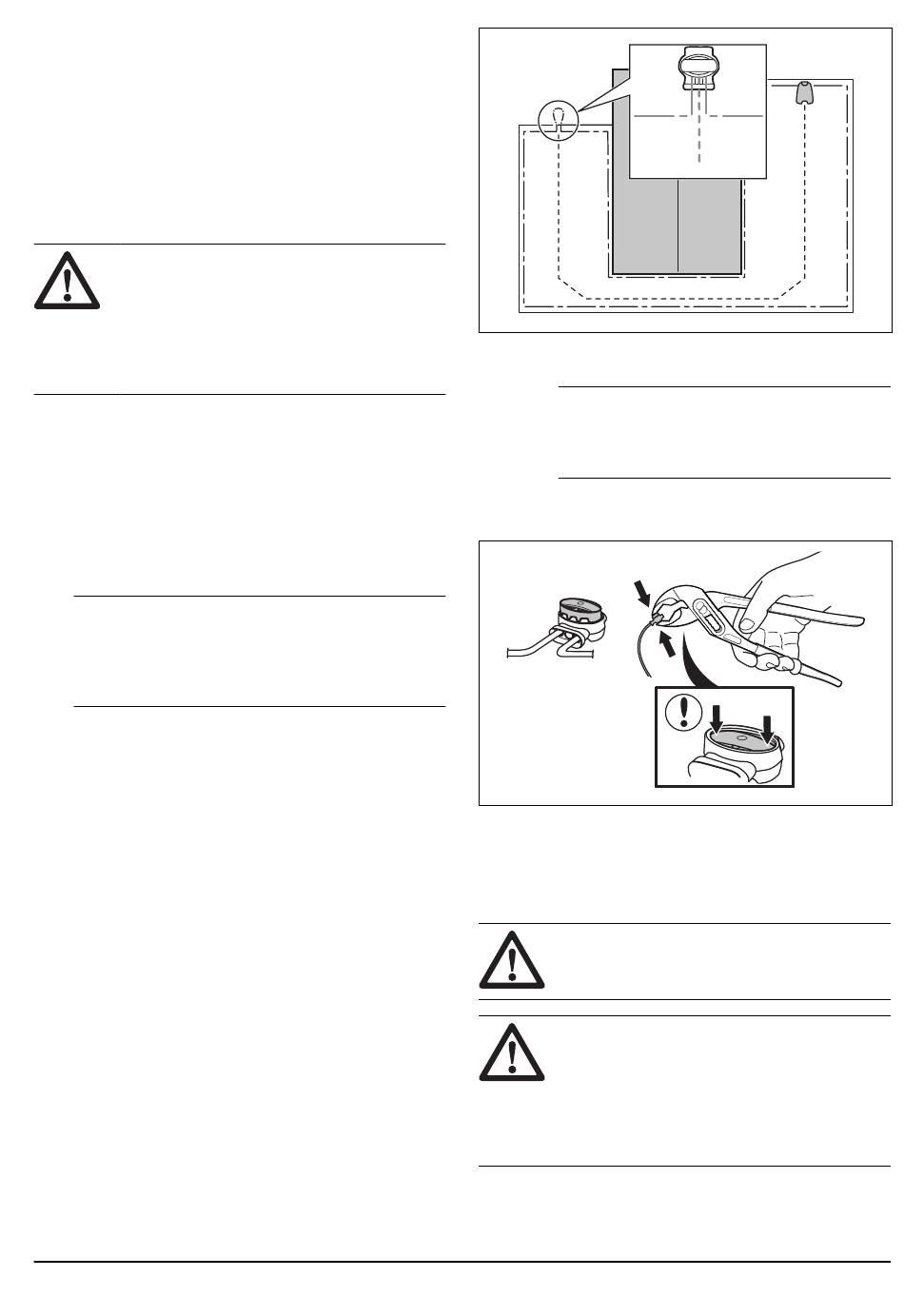

Placez l'extrémité du câble guide dans l'œillet du
câble périphérique.
9.
Coupez le câble périphérique à l'aide d'une pince
coupante.
10. Connectez le câble guide au câble périphérique à
l'aide d'un raccord.
2369 - 003 -
des câbles torsadés
®
305E/310E
405XE/410XE NERA, 3 câbles
a)
Placez les 2 extrémités du câble périphérique
et l'extrémité du câble guide dans le raccord.
Remarque:
les extrémités des câbles guides à travers la
zone transparente du raccord.
b)
Abaissez le couvercle du connecteur à l'aide
d'une pince multiprise pour fixer les fils dans
le connecteur.
11. Branchez la station de charge sur la prise de
courant.
4.5.6 Installation des câbles avec des
piquets
REMARQUE:
piquets maintiennent les câbles au sol.
REMARQUE:
trop court juste après l'installation peut
endommager l'isolant des câbles. Des
dommages sur l'isolant peuvent ne causer
des dysfonctionnements qu'au bout de
plusieurs semaines, voire plusieurs mois.
1.
Placez les câbles sur le sol.
2.
Espacez les piquets de 75 cm / 30 po maximum.
Installation avec câble périphérique -
assurez-vous de pouvoir voir
assurez-vous que les
le fait de tondre l'herbe
33
