DANE TECHNICZNE
ZASILANIE:
TEMPERATURA PRACY:
POJEMNOŚĆ:
POBÓR PRĄDU:
STAN CZUWANIA
PRZY AKTYWACJI PRZEKAŹNIKA
ZŁĄCZA PANELA
+, -:
ZASILANIE.
C1, R1:
PRZEKAŹNIK 1
- C1:
ZACISK WSPÓLNY PRZEKAŹNIKA
- R1:
NORMALNIE OTWARTE (NO) ZŁĄCZE LUB NORMALNIE ZAMKNIĘTE (NC).
C2, R2:
PRZEKAŹNIK 2
- C2:
ZACISK WSPÓLNY PRZEKAŹNIKA (C)
- R2:
NORMALNIE OTWARTE (NO) ZŁĄCZE LUB NORMALNIE ZAMKNIĘTE (NC)
A:
DODATKOWE WYJŚCIE AUX (MAX.125 mA)

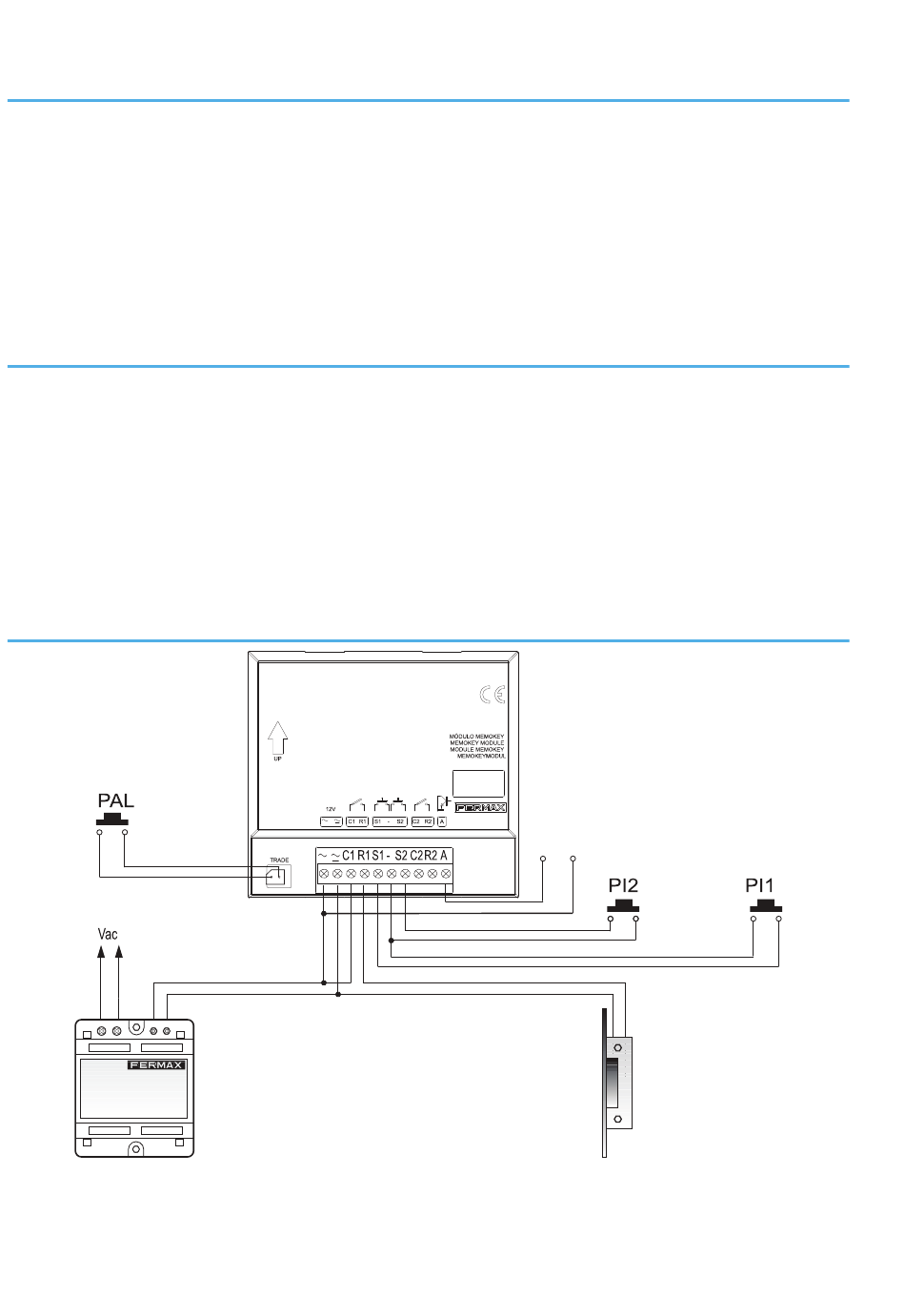

SCHEMAT PODŁĄCZENIA
ZASILACZ
12 Vac /12 Vdc
PAL - PRZYCISK WOLNEGO WEJŚCIA
PL1 - PRZYCISK OTWARCIA 1
PL2 - PRZYCISK OTWARCIA 2
Str. 12
12V AC/DC
-22 stopni C do 55 stopni C
100 UŻYTKOWNIKÓW
40mA
110mA
WYJŚCIE AUX
ELEKTROZACZEP
12 Vac / 12 Vdc
