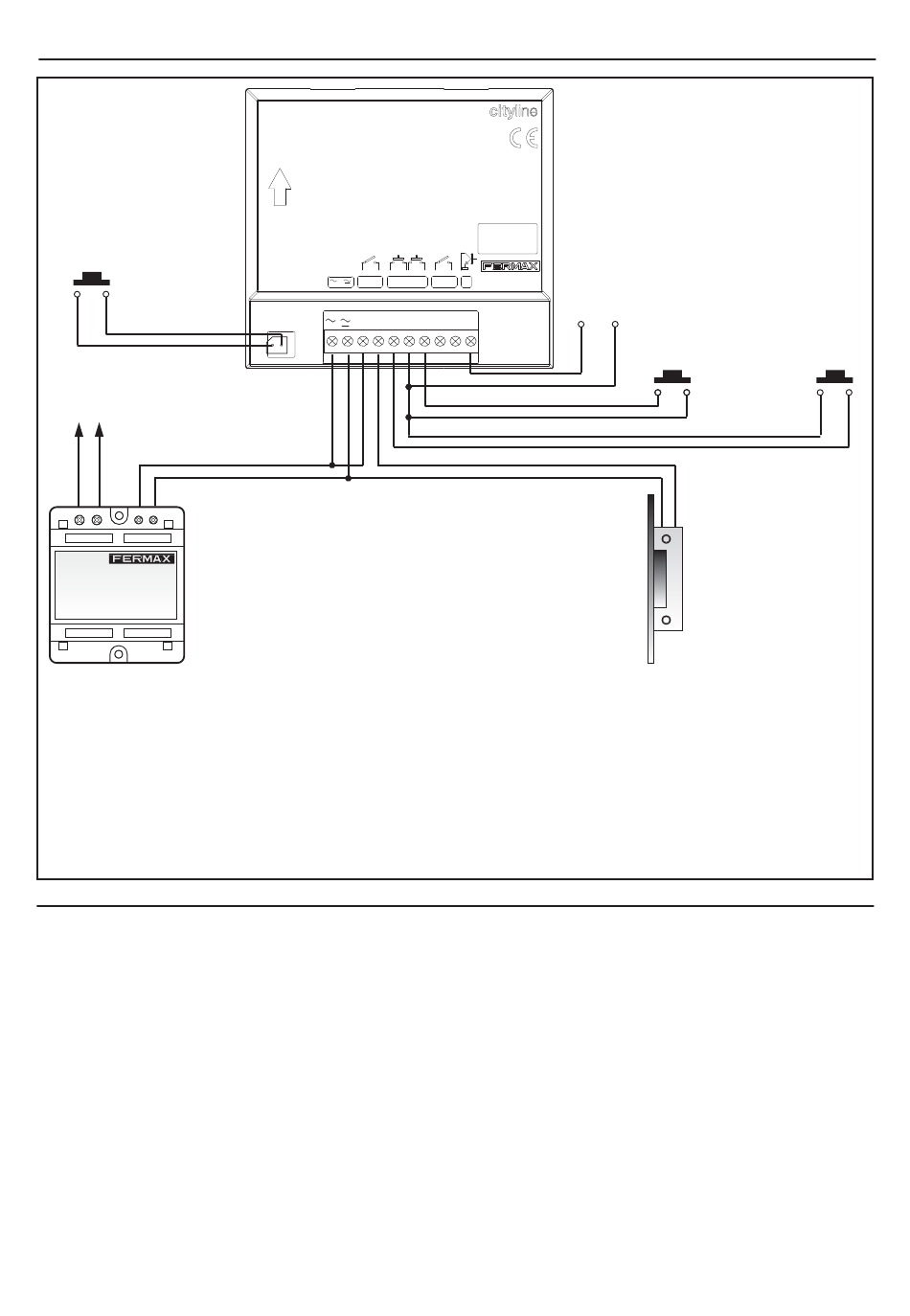

ESQUEMA DE CABLAGEM
PAL
Vac
ALIMENTADOR
12 VAC / 12 VDC
Ligações do Memokey:
PI1 - Botão de saída (S1, -): Botão de abertura da porta desde o interior.
PI2 - Botão de saída (S2, -): Botão de ativação do dispositivo elétrico auxiliar.
PAL - Botão de acesso livre (TRADE): Botão opcional para permitir o acesso livre ao recinto.
Notas:
Os parâmetros de funcionamento do botão de entrada livre, saída auxiliar (variável) e do
trinco são confi guráveis.
Utilizar um trinco adequado ao alimentador que será utilizado (VAC ou VDC).
CARACTERÍSTICAS TÉCNICAS
Alimentação: 9 a 15 VDC/VAC.
Temperatura de funcionamento: 0 a 70º C.
Capacidade: 100 códigos de acesso. Memória não volátil.
Consumos:
* Em repouso:
* Com o relé de trinco ativo:
Conectores de Botoneira:
~, ~: alimentação (12 VAC/VDC).
C1, R1: saída de relé 1 (livre de potencial)
- C1: comum do relé 1 (trinco).
- R1: contacto NA normalmente aberto ou NC normalmente fechado (conforme a confi guração).
C2, R2: saída de relé 2 (livre de potencial)
- C2: comum do relé 2 (trinco).
- R2: contacto NA normalmente aberto ou NC normalmente fechado (conforme a confi guração).
A: saída auxiliar/pânico. Saída de conector aberto. Corrente máxima 125 mA.
UP
12V
-
C1 R1 S1 S2 C2
C1 R1S1 S2 C2R2 A -
TRADE
40 mA.
110 mA.
MÓDULO MEMOKEY
MEMOKEY MODULE
MODULE MEMOKEY
MEMOKEYMODUL
SAÍDA
AUXILIAR
R2 A
VARIÁVEL
PI2 PI1
TRINCO
12 VAC / 12 VDC
