Fermeture, vidange et remplissage
6.5.1 Fermeture
1. Démonter le thermostat.
2. Fermer le robinet thermostatique à l'aide du
capuchon de protection en tenant compte du
paragraphe 6.2.1 «Conseils concernant le
capuchon de protection»
3. Enlever le bouchon du dispositif d'arrêt.
4. Fermer la tige d'arrêt à l'aide d'une clé à six pans
de 4 mm en la tournant vers la droite (voir fig. 6).
5. Remonter le bouchon.
Capuchon de protection

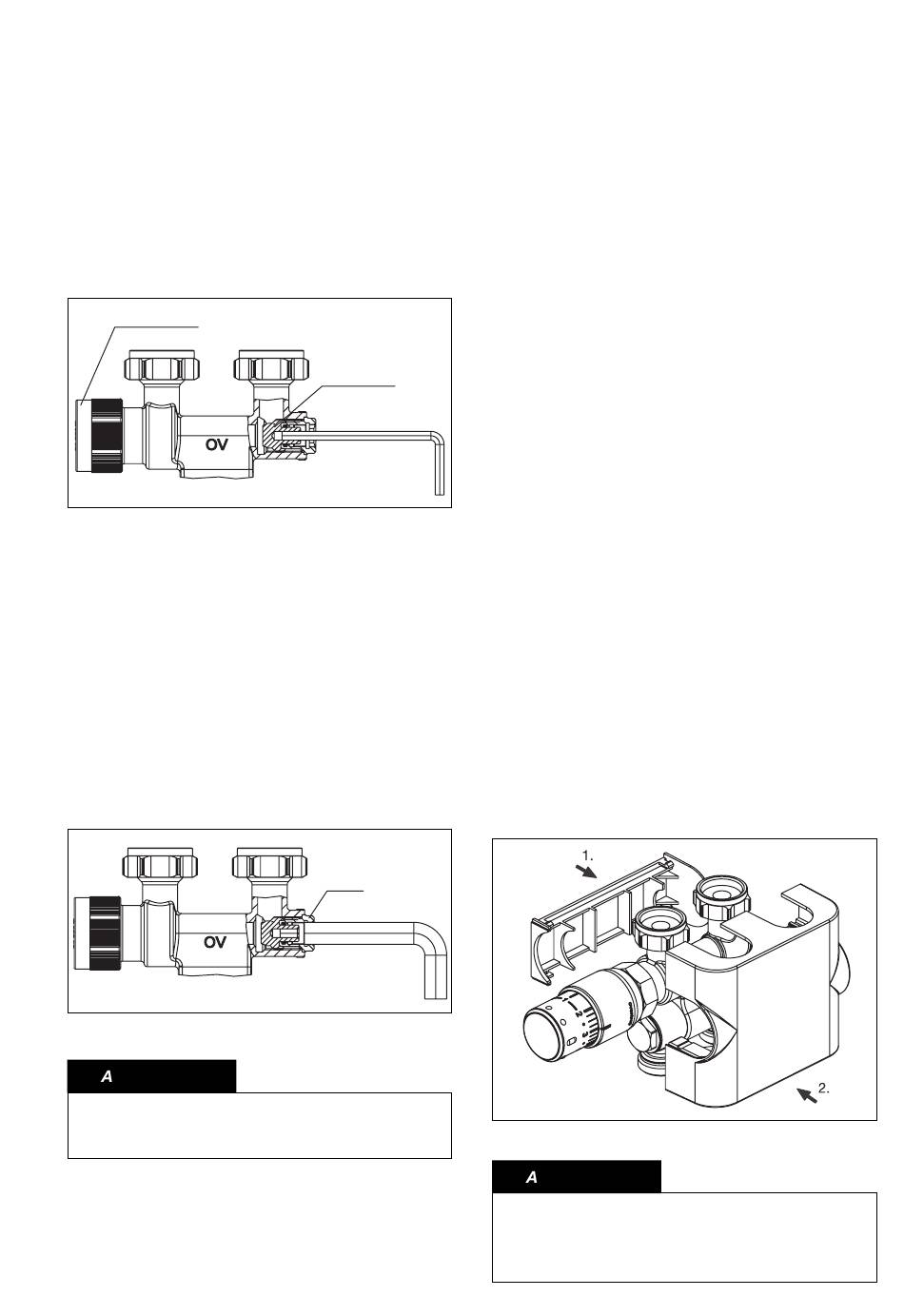

Fig. 6 Fermeture
6.5.2 Vidange du radiateur
1. Fermer le raccord comme décrit sous paragraphe
6.5.1.
2. Desserrer le mécanisme (
à l'aide de la clé à six pans de 10 mm en la
tournant vers la gauche (voir fig. 7).
3. Visser l'outil de manœuvre (réf. 1090551) sur le
raccord et fixer un tuyau. Serrer à l'étanchéité (10
Nm au maximum) la vis de serrage (clé de 19 mm).
4. Insérer la clé à six pans de 10 mm dans l'outil de
manœuvre et ouvrir en tournant vers la gauche
pour vidanger le radiateur.
Fig. 7 Vidange / Remplissage
TTENTION
Une pression différentielle max. de 4 bar ne doit
pas être dépassée lors du remplissage et de la
vidange.
Tige d'arrêt
Clé de 4 mm
1
⁄
de tour au maximum)
4
Mécanisme
Clé de 10 mm
6.5.3 Remplissage du radiateur
1. Si le radiateur a été vidangé avec l'outil de
manœuvre, une modification n'est pas nécessaire
(le radiateur doit simplement être purgé).
2. Après le remplissage, insérer la clé à six pans
de 10 mm dans l'outil de manœuvre et fermer le
mécanisme en la tournant vers la droite.
3. Dévisser l'outil de manœuvre du raccord et serrer
le mécanisme à l'aide d'une clé à six pans de
10 mm (10 Nm au maximum) (voir fig. 7).
4. Ouvrir la tige d'arrêt en la tournant vers la gauche
jusqu'en butée à l'aide d'une clé à six pans de
4 mm. Purger le radiateur.
5. Remonter le bouchon.
6.5.4 Remplissage du radiateur par le système de
chauffage
1. Fermer le raccord en tournant le mécanisme vers
la droite (voir fig. 7) à l'aide d'une clé à six pans
de 10 mm (10 Nm au maximum).
2. Ouvrir la tige d'arrêt en la tournant vers la gauche
jusqu'en butée à l'aide d'une clé à six pans de
4 mm (voir fig. 6). Purger le radiateur.
3. Remonter le bouchon.
7 Accessoires
Oventrop propose un cache design adapté pour
l'habillage du raccord.
Ne monter le cache design qu'après avoir terminé les
travaux de construction.
7.1 Montage du cache design
Partant du mur, faire glisser le dispositif de fixation
sur le raccord. Monter le cache design sur le raccord
et le dispositif de fixation par l'avant et les relier par
emboîtement (voir fig. 8). Respecter la bonne position
de montage (voir marquage à l'intérieur du cache).
Fig. 8 Montage du cache design
TTENTION
Montage du cache design
Ne monter le cache design qu'après avoir terminé
les travaux de construction pour éviter qu'il soit
endommagé.
