ADAPTATION DE L'APPAREIL AUX DIFFÉRENTS GAZ
En cas de changement de gaz à l'installation : après remplacement des injecteurs, s'assurer de l'étanchéité
du circuit gaz au point de raccordement injecteur / porte injecteur.
Changements d'injecteurs et réglages d'air
3.1.
Se reporter aux tableaux
Grille fonte feux vifs
Eléments du brûleur
Bac à eau
2
•

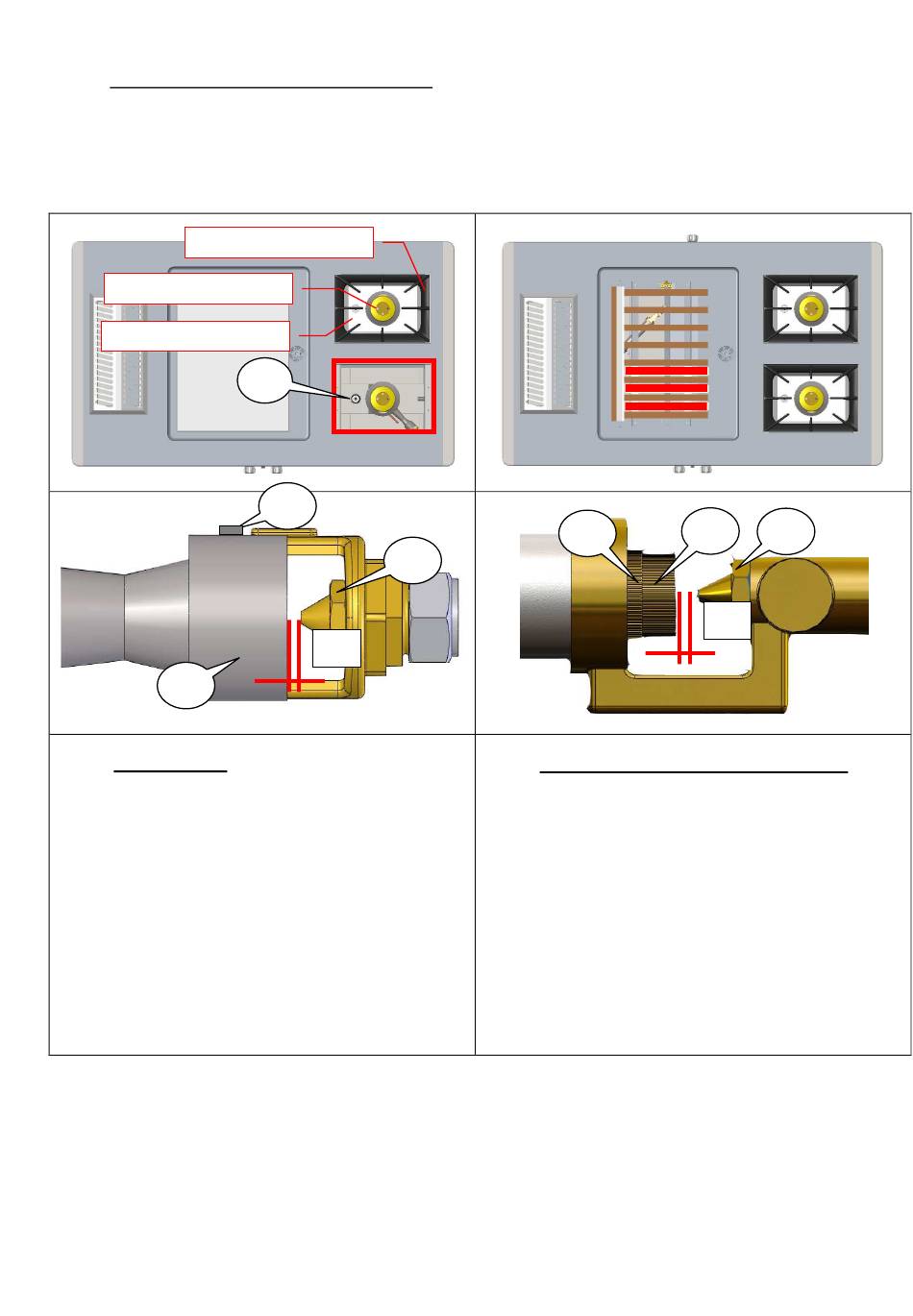

GMC Feux vifs
- Lever la grille fonte puis les éléments du brûleur (le
chapeau, le corps du brûleur, la cuvette...),
- Débloquer la bague d'air (2) (écrou (3) /bague),
- Changer l'injecteur (1) (clé à œil de 17 mm) - voir
tableau A - § 3.3.,
- Régler la distance « d », bloquer (écrou /bague),
- Sceller en position après réglage.
Note : après le remontage, bien remettre la bonde en
position (a).
Créé le 23/12/2009 12:26:00
§
3.3. suivant le brûleur.
a
3
1
d
GMC 1600 PLANCHA / FEUX VIFS
2
•
GMC Four gaz / Plancha Fonte / chrome
- Retirer la sole de four,
- Retirer la plaque chrome* ou fonte* (2 personnes sont
nécessaires), puis les terres (fig. a, b). Vous pouvez
accéder au brûleur ainsi qu'à la veilleuse,
- Débloquer la bague d'air (écrou /bague) (fig. d),
- Changer l'injecteur (clé à œil de 12 mm) (fig. e),
- Régler la distance « d » (fig. c),
- Bloquer de nouveau (écrou /bague) (fig. d),
- Sceller en position après réglage.
*Note : poids de la plaque = 71,4 kg
Pour sa propre sécurité, manipuler avec précaution ces
pièces.
