Plaquette signalétique
1.4.
Chaque appareil comporte une plaquette signalétique. Reporter les informations qui se trouvent sur cette plaquette
sur la dernière page.
Ceci facilitera votre communication avec votre client pour une meilleure prestation de service.

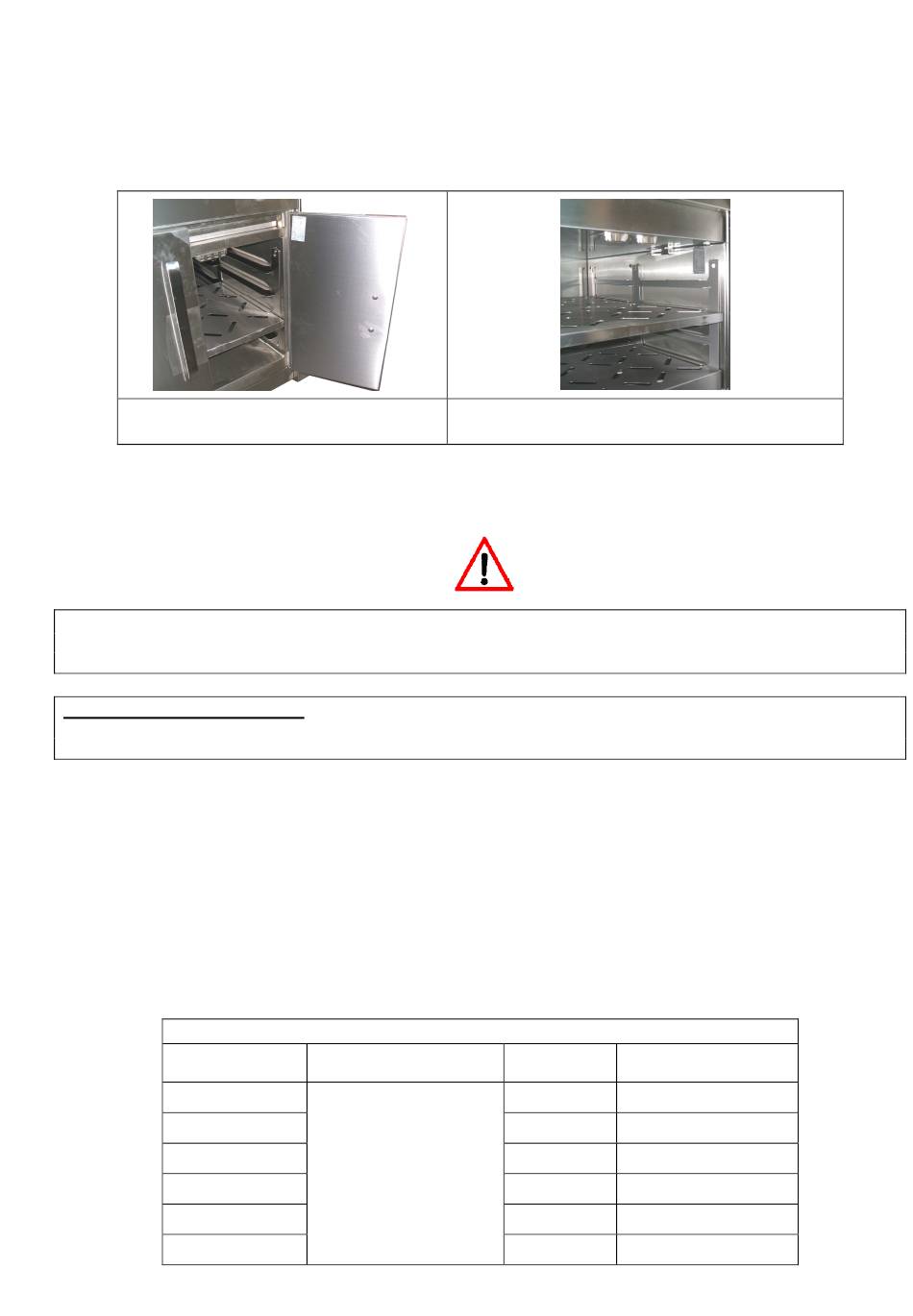

Position de la plaque
Dans le placard et dans l'étuve
2.
RACCORDEMENT GAZ
Avertissements
•
Appareil fixe :
Raccorder l'appareil (tube ½ " fileté mâle pas du gaz) à la canalisation fixe d'amenée du gaz en interposant une
vanne de barrage permettant d'isoler l'appareil du reste de l'installation.
Avertissement Installateur :
La plaque est lourde, pour toute intervention nécessitant un retrait de celle-ci prendre toutes les précautions de
calage et de manutention afin de prévenir les risques d'écrasement.
Contrôles avant raccordement
2.1.
Vérifier :
•
La propreté de la canalisation,
•
Que la canalisation d'alimentation gaz est dimensionnée de façon à minimiser les pertes de charge, le
diamètre est déterminé en fonction de la puissance de l'appareil, de la pression du gaz, du parcours
(longueur et nombre de coudes),
•
Que le débit d'air neuf requis pour l'alimentation en air de combustion est de 2 m3/h/ kW (voir
tableaux),
•
Le type de gaz utilisé : Vérifier que l'appareil est réglé pour le type de gaz distribué dans l'installation
(nature / pression), indications portées sur l'étiquette à proximité du raccordement gaz.
Code
GMC0018
GMC0029
GMC0154
GMC0087
GMC0088
GMC0155
Créé le 23/12/2009 12:26:00
Position de la plaque dans la baie.
Tableau
Type appareil
Puissance
MODUL 1600
5
GMC 1600 PLANCHA / FEUX VIFS
Débit d'air neuf
(kW)
requis (m³/h/kW)
43,5 kW
87 kW
32,5 kW
65 kW
32,5 kW
65 kW
43,5 kW
87 kW
32,5 kW
65 kW
32,5 kW
65 kW
